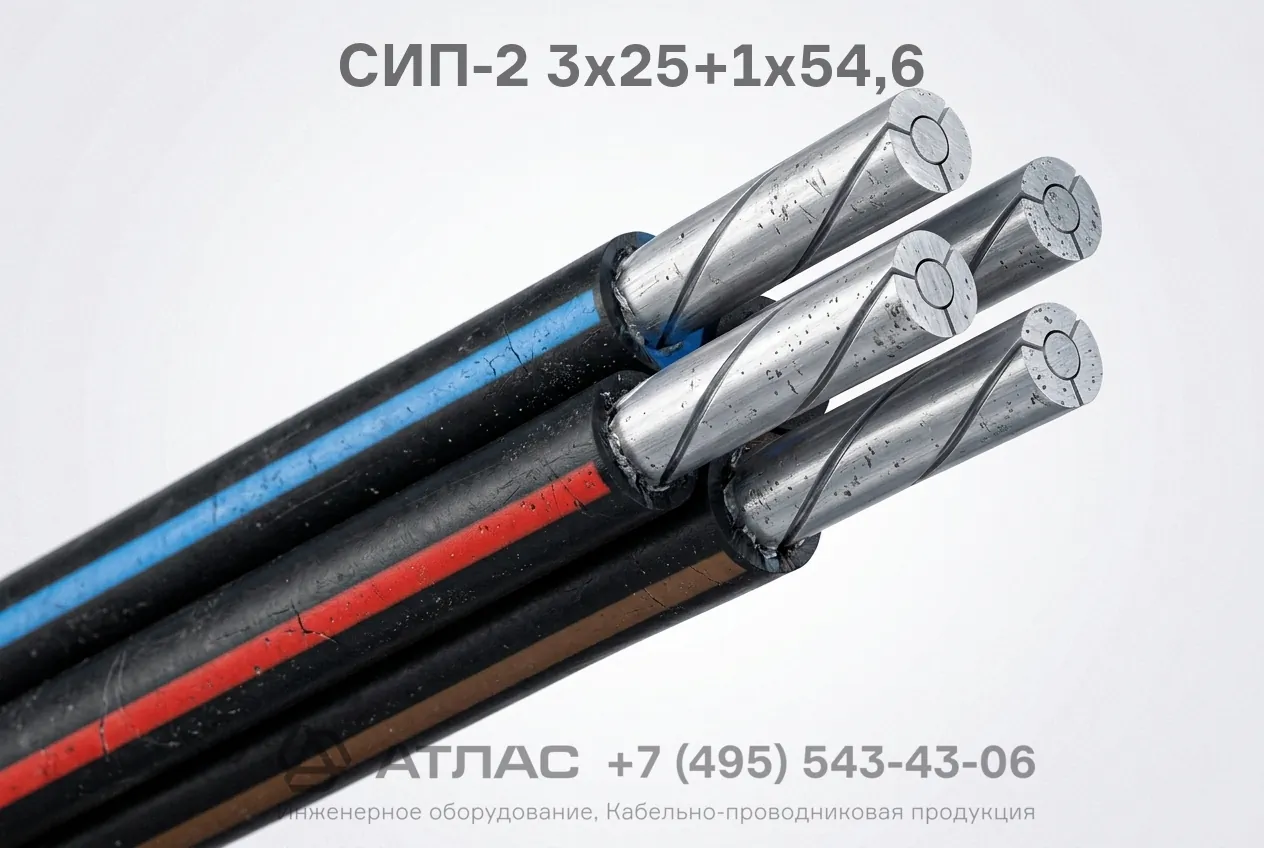

СИП-2 3х25+1х54,6 провод самонесущий изолированный напряжением 0,6/1 кВ с изолированной несущей нулевой жилой
Провод СИП-2 3х25+1х54,6 самонесущий изолированный — это кабельно-проводниковое изделие, предназначенное для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на переменное напряжение 0,6/1 кВ номинальной частотой 50 Гц. Провод характеризуется повышенной стойкостью к воздействию солнечного ультрафиолетового излучения, надежной защитой от коротких замыканий при схлестывании проводов и устойчивостью к атмосферным осадкам за счет применения изоляции из светостабилизированного сшитого полиэтилена.
Ниже представлена подробная техническая информация, расшифровка обозначения, особенности конструкции и эксплуатационные параметры изделия.
Подробная расшифровка маркировки
Обозначение марки СИП-2 3х25+1х54,6 содержит исчерпывающие данные о конструкции изделия:
- СИП — самонесущий изолированный провод;
- 2 — тип конструкции: провод с изолированной нулевой несущей жилой из алюминиевого сплава и изоляцией всех жил из сшитого светостабилизированного полиэтилена;
- 3х25 — три основные токопроводящие фазные жилы номинальным сечением 25 мм² каждая;
- +1х54,6 — одна нулевая несущая жила номинальным сечением 54,6 мм² из высокопрочного алюминиевого сплава.
Конструкция кабеля
- Основные токопроводящие жилы — круглые многопроволочные уплотненные жилы из алюминия номинальным сечением 25 мм².
- Несущая нулевая жила — круглая многопроволочная уплотненная жила номинальным сечением 54,6 мм², скрученная из проволок алюминиевого сплава высокой прочности.
- Изоляция жил — экструдированный светостабилизированный сшитый полиэтилен (XLPE), устойчивый к ультрафиолету и озону, наложенный на фазные и нулевую несущую жилы.
- Скрутка — изолированные фазные жилы скручены вокруг изолированной нулевой несущей жилы с правым направлением скрутки.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,6/1,0 кВ |
| Частота сети | 50 Гц |
| Количество и сечение фазных жил | 3 × 25 мм² |
| Количество и сечение несущей жилы | 1 × 54,6 мм² |
| Материал фазных жил | Алюминий |
| Материал нулевой жилы | Алюминиевый сплав |
| Материал изоляции | Светостабилизированный сшитый полиэтилен |
| Диапазон рабочих температур эксплуатации | от -60 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -20 °C |
| Максимальная температура нагрева жил при эксплуатации | +90 °C |
| Предельно допустимая температура жил при коротком замыкании | +250 °C |
| Минимальный радиус изгиба при монтаже | не менее 10 наружных диаметров |
| Срок службы | не менее 40 лет |
Область применения
- Строительство магистралей воздушных линий электропередачи (ВЛ) напряжением до 1 кВ.
- Организация линейных ответвлений от магистральных воздушных линий к жилым домам, производственным зданиям и сооружениям.
- Прокладка по фасадам зданий и инженерным конструкциям в условиях умеренного, холодного и морского климата.
- Эксплуатация в атмосфере воздуха типов II и III по ГОСТ 15150, в том числе на побережьях морей, промышленных зонах и районах с повышенной влажностью.
