СИП-2 3х35+1х54,6 провод самонесущий изолированный для воздушных линий 0,66/1 кВ
Провод СИП-2 3х35+1х54,6 — это самонесущий изолированный провод для воздушных линий электропередачи с фазными алюминиевыми жилами и изолированной несущей нулевой жилой из высокопрочного алюминиевого сплава. Изделие предназначено для передачи и распределения электроэнергии в сетях на номинальное переменное напряжение 0,66/1 кВ частотой 50 Гц, обладая повышенной стойкостью к воздействию солнечной радиации, атмосферных осадков и перепадам температур благодаря изоляции из светостабилизированного сшитого полиэтилена.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и типовая область применения провода.
Подробная расшифровка маркировки
Обозначение марки СИП-2 3х35+1х54,6 содержит исчерпывающие данные о назначении и строении изделия:
- С — самонесущий;
- И — изолированный;
- П — провод;
- 2 — тип конструкции: изоляция жил выполнена из сшитого полиэтилена (СПЭ), нулевая несущая жила изолирована;
- 3х35 — три основные фазные жилы номинальным сечением 35 мм² из алюминия;
- +1х54,6 — одна нулевая несущая жила номинальным сечением 54,6 мм² из термоупрочненного алюминиевого сплава.

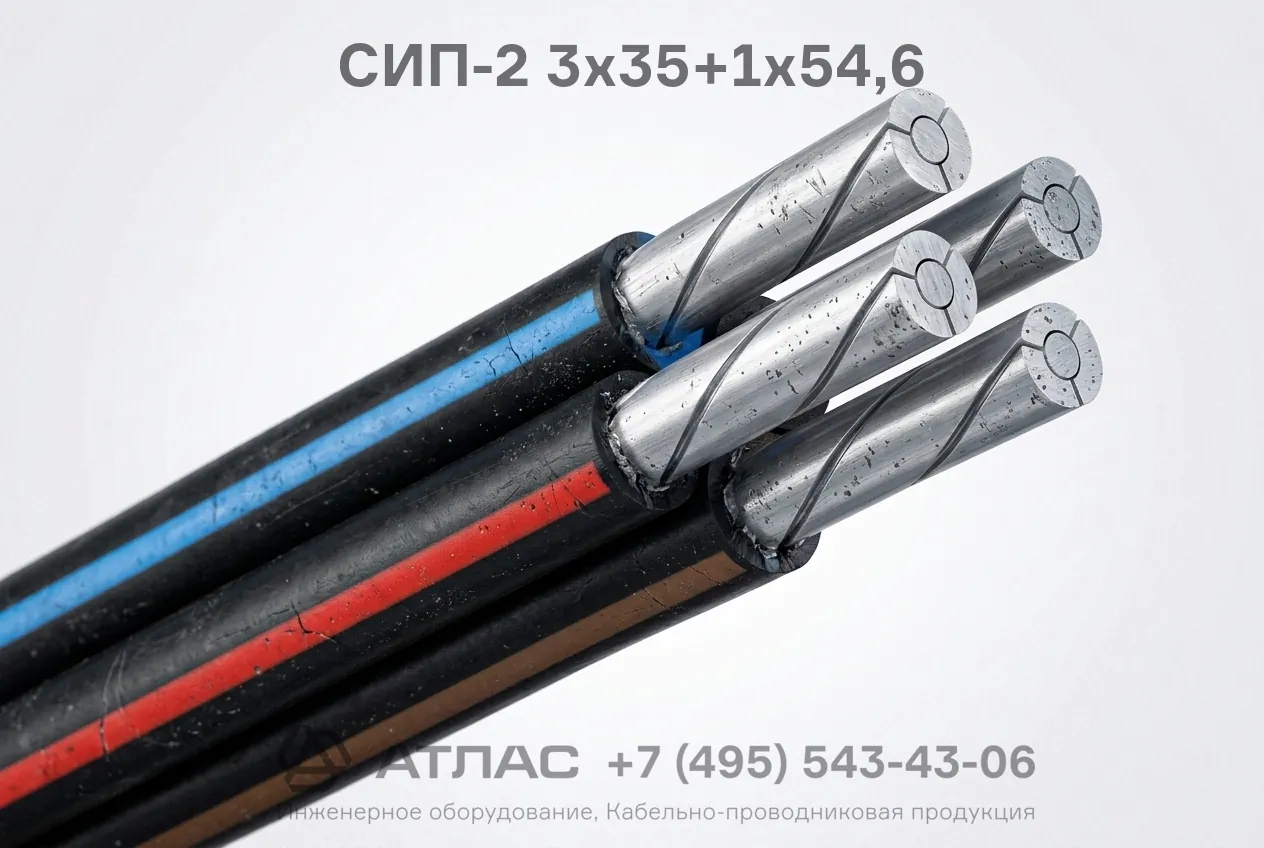

Конструкция кабеля
- Основные токопроводящие жилы — круглые, многопроволочные, уплотненные, скрученные из алюминиевых проволок.
- Несущая нулевая жила — круглая, многопроволочная, уплотненная, скрученная из проволок алюминиевого сплава повышенной прочности.
- Изоляция жил — светостабилизированный сшитый полиэтилен высокой плотности, стойкий к длительному воздействию ультрафиолетового излучения и озона.
- Скрутка — фазные изолированные жилы скручены вокруг изолированной нулевой несущей жилы в правом направлении.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 0,66/1 кВ частотой 50 Гц |
| Диапазон рабочих температур эксплуатации | от -60 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -20 °C |
| Максимальная температура нагрева жил при эксплуатации | +90 °C |
| Предельно допустимая температура жил при коротком замыкании | +250 °C (до 5 сек) |
| Минимальный радиус изгиба при прокладке | не менее 10 наружных диаметров |
| Срок службы | не менее 40 лет |
Область применения
- Строительство магистральных воздушных линий электропередачи (ВЛ) и линейных ответвлений от них в сетях 0,4/1 кВ.
- Организация ответвлений от магистралей к вводам в жилые дома, административные и производственные здания.
- Прокладка по фасадам зданий и инженерным сооружениям в атмосфере воздуха типов II и III по ГОСТ 15150, включая морские побережья и промышленные районы.
