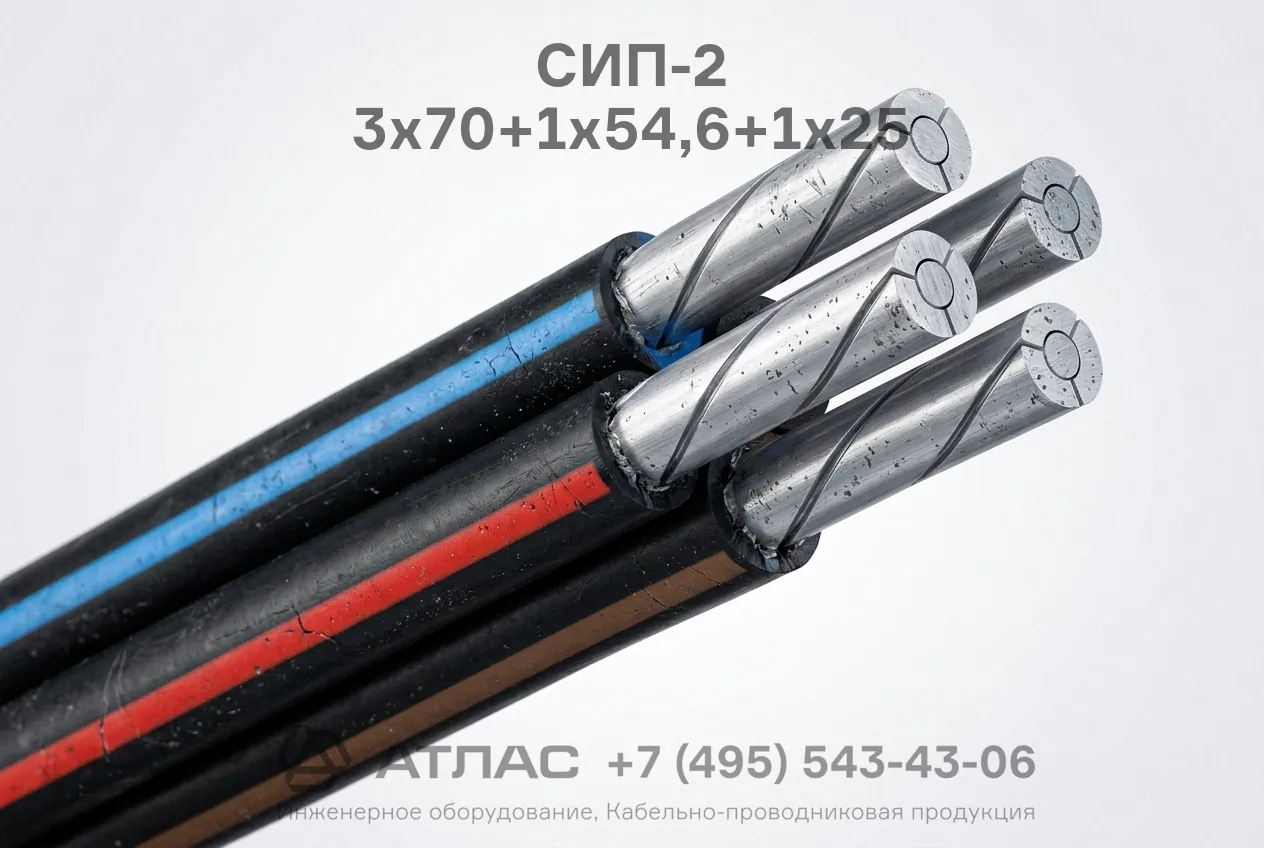

СИП-2 3х70+1х54,6+1х25 провод самонесущий изолированный с несущей и вспомогательной жилами на 0,6/1 кВ

Провод СИП-2 3х70+1х54,6+1х25 самонесущий изолированный — это специализированное электротехническое изделие, предназначенное для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на номинальное напряжение 0,6/1 кВ. Провод характеризуется повышенной стойкостью к воздействию солнечного ультрафиолетового излучения, механической прочностью несущей жилы и устойчивостью к атмосферным осадкам благодаря применению светостабилизированного сшитого полиэтилена.

Ниже приведена подробная расшифровка маркировки, конструктивное устройство, технические характеристики и рекомендуемая область применения изделия.

Подробная расшифровка маркировки

Структура условного обозначения СИП-2 3х70+1х54,6+1х25 расшифровывается следующим образом:

• СИП — самонесущий изолированный провод;
• 2 — тип конструкции с изолированной нулевой несущей жилой из алюминиевого сплава и изоляцией из сшитого полиэтилена;
• 3 — количество основных токопроводящих фазных жил;
• 70 — номинальное сечение основных фазных жил, мм²;
• +1 — наличие одной нулевой несущей жилы;
• 54,6 — номинальное сечение изолированной нулевой несущей жилы, мм²;
• +1 — наличие одной дополнительной вспомогательной жилы;
• 25 — номинальное сечение вспомогательной жилы (для цепей освещения), мм².

Конструкция кабеля

1. Основные токопроводящие жилы — круглые многопроволочные уплотнённые из алюминия номинальным сечением 70 мм².
2. Несущая нулевая жила — круглая многопроволочная уплотнённая из высокопрочного алюминиевого сплава номинальным сечением 54,6 мм².
3. Вспомогательная жила — круглая многопроволочная уплотнённая алюминиевая жила номинальным сечением 25 мм² для линий наружного освещения.
4. Изоляция — выполнена из светостабилизированного сшитого полиэтилена (XLPE), стойкого к ультрафиолету и озону, наложена на все фазные, несущую и вспомогательную жилы со скруткой вокруг несущей жилы.

Основные технические характеристики

Область применения

• Строительство магистралей воздушных линий электропередачи (ВЛ) напряжением до 1 кВ;
• Организация линейных ответвлений от магистральных ВЛ к жилым домам, производственным и хозяйственным постройкам;
• Прокладка по фасадам зданий и инженерным сооружениям в атмосфере воздуха типов II и III по ГОСТ 15150;
• Одновременное электроснабжение потребителей и подключение уличного освещения через вспомогательную жилу.
