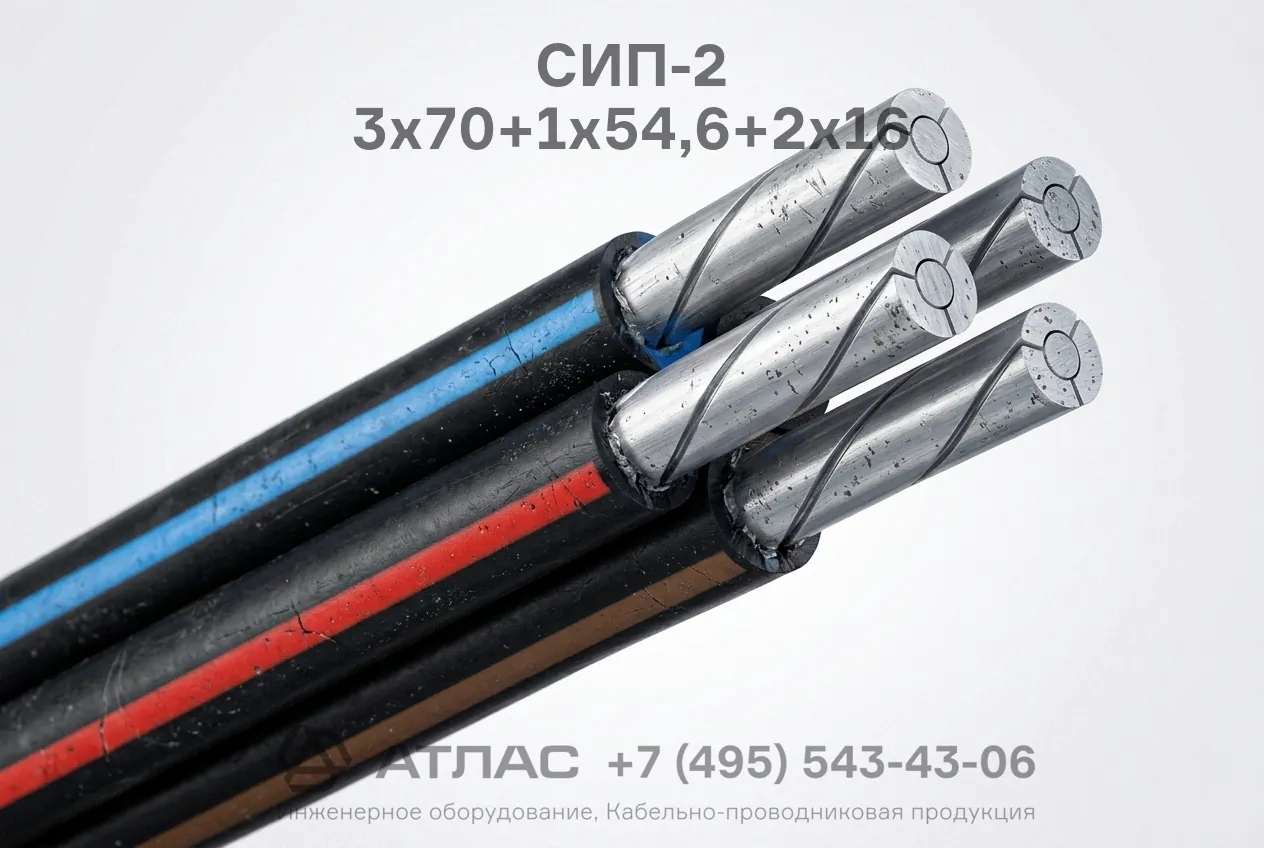

СИП-2 3х70+1х54,6+2х16 провод самонесущий изолированный 0,6/1 кВ с несущей нулевой жилой и жилами освещения

Провод СИП-2 3х70+1х54,6+2х16 — самонесущий изолированный провод, предназначенный для передачи и распределения электроэнергии в сетях переменного тока на номинальное напряжение 0,6/1 кВ номинальной частотой 50 Гц. Конструкция изделия включает алюминиевые фазные жилы, несущую нулевую жилу из высокопрочного алюминиевого сплава и дополнительные жилы освещения, покрытые изоляцией из светостабилизированного сшитого полиэтилена, стойкого к ультрафиолетовому излучению и атмосферным воздействиям.

Ниже представлена детальная расшифровка маркировки, конструктивное исполнение, перечень технических характеристик и область эксплуатации провода.

Подробная расшифровка маркировки

Обозначение марки СИП-2 3х70+1х54,6+2х16 расшифровывается следующим образом:

• С — самонесущий;
• И — изолированный;
• П — провод;
• 2 — тип конструкции: все жилы, включая несущую нулевую, имеют изоляцию из светостабилизированного сшитого полиэтилена (XLPE);
• 3 — количество основных (фазных) токопроводящих жил;
• 70 — номинальное сечение основных жил в квадратных миллиметрах (мм²);
• 1 — количество несущих нулевых жил;
• 54,6 — номинальное сечение несущей нулевой жилы в квадратных миллиметрах (мм²);
• 2 — количество вспомогательных жил (для цепей освещения/контроля);
• 16 — номинальное сечение вспомогательных жил в квадратных миллиметрах (мм²).

Конструкция кабеля

1. Основные токопроводящие жилы — круглые многопроволочные уплотненные жилы из алюминия номинальным сечением 70 мм².
2. Несущая нулевая жила — круглая многопроволочная уплотненная жила из термообработанного алюминиевого сплава повышенной прочности номинальным сечением 54,6 мм².
3. Вспомогательные жилы — круглые многопроволочные уплотненные жилы из алюминия сечением 16 мм² для цепей наружного освещения.
4. Изоляция — экструдированный светостабилизированный сшитый полиэтилен высокой плотности черного цвета, нанесенный на каждую жилу (включая несущую нулевую). Фазные жилы имеют цветовую или цифровую маркировку.
5. Скрутка — изолированные фазные и вспомогательные жилы скручены вокруг изолированной нулевой несущей жилы в правом направлении.

Основные технические характеристики

Область применения

• Строительство магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от них на переменное напряжение до 0,6/1 кВ.
• Организация распределительных сетей электроснабжения с одновременным подключением цепей наружного и уличного освещения.
• Прокладка по фасадам жилых, общественных и производственных зданий и сооружений.
• Применение в воздушных средах типов II и III (промышленная атмосфера, районы с повышенным загрязнением и прибрежные зоны).
