СИП-2 3х70+1х54,6 провод самонесущий изолированный для воздушных линий электропередачи 0,6/1 кВ

Провод СИП-2 3х70+1х54,6 самонесущий изолированный предназначен для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на переменное напряжение 0,6/1 кВ номинальной частотой 50 Гц. Конструкция провода включает алюминиевые фазные токопроводящие жилы и несущую нулевую жилу из алюминиевого сплава, защищенные изоляцией из светостабилизированного сшитого полиэтилена, стойкого к солнечному излучению и атмосферным воздействиям.

Ниже представлена подробная техническая расшифровка маркировки, послойная структура конструкции, ключевые эксплуатационные параметры и нормативная сфера применения изделия.

Подробная расшифровка маркировки

Обозначение марки СИП-2 3х70+1х54,6 расшифровывается следующим образом:

• С — самонесущий;
• И — изолированный;
• П — провод;
• 2 — тип конструкции: изолированная нулевая несущая жила, изоляция всех жил из сшитого полиэтилена (XLPE);
• 3 — количество основных фазных токопроводящих жил;
• 70 — номинальное сечение основных фазных жил, мм²;
• +1 — наличие одной несущей нулевой жилы;
• 54,6 — номинальное сечение несущей нулевой жилы, мм².

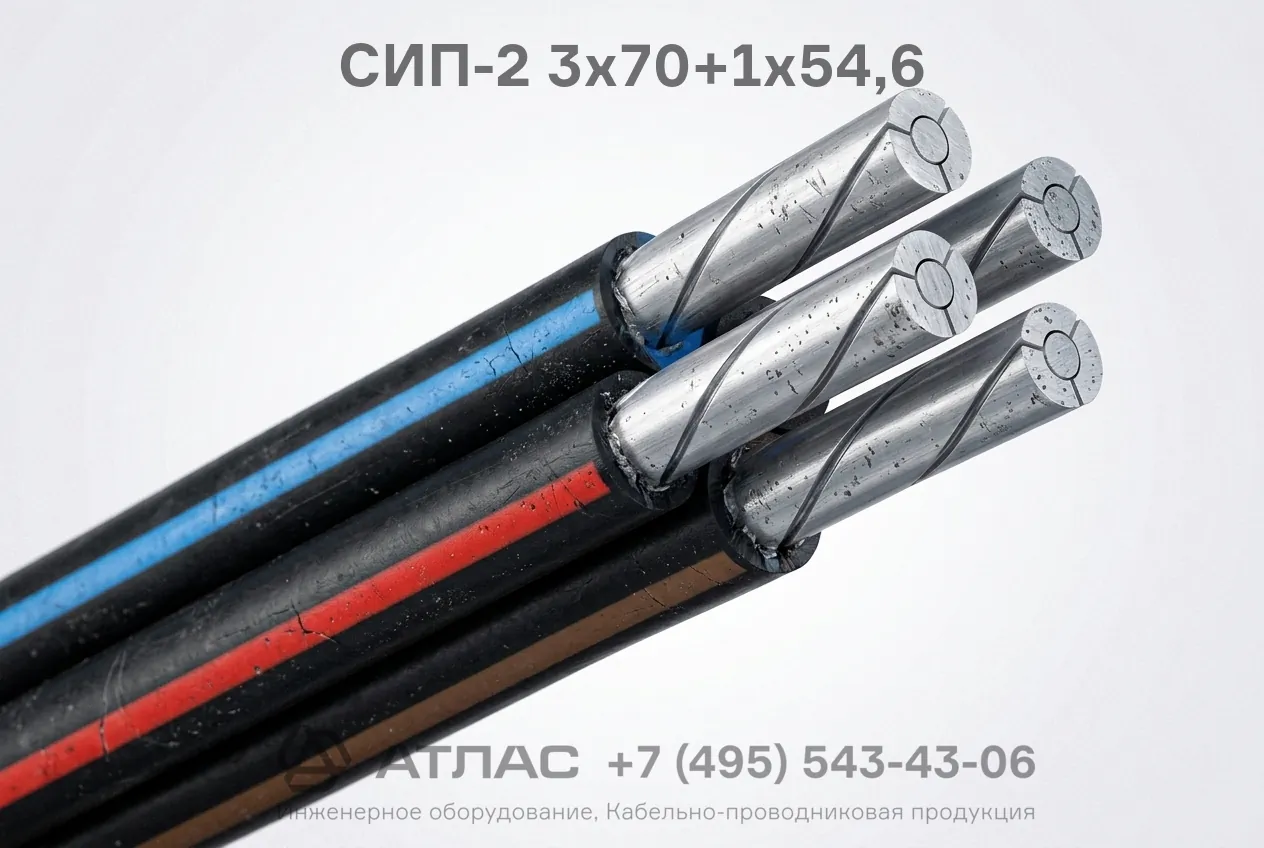

Конструкция провода

1. Основные жилы: многопроволочные круглые уплотненные жилы из алюминия номинальным сечением 70 мм².
2. Несущая нулевая жила: многопроволочная круглая уплотненная жила из высокопрочного алюминиевого сплава сечением 54,6 мм².
3. Изоляция: сплошной слой из светостабилизированного сшитого полиэтилена (СПЭ / XLPE), наложенный на фазные и нулевую жилы, с цветовой или продольной рельефной маркировкой для идентификации фаз.
4. Скрутка: изолированные основные жилы скручены вокруг изолированной нулевой несущей жилы в правом направлении.

Основные технические характеристики

Область применения

• Строительство магистралей воздушных линий электропередачи (ВЛ) напряжением до 1 кВ.
• Обустройство линейных ответвлений от магистральных воздушных линий.
• Прокладка по фасадам зданий, инженерным сооружениям и опорам в атмосфере воздуха типов II и III по ГОСТ 15150, включая побережья морей, промышленные районы и засоленные зоны.
