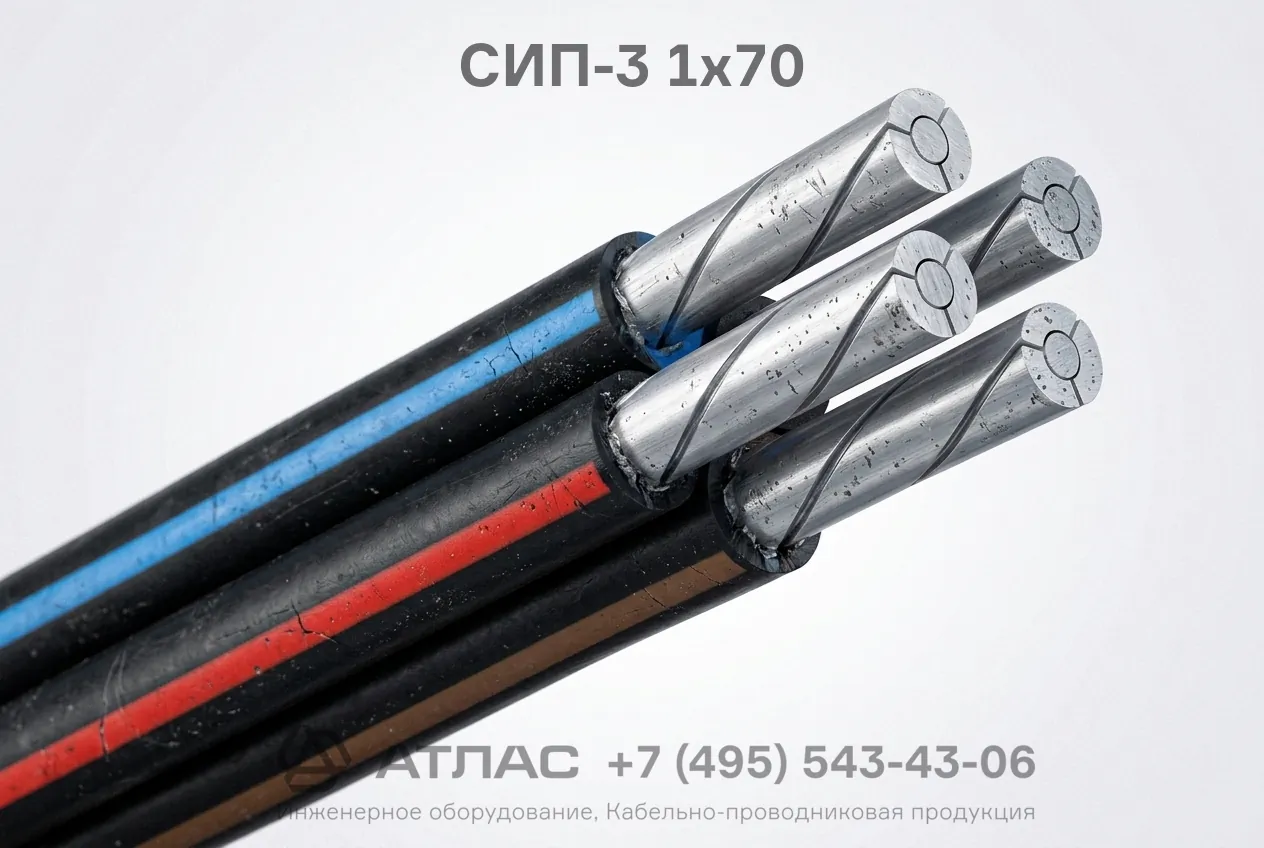

СИП-3 1х70 провод самонесущий изолированный защищенный для воздушных линий электропередачи 20-35 кВ
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
291
Материал жилы
:
сплав алюминия
Материал изоляции
:
полиэтилен
Номинальное напряжение, кВ
:
1
Описание
Провод СИП-3 1х70 предназначен для передачи и распределения электроэнергии в воздушных линиях электропередачи на номинальное напряжение 20 и 35 кВ. Оснащен защитной изоляцией из светостабилизированного сшитого полиэтилена.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
291
Материал жилы
сплав алюминия
Материал изоляции
полиэтилен
Номинальное напряжение, кВ
1
Марка
Количество жил
Сечение ТПЖ, мм2
Провод СИП-3 1х70 — это самонесущий защищенный провод с одной токопроводящей жилой из уплотненного алюминиевого сплава в изоляции из светостабилизированного сшитого полиэтилена. Изделие предназначено для применения в воздушных линиях электропередачи на среднее напряжение 20 и 35 кВ, обеспечивая высокую эксплуатационную надежность, устойчивость к воздействию ультрафиолетового излучения, озона и неблагоприятных климатических факторов, а также снижая риск коротких замыканий при схлестывании проводов.
Ниже представлена детальная расшифровка маркировки, конструктивные особенности, нормативные технические характеристики и рекомендованные сферы применения данного провода.
Подробная расшифровка маркировки
Обозначение марки СИП-3 1х70 расшифровывается следующим образом:
- С — самонесущий;
- И — изолированный;
- П — провод;
- 3 — конструктивное исполнение (защищенный провод для воздушных линий электропередачи на номинальное напряжение 20 и 35 кВ);
- 1 — количество токопроводящих жил;
- 70 — номинальное сечение жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — круглая, многопроволочная, уплотненная, скрученная из проволок алюминиевого сплава (или сталеалюминиевая).
- Защитная изоляция — экструдированный слой светостабилизированного сшитого полиэтилена (СПЭ), обладающий высокой стойкостью к воздействию солнечной радиации и озона.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой 50 Гц | 20 кВ, 35 кВ |
| Количество токопроводящих жил | 1 |
| Номинальное сечение жилы | 70 мм² |
| Диапазон рабочих температур эксплуатации | от -60 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -20 °C |
| Максимально допустимая температура нагрева жилы при эксплуатации | +90 °C |
| Предельно допустимая температура жилы при коротком замыкании (до 5 с) | +250 °C |
| Минимальный радиус изгиба при прокладке и монтаже | не менее 10 наружных диаметров |
| Срок службы | не менее 40 лет |
Область применения
- Строительство и реконструкция магистральных воздушных линий электропередачи (ВЛ) напряжением 20 и 35 кВ.
- Прокладка ответвлений от магистральных высоковольтных линий к трансформаторным подстанциям и распределительным устройствам.
- Монтаж линий электропередачи в лесных массивах, парковых зонах и районах с высокой плотностью застройки для минимизации вырубки просек и предотвращения аварийных ситуаций.
- Эксплуатация в атмосфере воздуха типов II и III по ГОСТ 15150, включая прибрежные зоны, промышленные районы и регионы с засоленными песками.
