СИП-3 1x35 провод самонесущий изолированный защищенный для воздушных линий электропередачи ВЛ
Провод СИП-3 1x35 — это самонесущий изолированный провод с защитным изоляционным слоем, предназначенный для распределения электроэнергии в воздушных электрических сетях среднего и высокого напряжения. Изделие оснащено уплотненной токопроводящей жилой из алюминиевого сплава высокой прочности и внешней изоляцией из сшитого светостабилизированного полиэтилена. Конструкция провода обеспечивает высокую стойкость к воздействию солнечного ультрафиолетового излучения, озона, атмосферных осадков, а также существенно снижает риск коротких замыканий при схлестывании проводов и падении веток деревьев на линии электропередачи.
Ниже приведена подробная расшифровка маркировки, конструктивные элементы, нормативные технические характеристики и области применения провода.
Подробная расшифровка маркировки
Обозначение маркировки СИП-3 1x35 содержит ключевую информацию о назначении, строении и размерных параметрах провода:
- С — самонесущий;
- И — изолированный;
- П — провод;
- 3 — тип конструктивного исполнения (с защитной изоляцией для воздушных линий на напряжение 20 и 35 кВ);
- 1 — количество токопроводящих жил;
- 35 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — круглая, многопроволочная, уплотненная, скрученная из проволок алюминиевого сплава повышенной прочности;
- Защитная изоляция — экструдированный светостабилизированный сшитый полиэтилен (XLPE), стойкий к длительному воздействию солнечной радиации и климатическим факторам.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 20 кВ, 35 кВ |
| Номинальная частота сети | 50 Гц |
| Количество жил и сечение | 1x35 мм² |
| Диапазон температур эксплуатации | от -60 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -20 °C |
| Длительно допустимая температура нагрева жилы | +90 °C |
| Предельно допустимая температура жилы при токах короткого замыкания | +250 °C |
| Минимальный радиус изгиба при прокладке и монтаже | не менее 10 наружных диаметров провода |
| Климатическое исполнение | В, категории размещения 1, 2 и 3 по ГОСТ 15150-69 |
| Срок службы | не менее 40 лет |
Область применения
- Строительство и реконструкция магистральных воздушных линий электропередачи (ВЛ) на номинальное переменное напряжение 20 кВ и 35 кВ частотой 50 Гц;
- Устройство ответвлений от высоковольтных линий электропередачи к подстанциям и распределительным пунктам;
- Прокладка линий электропередачи в лесных массивах, парковых зонах и районах с плотной застройкой для минимизации вырубки просек и исключения аварийных отключений;
- Эксплуатация в атмосфере воздуха типов II (промышленная) и III (морская), в том числе на побережьях морей, засоленных озер и в районах с повышенной ветровой и гололедной нагрузкой.

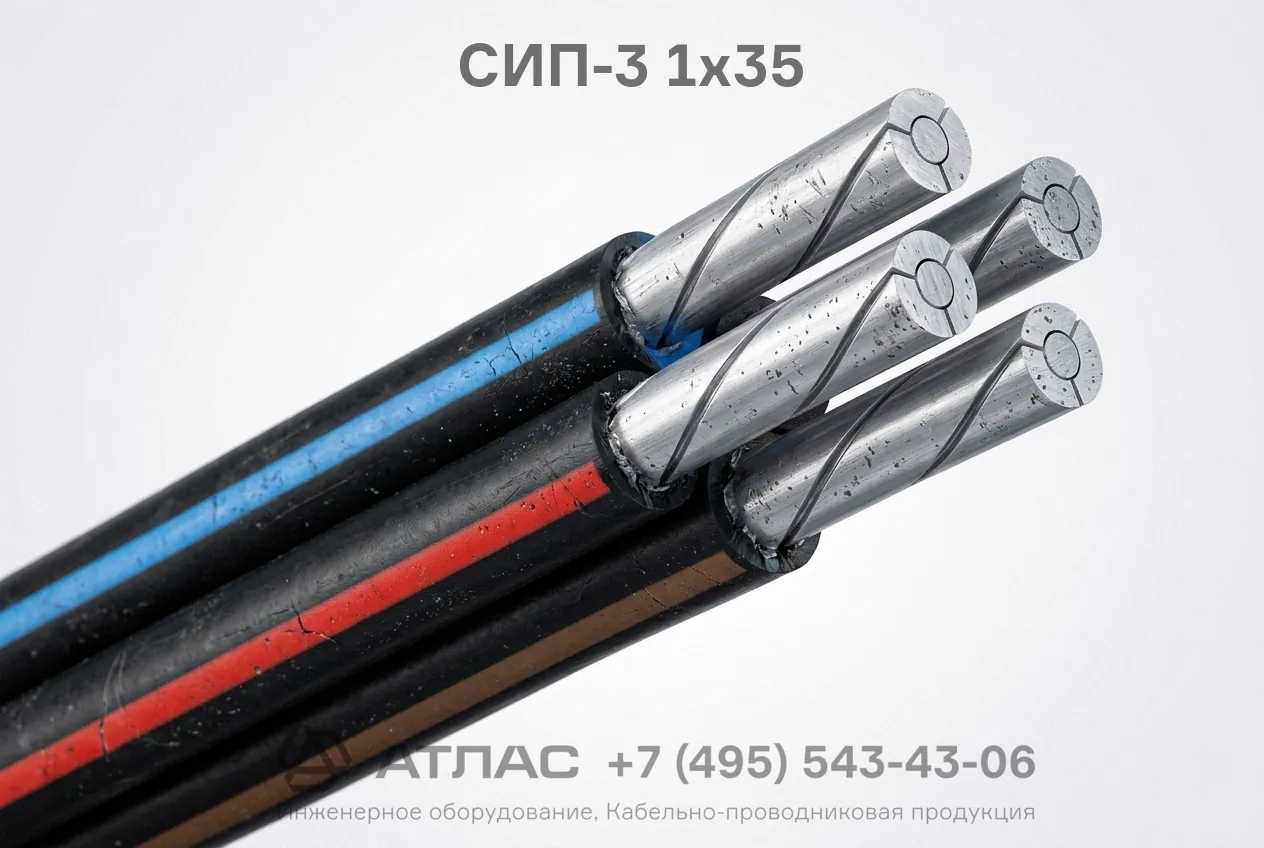

Фотогалерея
