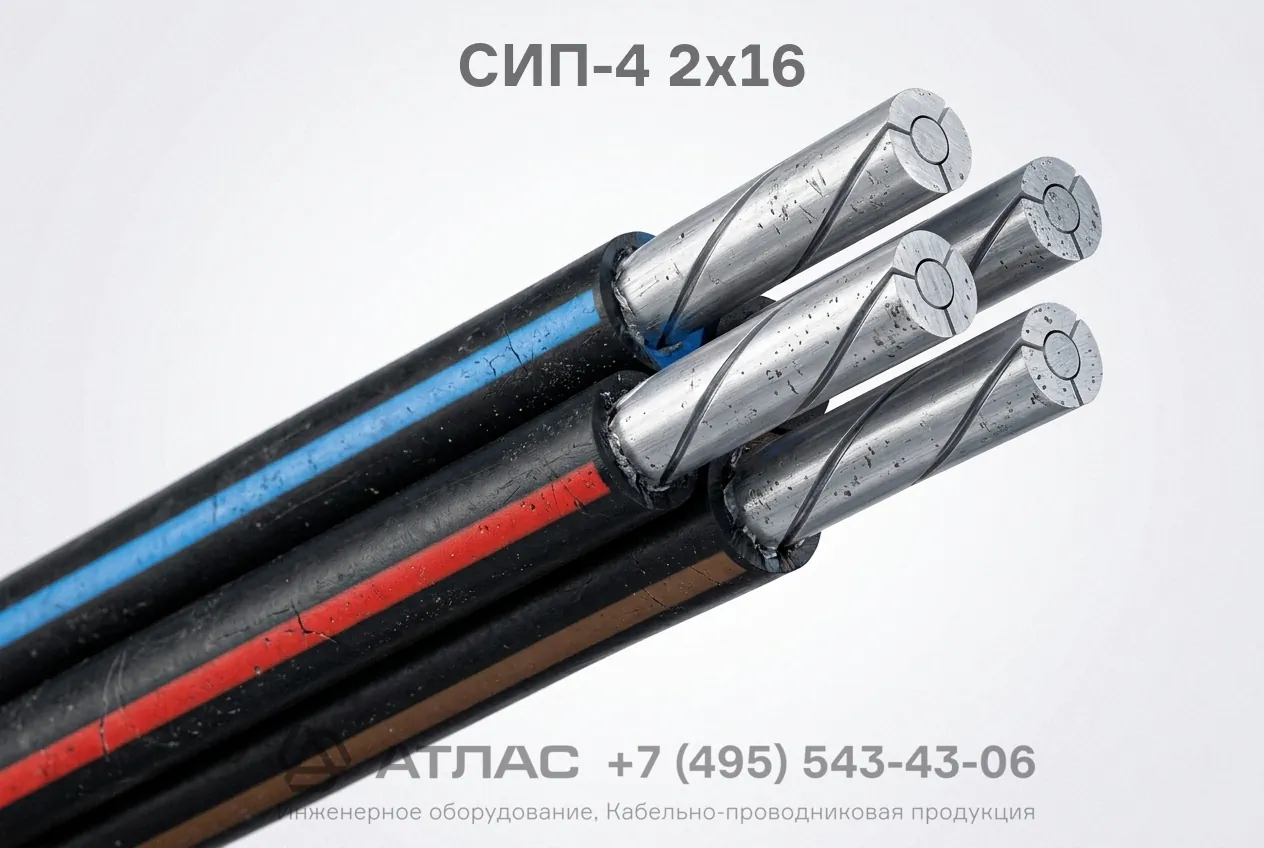

СИП-4 2х16 провод самонесущий изолированный 0,6/1 кВ двухжильный алюминиевый
Провод СИП-4 2х16 самонесущий изолированный предназначен для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на номинальное переменное напряжение 0,6/1 кВ номинальной частотой 50 Гц. Конструкция изделия состоит из двух основных алюминиевых фазных жил одинакового сечения без отдельной несущей нулевой жилы, изолированных светостабилизированным сшитым полиэтиленом высокой плотности. Изоляция обладает повышенной стойкостью к воздействию солнечной радиации, перепадам температуры и механическим нагрузкам.
Ниже представлена подробная техническая расшифровка маркировки, конструктивное исполнение, основные эксплуатационные параметры и область применения данного провода.
Подробная расшифровка маркировки
Обозначение марки СИП-4 2х16 расшифровывается следующим образом:
- С — самонесущий;
- И — изолированный;
- П — провод;
- 4 — тип конструктивного исполнения (система без отдельной несущей жилы, с парной скруткой жил одинакового сечения);
- 2 — количество токопроводящих жил;
- 16 — номинальное сечение токопроводящих жил в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — круглые многопроволочные уплотнённые из алюминия номинальным сечением 16 мм²;
- Изоляция — светостабилизированный сшитый полиэтилен (XLPE), стойкий к ультрафиолетовому излучению и атмосферным осадкам;
- Скрутка — изолированные жилы скручены между собой с правым направлением шага скрутки.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 / 1 кВ |
| Номинальная частота | 50 Гц |
| Количество и сечение жил | 2 х 16 мм² |
| Материал жил | Алюминий |
| Материал изоляции | Светостабилизированный сшитый полиэтилен |
| Диапазон рабочих температур | от -60 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -20 °C |
| Максимально допустимая температура нагрева жил при эксплуатации | +90 °C |
| Предельная температура жил при коротком замыкании | +250 °C |
| Минимальный радиус изгиба при прокладке | не менее 10 наружных диаметров |
| Срок службы | не менее 40 лет |
Область применения
- Устройство ответвлений от магистральных воздушных линий электропередачи к вводам в жилые дома и хозяйственные постройки;
- Прокладка по стенам зданий, инженерных сооружений и фасадам в атмосфере воздуха типов II и III;
- Организация распределительных воздушных электросетей наружного и уличного освещения;
- Эксплуатация в районах с умеренным и холодным климатом, в том числе в условиях повышенной влажности и агрессивных промышленных сред.
