СИП-4 2х25 провод самонесущий изолированный для воздушных линий электропередачи и ответвлений к вводам
Провод СИП-4 2х25 самонесущий изолированный — это специализированный проводник, предназначенный для использования в силовых и осветительных электрических сетях переменного тока. Изделие состоит из двух многопроволочных алюминиевых уплотненных жил номинальным сечением 25 мм², заключенных в стойкую к ультрафиолетовому излучению и атмосферным осадкам изоляцию из светостабилизированного сшитого полиэтилена. Провод отличается высокой надежностью, устойчивостью к механическим нагрузкам, ветровому воздействию и обледенению, а также обеспечивает безопасную и бесперебойную эксплуатацию в широком температурном диапазоне.
Ниже приведена подробная расшифровка маркировки, особенности конструкции, основные технические характеристики и область применения данного провода.
Подробная расшифровка маркировки
Обозначение маркировки СИП-4 2х25 содержит полную информацию о конструктивном исполнении и параметрах проводника:
- С — Самонесущий: провод способен воспринимать механические и ветровые нагрузки без использования дополнительного несущего троса;
- И — Изолированный: токопроводящие жилы защищены изолирующим слоем из полимерного материала;
- П — Провод: кабельно-проводниковая продукция, применяемая для распределения и передачи электроэнергии;
- 4 — Тип конструкции: самонесущий провод без отдельной несущей жилы, в котором все жилы имеют одинаковое сечение и равную механическую прочность;
- 2 — Количество токопроводящих жил;
- 25 — Номинальное сечение каждой жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — круглые многопроволочные скрученные жилы из алюминиевого сплава или алюминия, прошедшие процесс уплотнения для повышения прочности и уменьшения внешнего диаметра.
- Изоляция жил — сплошной слой из светостабилизированного сшитого полиэтилена (XLPE) черного цвета, обладающий стойкостью к воздействию солнечной радиации и озона.
- Скрутка — изолированные жилы скручены между собой в сердечник с правым направлением скрутки.
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 / 1 кВ |
| Частота сети | 50 Гц |
| Количество жил и сечение | 2 х 25 мм² |
| Материал жил | Алюминий |
| Материал изоляции | Светостабилизированный сшитый полиэтилен |
| Температура эксплуатации | от -60 °C до +50 °C |
| Минимальная температура монтажа | -20 °C |
| Максимально допустимая температура жилы при эксплуатации | +90 °C |
| Максимальная температура жилы при коротком замыкании | +250 °C |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров провода |
| Срок службы | Не менее 40 лет |
Область применения
- Прокладка магистральных воздушных линий электропередачи (ВЛ) напряжением до 1 кВ;
- Устройство ответвлений от магистральных линий к вводам в жилые дома, бытовые и хозяйственные постройки;
- Прокладка по фасадам зданий и инженерным сооружениям в соответствии с правилами устройства электроустановок;
- Применение в районах с умеренным, холодным и тропическим климатом, в том числе на побережьях морей и в промышленных зонах.

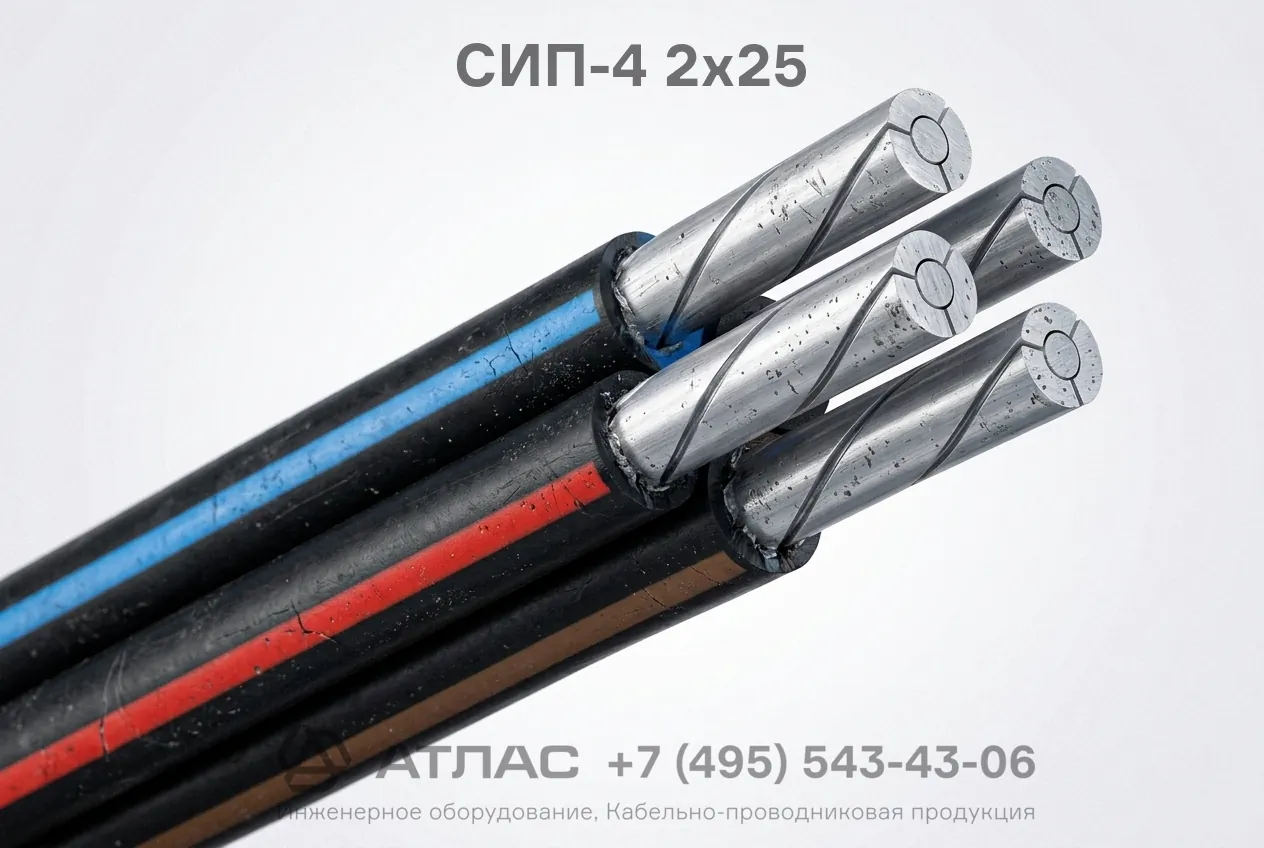

Фотогалерея
