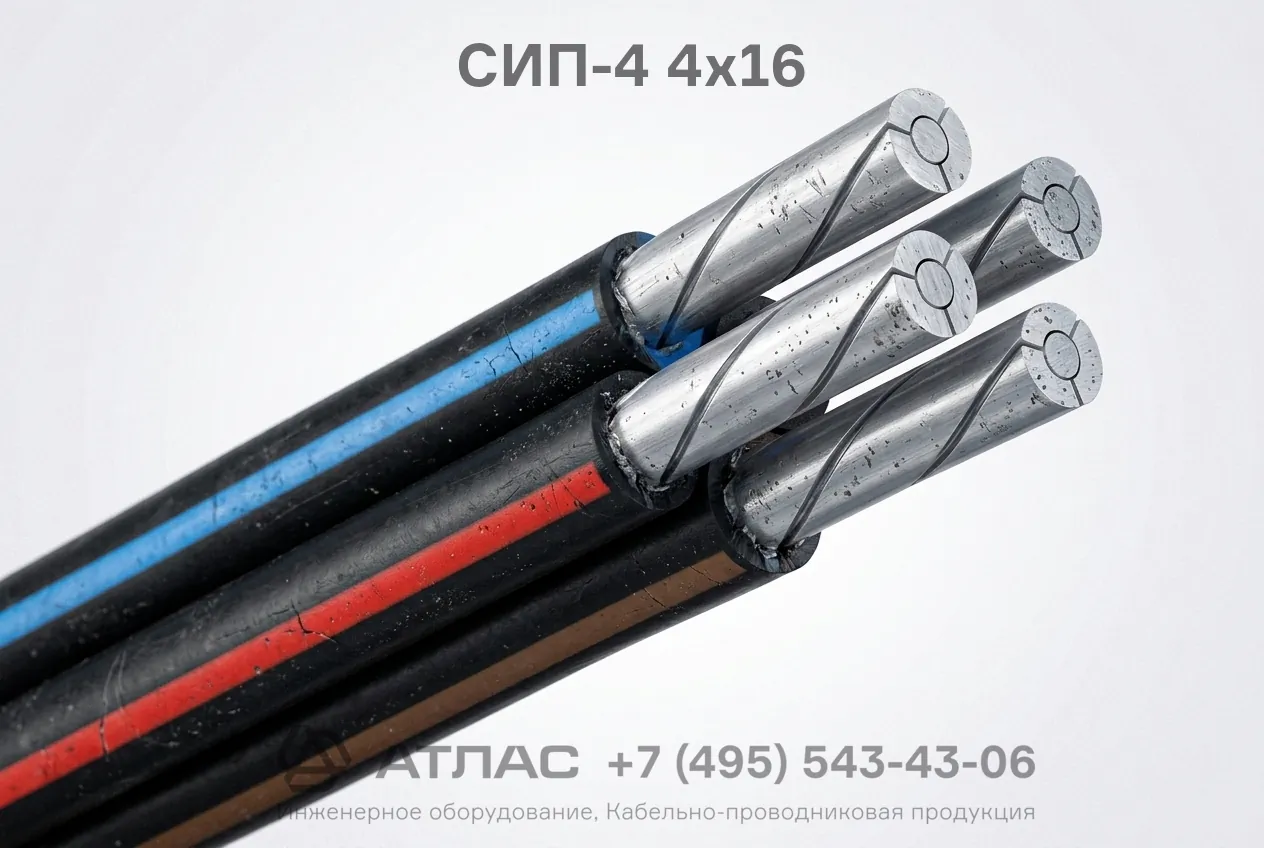

СИП-4 4х16 провод самонесущий изолированный с четырьмя алюминиевыми жилами 16 мм² на напряжение 0,66/1 кВ
104.97 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
280
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50°С до +50°С
Материал жилы
:
сплав алюминия
Описание
Провод СИП-4 4х16 самонесущий изолированный с четырьмя алюминиевыми жилами сечением 16 мм² в оболочке из светостабилизированного полиэтилена. Предназначен для воздушных ЛЭП и ответвлений к вводам напряжением 0,66/1 кВ.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
280
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50°С до +50°С
Материал жилы
сплав алюминия
Материал изоляции
полиэтилен
Наружный диаметр, мм
18
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
7.5
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Провод СИП-4 4х16 самонесущий изолированный — это кабельно-проводниковое изделие с четырьмя равными по сечению алюминиевыми жилами в изоляции из светостабилизированного сшитого полиэтилена. Провод предназначен для воздушных линий электропередачи на номинальное напряжение 0,66/1 кВ и отличается высокой стойкостью к солнечному ультрафиолету, атмосферным осадкам и ветровым нагрузкам.
Ниже приведена подробная расшифровка маркировки, конструктивные элементы, технические параметры и область применения изделия.
Подробная расшифровка маркировки
Обозначение марки СИП-4 4х16 расшифровывается следующим образом:
- С — самонесущий;
- И — изолированный;
- П — провод;
- 4 — тип конструктивного исполнения без отдельной несущей нулевой жилы (все 4 жилы являются несущими и токопроводящими);
- 4 — количество токопроводящих жил;
- 16 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — круглые, уплотнённые, скрученные из круглых проволок из алюминия номинальным сечением 16 мм² (4 шт.).
- Изоляция — выполнена из светостабилизированного сшитого полиэтилена (XLPE) черного цвета, стойкого к воздействию солнечной радиации и озона.
- Скрутка — изолированные жилы скручены между собой с правым направлением скрутки в жгут без применения отдельного несущего сердечника.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 / 1 кВ |
| Номинальная частота сети | 50 Гц |
| Количество и сечение жил | 4х16 мм² |
| Материал жил | Алюминий |
| Материал изоляции | Светостабилизированный сшитый полиэтилен |
| Температура окружающей среды при эксплуатации | от -60 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -20 °C |
| Максимальная рабочая температура жилы при длительном нагреве | +90 °C |
| Предельная температура жилы при токах короткого замыкания | +250 °C |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Срок службы | не менее 40 лет |
Область применения
- Строительство ответвлений от магистральных воздушных линий электропередачи (ВЛ) к вводам в жилые дома, коттеджи, производственные и хозяйственные постройки.
- Прокладка магистральных распределительных сетей электроснабжения по опорам воздушных линий.
- Монтаж распределительных сетей по фасадам и наружным стенам зданий и инженерных сооружений.
- Применение в атмосфере воздуха типов II и III по ГОСТ 15150, включая морские побережья и промышленные районы.
