СИП-4 4х25 провод самонесущий изолированный четырехжильный 0,66/1 кВ для воздушных линий передач
Провод СИП-4 4х25 — самонесущий изолированный провод без отдельной несущей нулевой жилы, предназначенный для передачи и распределения электрической энергии в воздушных линиях и ответвлениях к вводам на переменное напряжение 0,66/1 кВ номинальной частотой 50 Гц. Конструкция состоит из четырех скрученных между собой алюминиевых фазных и нулевых жил одинакового сечения, защищенных изоляцией из светостабилизированного термопластичного или сшитого полиэтилена, стойкого к воздействию ультрафиолетового излучения и атмосферных осадков.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и типовая область применения провода.
Подробная расшифровка маркировки
Маркировка изделия содержит полную техническую информацию о конструкции и назначении проводника:
- С — самонесущий;
- И — изолированный;
- П — провод;
- 4 — конструктивное исполнение без отдельной несущей нулевой жилы, механическая нагрузка распределяется равномерно на все проводники скрутки;
- 4 — количество основных токопроводящих жил в скрутке;
- 25 — номинальное сечение каждой токопроводящей жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — круглые многопроволочные уплотненные жилы из алюминиевого сплава или алюминия сечением 25 мм²;
- Изоляция — светостабилизированный сшитый полиэтилен высокой плотности черного цвета, обладающий стойкостью к солнечному ультрафиолету и озону;
- Скрутка — изолированные жилы скручены между собой в правое направление без дополнительного несущего элемента.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 / 1 кВ |
| Номинальная частота сети | 50 Гц |
| Количество и сечение жил | 4х25 мм² |
| Диапазон рабочих температур эксплуатации | от -60 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -20 °C |
| Максимальная рабочая температура жилы при длительной нагрузке | +90 °C |
| Предельно допустимая температура жилы при коротком замыкании | +250 °C (до 5 секунд) |
| Минимальный радиус изгиба при прокладке | не менее 10 наружных диаметров |
| Срок службы изделия | не менее 40 лет |
Область применения
- Строительство ответвлений от магистральных воздушных линий электропередачи к вводам в жилые дома, коттеджи, хозяйственные и производственные постройки;
- Прокладка воздушных распределительных электрических сетей наружного типа в атмосфере воздуха типов II и III по ГОСТ 15150;
- Монтаж кабельных трасс по стенам зданий, фасадам сооружений и инженерным конструкциям;
- Эксплуатация в районах с умеренным и холодным климатом, в том числе в условиях повышенной влажности и промышленной загазованности.

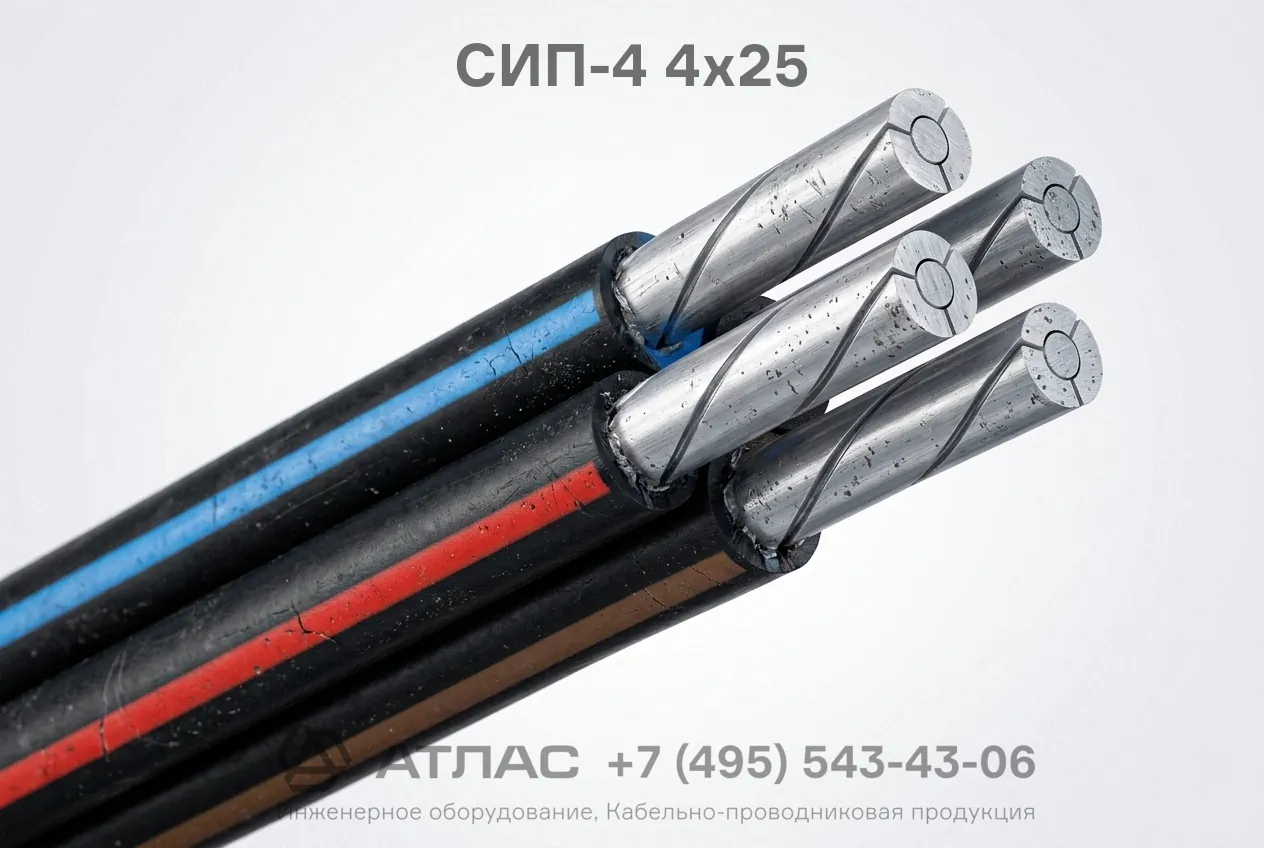

Фотогалерея
