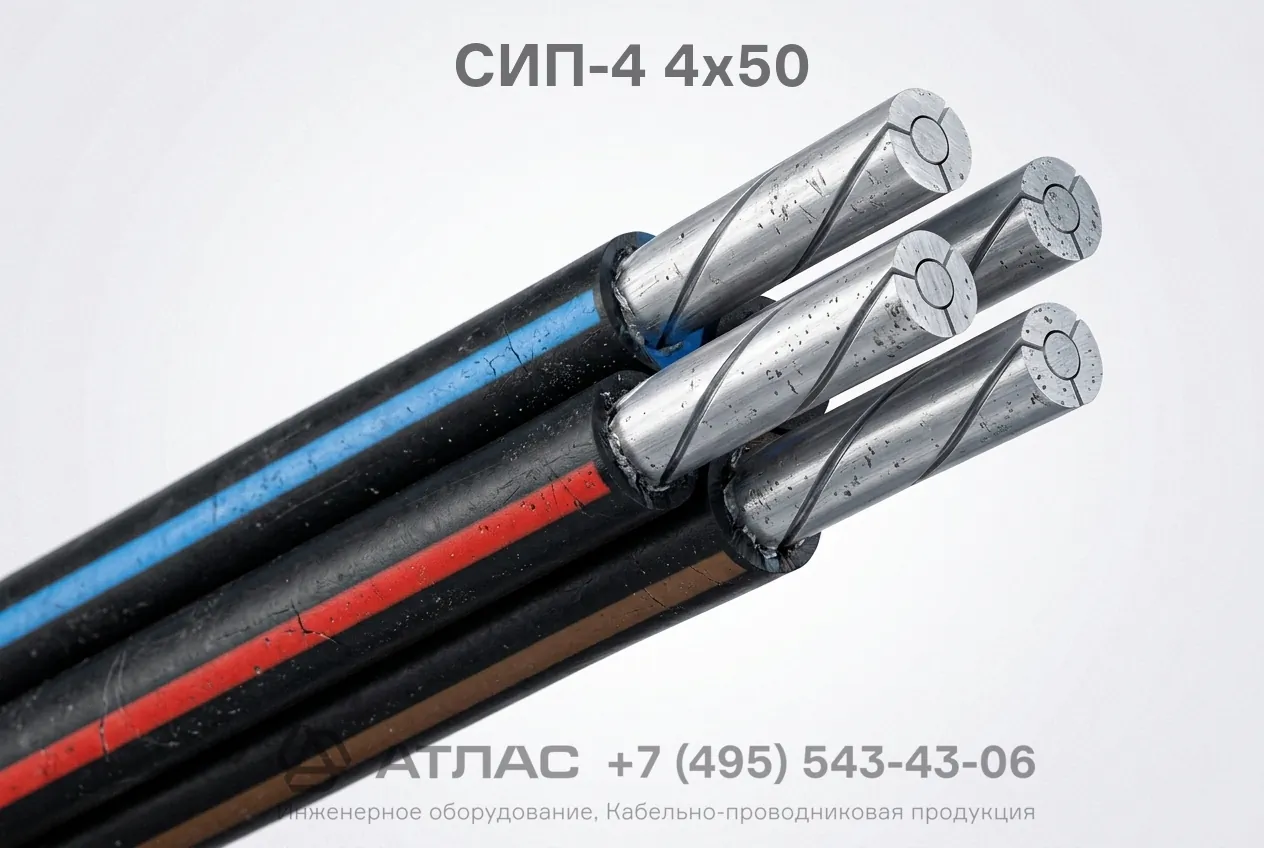

СИП-4 4х50 провод самонесущий изолированный с 4 алюминиевыми жилами сечением 50 мм²
278.62 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
682
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50°С до +50°С
Материал жилы
:
сплав алюминия
Описание
Провод СИП-4 4х50 самонесущий изолированный с четырьмя алюминиевыми жилами сечением 50 мм² в светостабилизированной изоляции. Применяется для воздушных линий электропередачи и ответвлений на напряжение до 1 кВ.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
682
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50°С до +50°С
Материал жилы
сплав алюминия
Материал изоляции
полиэтилен
Наружный диаметр, мм
29
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
7.5
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Провод СИП-4 4х50 самонесущий изолированный представляет собой электротехническое изделие, предназначенное для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на номинальное переменное напряжение 0,6/1 кВ. Провод состоит из четырех основных алюминиевых жил равного сечения, покрытых изоляцией из светостабилизированного сшитого полиэтилена, стойкого к ультрафиолетовому излучению и атмосферным осадкам.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические параметры и типовая сфера применения данного провода.
Подробная расшифровка маркировки
Обозначение марки СИП-4 4х50 содержит ключевые сведения о конструкции, материалах и геометрических параметрах изделия:
- С — самонесущий провод, не требующий монтажа отдельного несущего троса;
- И — изолированный, токопроводящие жилы имеют индивидуальную полимерную изоляцию;
- П — провод;
- 4 — тип конструктивного исполнения без отдельной несущей нулевой жилы (все жилы распределяют механическую нагрузку равномерно);
- 4 — количество токопроводящих жил;
- 50 — номинальное сечение каждой алюминиевой жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — круглые многопроволочные уплотненные, изготовленные из алюминиевого сплава или алюминия, количеством 4 штуки сечением 50 мм²;
- Изоляция — светостабилизированный сшитый полиэтилен высокого давления черного цвета с продольной цветовой или рельефной маркировкой для идентификации фаз;
- Скрутка — изолированные жилы скручены между собой с правым направлением шага скрутки.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,6 / 1 кВ частотой 50 Гц |
| Количество и сечение жил | 4х50 мм² |
| Диапазон рабочих температур эксплуатации | от -60 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -20 °C |
| Максимальная длительно допустимая температура нагрева жил | +90 °C |
| Предельно допустимая температура жилы при коротком замыкании | +250 °C |
| Минимальный радиус изгиба при монтаже | не менее 10 наружных диаметров |
| Срок службы | не менее 40 лет |
Область применения
- Строительство воздушных линий электропередачи (ВЛ) и ответвлений от магистральных линий к вводам в жилые и хозяйственные постройки;
- Прокладка распределительных электрических сетей по фасадам зданий, сооружений и инженерных конструкций;
- Организация линий уличного и промышленного освещения на открытом воздухе в условиях умеренного и холодного климата;
- Эксплуатация в атмосфере воздуха типов II и III по ГОСТ 15150, включая прибрежные зоны и промышленные районы.
