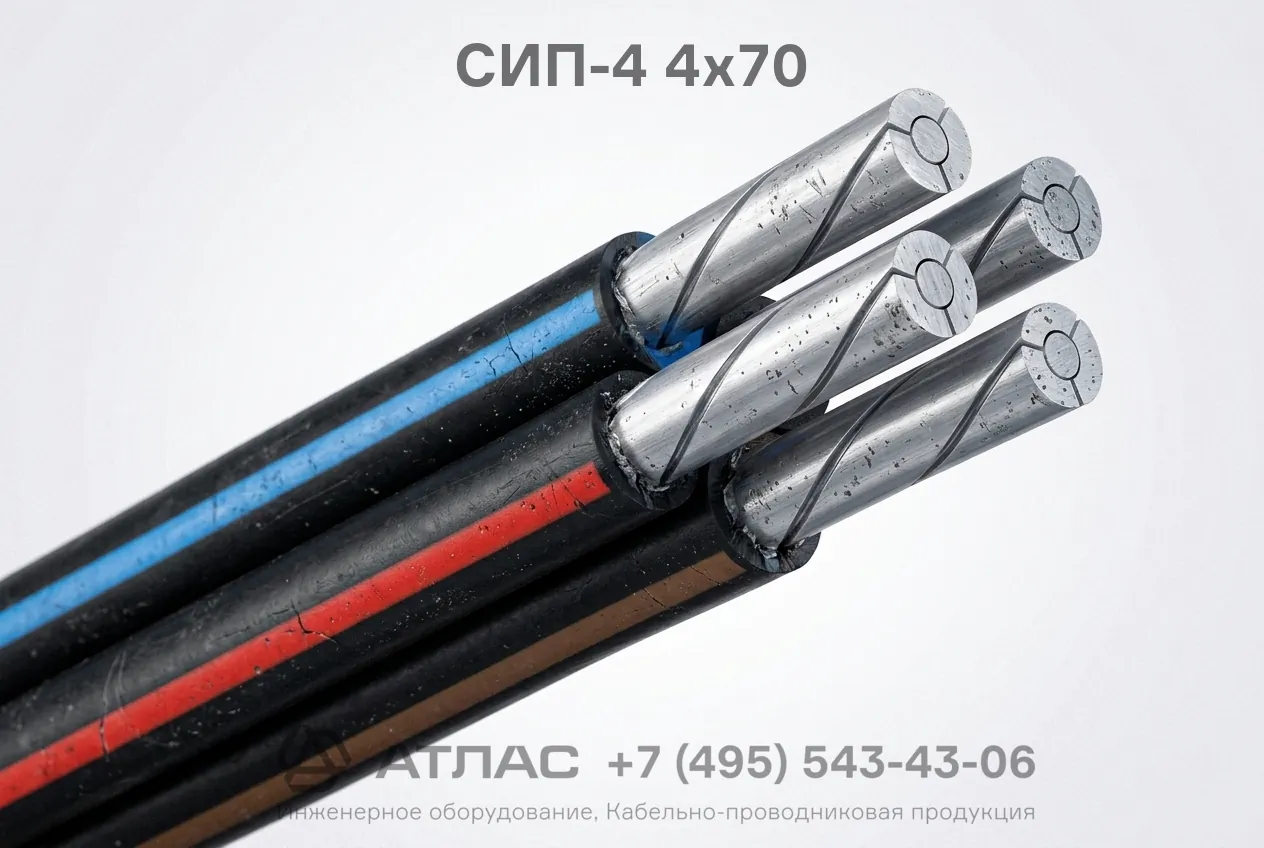

СИП-4 4х70 самонесущий изолированный провод 0,6/1 кВ для воздушных линий
336.70 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
971
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50°С до +50°С
Материал жилы
:
сплав алюминия
Описание
Провод СИП-4 4х70 самонесущий изолированный с 4 алюминиевыми жилами сечением 70 мм² в светостабилизированной изоляции. Применяется для распределения электроэнергии на напряжение 0,6/1 кВ.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
971
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50°С до +50°С
Материал жилы
сплав алюминия
Материал изоляции
полиэтилен
Наружный диаметр, мм
32
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
7.5
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Провод СИП-4 4х70 самонесущий изолированный предназначен для распределения электроэнергии в воздушных электрических сетях на номинальное переменное напряжение 0,6/1 кВ частотой 50 Гц. Конструкция изделия состоит из четырёх уплотнённых алюминиевых токопроводящих жил равного сечения в изоляции из светостабилизированного сшитого полиэтилена, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, область применения и ключевые технические параметры изделия.
Подробная расшифровка маркировки
Маркировка провода СИП-4 4х70 содержит следующие обозначения конструктивных элементов:
- С — самонесущий;
- И — изолированный;
- П — провод;
- 4 — тип конструкции: без отдельной несущей нулевой жилы (все 4 жилы равного сечения являются несущими и токопроводящими);
- 4 — количество основных жил;
- 70 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — четыре круглые многопроволочные уплотнённые жилы из алюминиевого сплава или алюминия сечением 70 мм².
- Изоляция — индивидуальный слой из светостабилизированного сшитого полиэтилена чёрного цвета, стойкого к озону и солнечному ультрафиолету.
- Скрутка — изолированные жилы скручены между собой с заданным шагом скрутки в правое направление.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,6 / 1 кВ |
| Частота сети | 50 Гц |
| Количество и сечение жил | 4х70 мм² |
| Диапазон температур эксплуатации | от -60 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -20 °C |
| Длительно допустимая температура нагрева жил | +90 °C |
| Максимальная температура жил при коротком замыкании | +250 °C (до 5 с) |
| Минимальный радиус изгиба при прокладке | не менее 10 наружных диаметров |
| Срок службы | не менее 40 лет |
Область применения
- Строительство ответвлений от магистральных воздушных линий электропередачи к вводам в жилые дома и хозяйственные постройки.
- Прокладка воздушных распределительных электрических сетей наружного освещения и силовых линий.
- Монтаж распределительных сетей по стенам зданий, инженерных сооружений и фасадам объектов.
