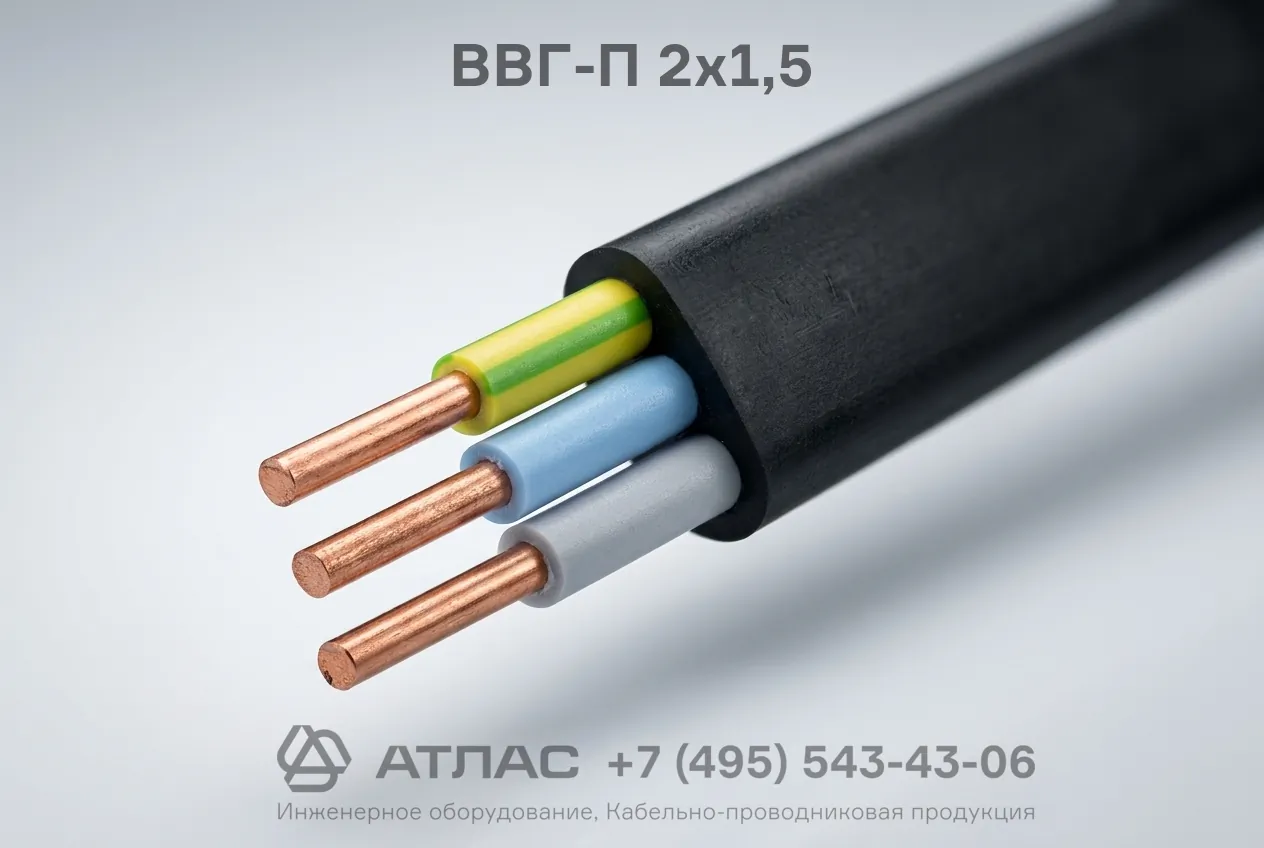

ВВГ-П 2х1,5 силовой медный двухжильный плоский кабель на напряжение 0,66 кВ для стационарной прокладки
Кабель ВВГ-П 2х1,5 силовой — это кабельное изделие с двумя медными токопроводящими жилами сечением 1,5 мм², изоляцией и наружной оболочкой из поливинилхлоридного пластиката, изготовленное в плоском исполнении. Кабель предназначен для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Продукция отличается высокой надежностью, устойчивостью к воздействию климатических факторов и длительным безаварийным сроком службы в диапазоне температур от -50 °C до +50 °C.
Ниже представлена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и типовая область применения кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГ-П 2х1,5 содержит исчерпывающую информацию о материалах, конструкции и геометрической форме изделия:
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката, обеспечивающего необходимую электрическую прочность.
- В — внешняя защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката, защищающего кабель от влаги и механических факторов.
- Г — «голый», указывает на отсутствие бронированного покрова поверх оболочки.
- П — плоское исполнение, изолированные токопроводящие жилы расположены в одной плоскости параллельно друг другу.
- 2 — количество токопроводящих жил.
- 1,5 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — две медные однопроволочные жилы круглой формы 1 класса по ГОСТ 22483.
- Изоляция — индивидуальный слой из поливинилхлоридного пластиката пониженной пожарной опасности с цветовой маркировкой жил для удобства фазировки.
- Расположение жил — изолированные жилы уложены параллельно в одной плоскости без скрутки.
- Наружная оболочка — защитный слой из ПВХ пластиката, наложенный поверх жил с заполнением технологических промежутков между ними.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Количество и сечение жил | 2х1,5 мм² |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без подогрева | -15 °C |
| Допустимая относительная влажность воздуха при +35 °C | до 98% |
| Длительно допустимая температура нагрева жил при эксплуатации | +70 °C |
| Предельная температура жил при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при прокладке | 10 наружных размеров |
| Расчетная масса (вес) | не более 60 кг/км |
| Наружный справочный размер | 9,8 мм |
| Срок службы | не менее 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Область применения
- Стационарная прокладка силовых и осветительных сетей в жилых, административных, коммерческих и производственных помещениях.
- Монтаж кабельных линий в кабельных лотках, коробах, трубах, кабель-каналах и строительных нишах.
- Скрытая прокладка в штробах под штукатурку в кирпичных и бетонных стенах.
- Одиночная прокладка в открытых кабельных сооружениях при отсутствии риска механических повреждений.
