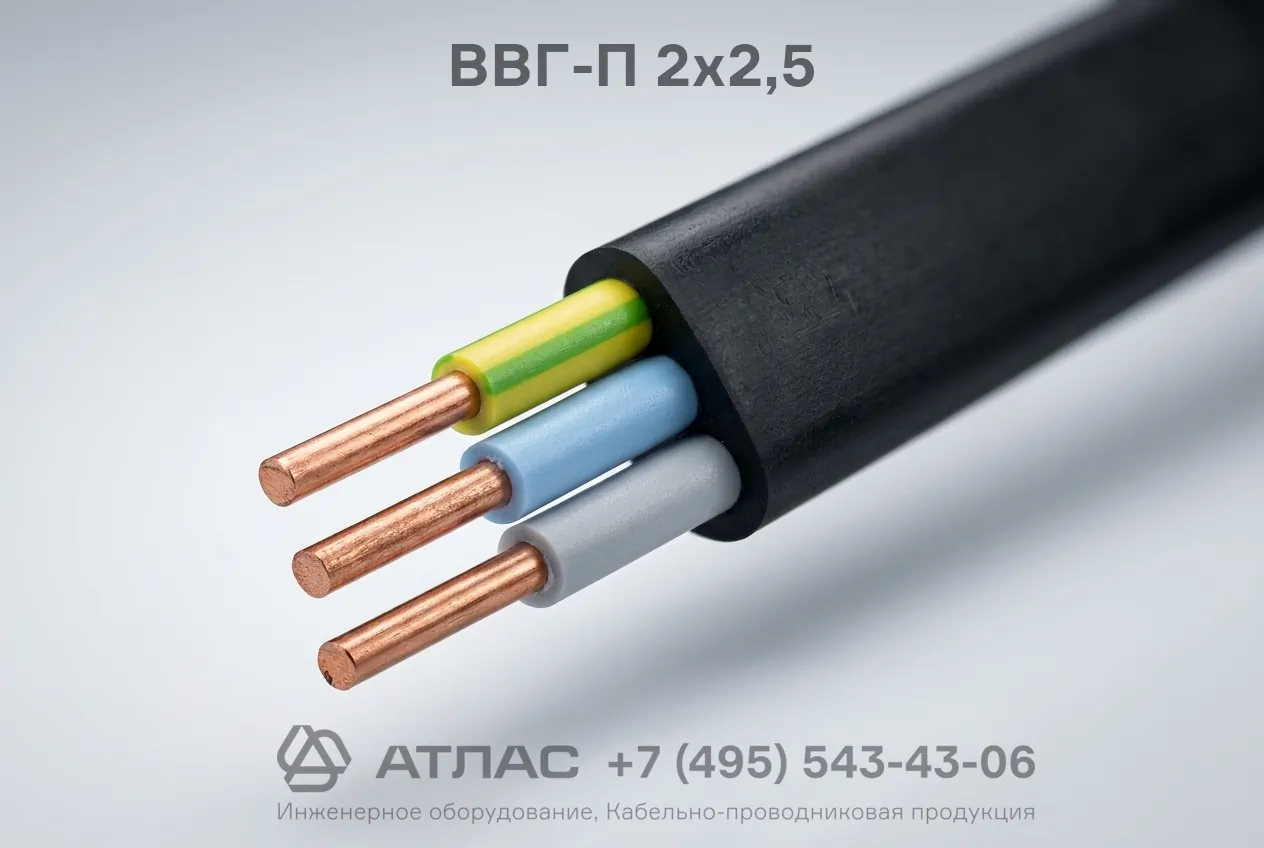

ВВГ-П 2х2,5 кабель силовой медный двухжильный плоский 0,66 кВ с изоляцией и оболочкой из ПВХ

Кабель ВВГ-П 2х2,5 силовой — кабельное изделие с двумя медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках. Кабель характеризуется параллельным расположением жил в одной плоскости, надежной изоляцией и внешней защитной оболочкой из поливинилхлоридного пластиката, широким температурным диапазоном эксплуатации от -50 °С до +50 °С и длительным расчетным сроком службы не менее 30 лет.

Ниже приведена подробная расшифровка маркировки, конструктивное устройство, технические характеристики и типовая область применения изделия.

Подробная расшифровка маркировки

Структура условного обозначения кабеля содержит исчерпывающую информацию о его конструктивном исполнении:

• В — изоляция токопроводящих жил изготовлена из поливинилхлоридного пластиката;
• В — наружная оболочка выполнена из поливинилхлоридного пластиката;
• Г — отсутствие защитного бронированного покрова («голый»);
• П — плоское конструктивное исполнение, жилы расположены параллельно в одной плоскости;
• 2 — количество токопроводящих жил;
• 2,5 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²).

Конструкция кабеля

1. Токопроводящие жилы — две медные однопроволочные жилы круглого сечения 1 класса по ГОСТ 22483.
2. Изоляция жил — сплошной слой из поливинилхлоридного пластиката с индивидуальной цветовой расцветкой.
3. Расположение жил — изолированные жилы уложены параллельно в одной плоскости.
4. Наружная оболочка — защитный покров из поливинилхлоридного пластиката, наложенный поверх параллельно уложенных жил с заполнением межжильных промежутков.

Основные технические характеристики

Область применения

• Передача и распределение электроэнергии в стационарных сетях на номинальное напряжение 0,66 кВ частотой 50 Гц;
• Монтаж силовых линий и розеточных групп в жилых, административных и производственных помещениях;
• Организация сетей освещения внутри зданий и сооружений;
• Прокладка в кабельных лотках, каналах, коробах, гофрированных и жестких трубах, а также в пустотах строительных конструкций и под штукатуркой;
• Эксплуатация в сухих и влажных помещениях при отсутствии растягивающих механических нагрузок на кабель.
