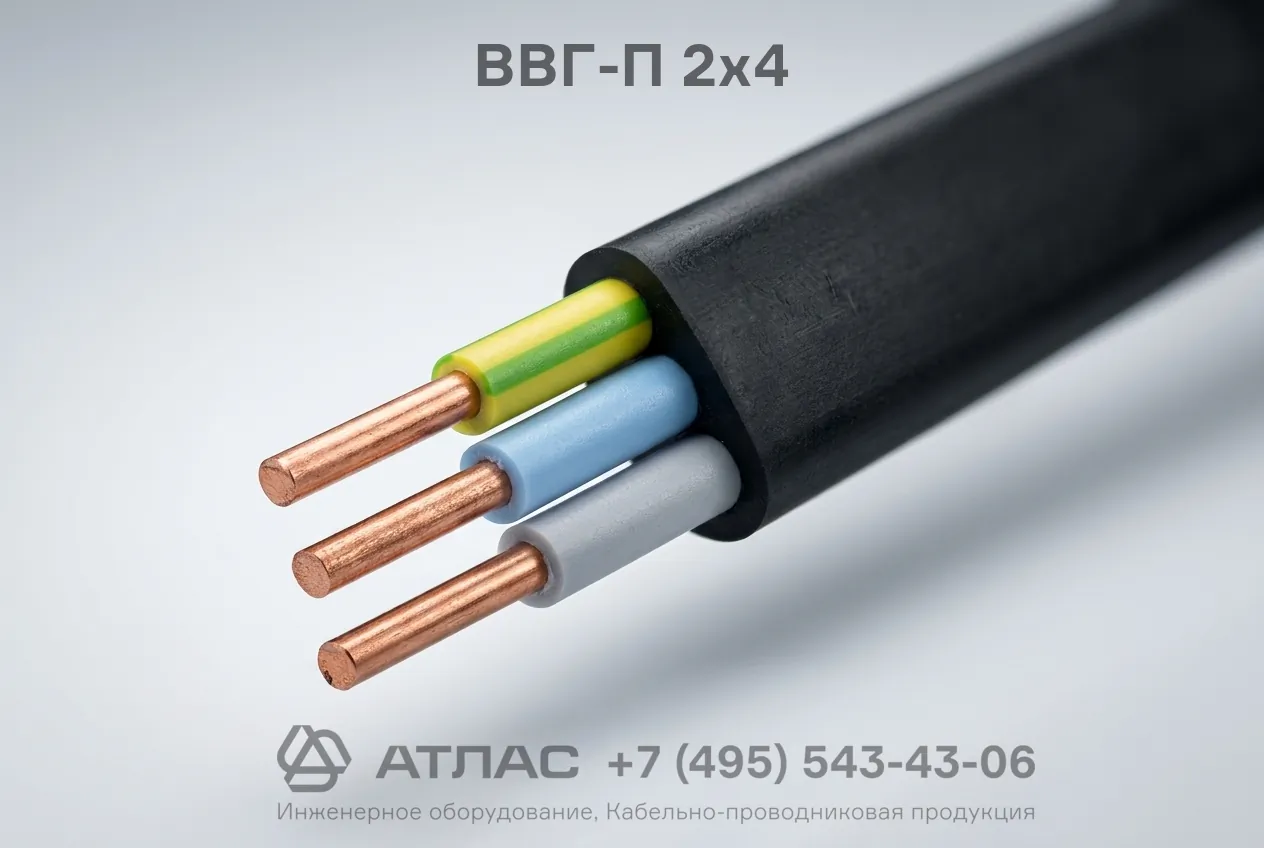

ВВГ-П 2х4 двухжильный медный плоский кабель силовой 0,66 кВ для стационарной прокладки
75.10 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
123
Температура монтажа °C
:
-15
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель ВВГ-П 2х4 силовой плоский с двумя медными жилами в изоляции и оболочке из ПВХ пластиката. Предназначен для передачи и распределения электроэнергии в стационарных электросетях на напряжение 0,66 кВ.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
123
Температура монтажа °C
-15
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат
Наружный диаметр, мм
12.2
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Категория пожарной опасности
О1.8.2.5.4
Кабель ВВГ-П 2х4 силовой плоский — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках. Изделие отличается надежной изоляцией и наружной оболочкой из поливинилхлоридного пластиката, плоской компактной геометрией для удобной прокладки в стеновых штробах и кабель-каналах, а также стабильной работой в широком диапазоне температур окружающей среды.
Ниже представлена подробная техническая информация о расшифровке маркировки, конструктивных элементах, нормативных параметрах и областях применения данного кабеля.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающие сведения о конструктивном исполнении и электрических характеристиках изделия:
- Отсутствие буквы «А» в начале — токопроводящие жилы изготовлены из меди, что обеспечивает высокую электропроводность и механическую прочность при изгибах
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката
- В — наружная защитная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката
- Г — отсутствие защитного покрова поверх оболочки (кабель «голый», без брони)
- П — плоское конструктивное исполнение, при котором изолированные жилы расположены параллельно в одной плоскости
- 2 — две токопроводящие жилы
- 4 — номинальное сечение каждой токопроводящей жилы составляет 4 мм²
Конструкция кабеля
- Токопроводящие жилы — две медные однопроволочные жилы круглой формы сечением 4 мм², соответствующие 1 классу по ГОСТ 22483.
- Изоляция — индивидуальный слой из поливинилхлоридного пластиката пониженной пожароопасности толщиной, нормированной ГОСТ, с отличительной цветовой маркировкой жил для фазного и нулевого проводников.
- Расположение жил — изолированные жилы уложены параллельно друг другу в одной плоскости без скрутки, что обеспечивает минимальную строительную высоту кабеля.
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката, наложенный поверх параллельно уложенных жил с заполнением промежутков между ними, защищающий кабель от внешних воздействий и влаги.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (частота 50 Гц) |
| Испытательное переменное напряжение | 3 кВ в течение 10 минут |
| Количество и сечение жил | 2х4 мм² |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без подогрева | -15 °C |
| Максимальная допустимая температура нагрева жил | +70 °C |
| Предельная температура жил при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при монтаже | 10 наружных размеров |
| Расчетный наружный диаметр | 12,2 мм |
| Расчетная масса (вес) | 123 кг/км |
| Электрическое сопротивление жилы при 20 °C | не более 4,61 Ом/км |
| Электрическое сопротивление изоляции при 20 °C | не менее 10 МОм·км |
| Срок службы | не менее 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Область применения
- Стационарная прокладка в электрических сетях переменного тока напряжением до 0,66 кВ частотой 50 Гц
- Одиночная прокладка в сухих, сырых и влажных производственных, складских и административных помещениях
- Монтаж электропроводки в жилых зданиях под штукатурку, в пустотах строительных конструкций и технологических нишах
- Прокладка в кабельных лотках, коробах, электромонтажных трубах и кабельных каналах
- Подключение электротехнического оборудования, групповых щитов и силовых розеточных линий повышенной мощности
- Монтаж на открытом воздухе при обеспечении надежной защиты от прямого солнечного излучения и механических повреждений
