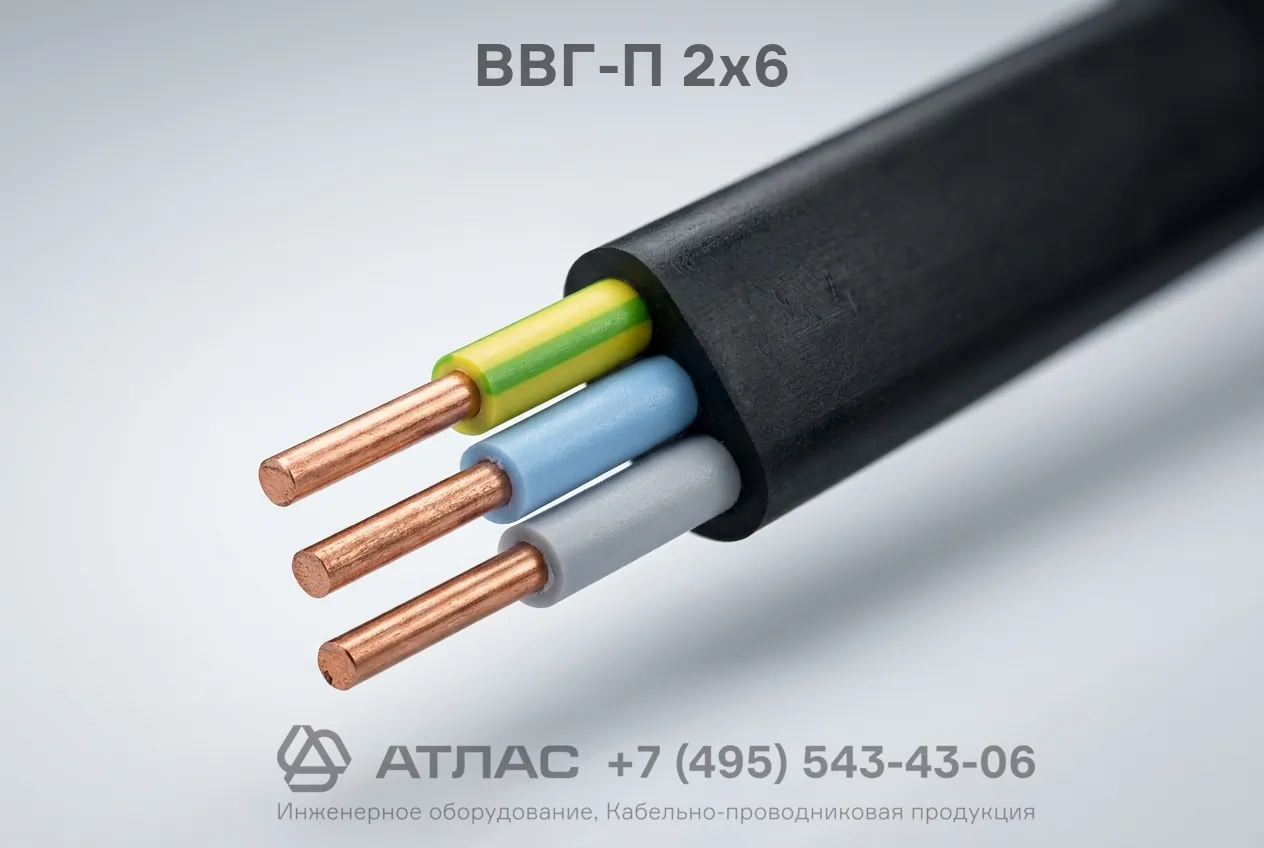

ВВГ-П 2х6 кабель силовой медный плоский двухжильный на напряжение 0,66 кВ для стационарной прокладки

Кабель силовой ВВГ-П 2х6 плоский — это кабельное изделие с медными токопроводящими жилами в изоляции и оболочке из поливинилхлоридного пластиката, предназначенное для передачи и распределения электроэнергии в стационарных сетях переменного тока. Конструкция изделия обеспечивает надежную изоляционную защиту при эксплуатации в умеренном и холодном климате в широком диапазоне рабочих температур, устойчивость к влажности до 98% и длительный безаварийный ресурс работы.

Ниже представлена детальная расшифровка условного обозначения маркировки, послойное описание конструкции и ключевые нормативные технические характеристики изделия.

Подробная расшифровка маркировки

Структура маркировки кабеля ВВГ-П 2х6 содержит полную информацию о примененных материалах, геометрической форме и геометрических параметрах проводников:

• [Без литеры А в начале] — токопроводящие жилы изготовлены из высокоэлектропроводной меди;
• В — изоляция жил выполнена из поливинилхлоридного пластиката (ПВХ);
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката;
• Г — «голый», отсутствие наружного защитного бронированного покрова поверх оболочки;
• П — плоское пространственное расположение жил в одной плоскости параллельно друг другу;
• 2 — две изолированные токопроводящие жилы;
• 6 — номинальное поперечное сечение каждой медной жилы составляет 6 мм².

Конструкция кабеля

1. Токопроводящие жилы — две медные однопроволочные жилы круглой формы первого класса гибкости согласно стандарту;
2. Изоляция — индивидуальный слой из ПВХ пластиката с различимой цветовой маркировкой жил для правильной фазировки;
3. Расположение жил — изолированные проводники уложены параллельно в один ряд без скрутки;
4. Наружная оболочка — внешний слой из поливинилхлоридного пластиката, наложенный поверх уложенных жил с заполнением промежутков между ними.

Основные технические характеристики

Область применения

• Стационарная прокладка в электрических сетях жилых, административных и промышленных зданий;
• Монтаж кабельных трасс внутри помещений под штукатурку, в пустотах строительных конструкций и штробах;
• Одиночная прокладка в кабельных каналах, коробах, лотках и трубах при отсутствии риска механических повреждений;
• Подключение электрооборудования, распределительных щитов и силовых установок номинальным напряжением до 660 В.
