ВВГ-П 3х1,5 кабель силовой медный трехжильный плоский 0,66 кВ с изоляцией и оболочкой из ПВХ
Кабель ВВГ-П 3х1,5 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено тремя цельнотянутыми медными токопроводящими жилами номинальным сечением 1,5 мм² в индивидуальной ПВХ изоляции, уложенными параллельно в одной плоскости под внешней защитной оболочкой из поливинилхлоридного пластиката. Кабель отличается устойчивостью к воздействию влажности, широким диапазоном температур эксплуатации от -50 °C до +50 °C и расчетным сроком службы не менее 30 лет при соблюдении правил монтажа.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности изделия, таблица нормативных технических характеристик и рекомендованные области монтажа.
Подробная расшифровка маркировки
Обозначение кабельного изделия ВВГ-П 3х1,5 расшифровывается в соответствии с требованиями национальных стандартов:
- (отсутствие буквы А в начале) — токопроводящие жилы выполнены из высококачественной меди;
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката (ПВХ);
- В — наружная защитная оболочка кабеля изготовлена из поливинилхлоридного пластиката (ПВХ);
- Г — «голый», отсутствие наружного защитного покрова поверх оболочки (без стальной брони);
- П — плоское конструктивное исполнение (жилы уложены параллельно в одной плоскости);
- 3 — количество медных токопроводящих жил;
- 1,5 — номинальное поперечное сечение каждой жилы в квадратных миллиметрах (мм²).

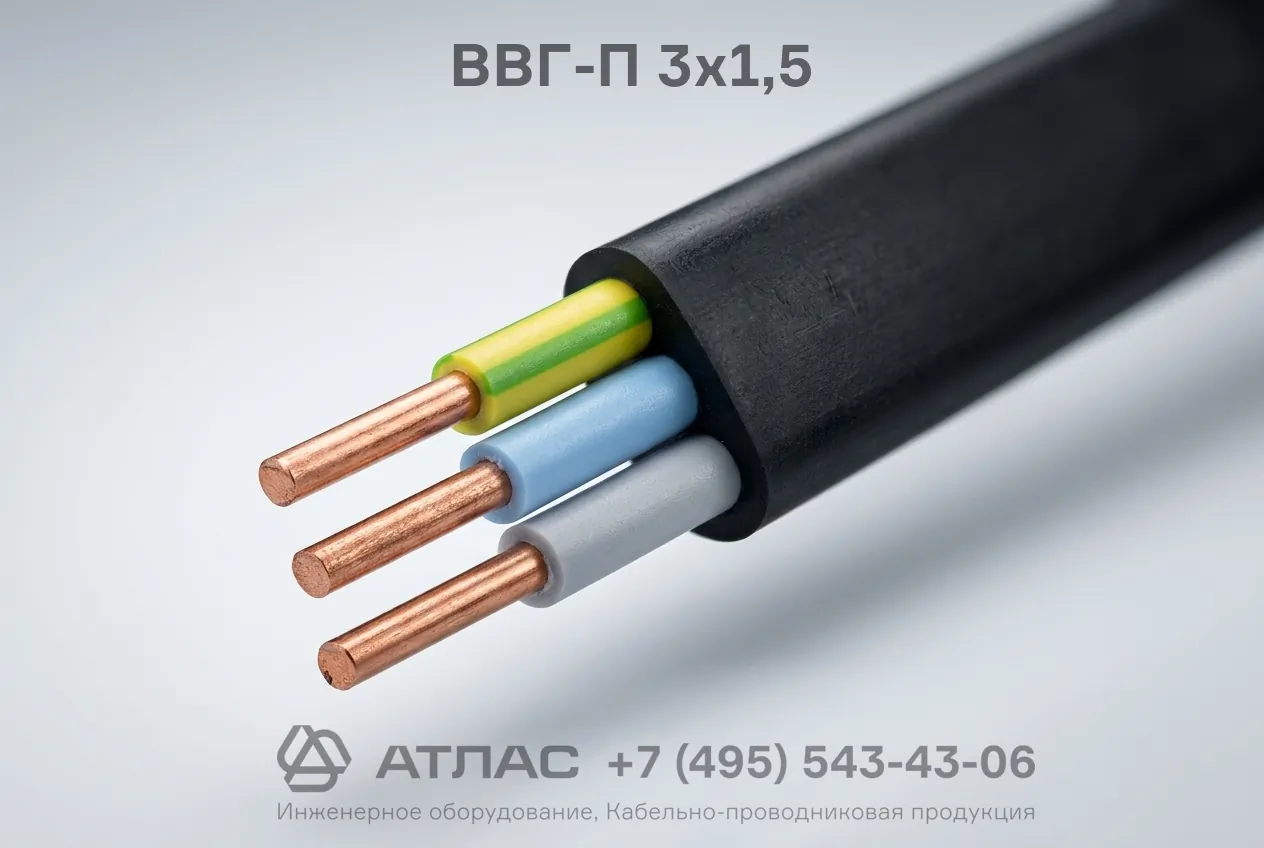

Конструкция кабеля
- Токопроводящие жилы — медные, однопроволочные (класс 1 по ГОСТ 22483), круглой формы, номинальным сечением 1,5 мм²;
- Изоляция жил — поливинилхлоридный пластикат с индивидуальной цветовой кодировкой для удобства фазировки цепей;
- Расположение жил — изолированные жилы расположены в кабеле параллельно друг другу в единой плоскости;
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката, защищающий жилы от механических повреждений и внешних воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 |
| Частота переменного тока, Гц | 50 |
| Диапазон рабочих температур эксплуатации, °C | от -50 до +50 |
| Температура окружающей среды при прокладке без подогрева, °C | не ниже -15 |
| Допустимая влажность воздуха при температуре до +35 °C, % | до 98 |
| Максимальная длительно допустимая температура нагрева жил, °C | +70 |
| Минимальный радиус изгиба при прокладке, наружных диаметров | 10 |
| Расчетный наружный размер (толщина х ширина), мм | 9,4 |
| Расчетная масса кабеля (справочно), кг/км | 85 |
| Срок службы кабеля при соблюдении условий эксплуатации, лет | не менее 30 |
Область применения
- Стационарная прокладка электрических цепей освещения и розеточных групп в жилых, административных и промышленных зданиях;
- Монтаж внутри сухих и влажных производственных помещений, технических галерей и кабельных эстакад;
- Одиночная прокладка в кабельных лотках, кабель-каналах, гофрированных и жестких электротехнических трубах;
- Монтаж под штукатурку, в штробы, пустоты строительных конструкций и фальшстены благодаря плоской форме изделия;
- Электромонтажные работы на открытом воздухе при условии надежной защиты оболочки от прямого солнечного излучения и механических деформаций.
