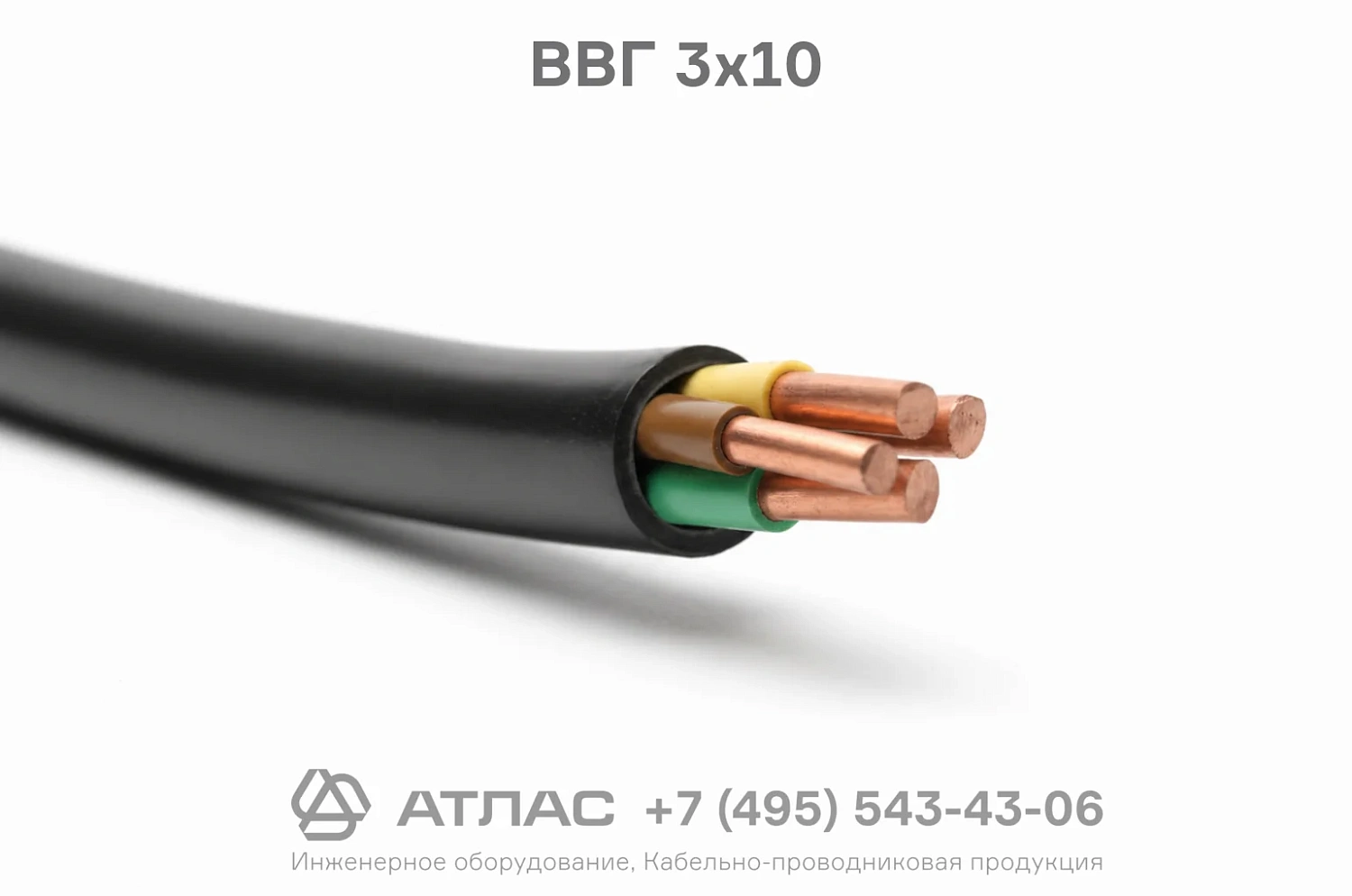

ВВГ 3х10 кабель силовой трехжильный с медными жилами в ПВХ изоляции на номинальное напряжение 0,66 кВ
671.36 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
406
Температура монтажа °C
:
-15
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель ВВГ 3х10 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 0,66 кВ. Изделие оснащено тремя медными жилами сечением 10 мм² в изоляции и оболочке из ПВХ пластиката.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
406
Температура монтажа °C
-15
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат
Наружный диаметр, мм
15.9
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Категория пожарной опасности
О1.8.2.5.4
Кабель ВВГ 3х10 силовой — это кабельное изделие с тремя медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках. Конструкция включает изоляцию и внешнюю защитную оболочку из высококачественного поливинилхлоридного пластиката, что гарантирует надежную диэлектрическую защиту, стабильность электрических параметров и высокую стойкость к воздействию неблагоприятных факторов окружающей среды в широком температурном диапазоне.
Ниже представлена подробная расшифровка маркировки кабеля, особенности его конструкции, базовые технические параметры и типовые области применения.
Подробная расшифровка маркировки
Структура условного обозначения кабеля ВВГ 3х10 содержит исчерпывающую информацию о его конструктивном исполнении:
- [отсутствие буквы А] — токопроводящие жилы выполнены из меди;
- В — изоляция проводников изготовлена из поливинилхлоридного пластиката (ПВХ);
- В — наружная защитная оболочка выполнена из поливинилхлоридного пластиката (ПВХ);
- Г — «голый», защитный бронированный покров поверх оболочки отсутствует;
- 3 — количество изолированных токопроводящих жил в кабеле;
- 10 — номинальное сечение каждой токопроводящей жилы, мм².
Конструкция кабеля
- Медные токопроводящие жилы круглой формы сечением 10 мм² (однопроволочные или многопроволочные).
- Изоляция токопроводящих жил из поливинилхлоридного (ПВХ) пластиката с индивидуальной цветовой маркировкой.
- Сердечник из скрученных между собой изолированных жил.
- Наружная защитная оболочка из поливинилхлоридного (ПВХ) пластиката, наложенная поверх скрутки.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (частота 50 Гц) |
| Испытательное переменное напряжение | 3 кВ |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без предварительного подогрева | -15 °C |
| Допустимый радиус изгиба при монтаже | не менее 10 наружных диаметров |
| Длительно допустимая температура нагрева жил при эксплуатации | +70 °C |
| Максимальная температура жил при токах короткого замыкания | +160 °C |
| Расчетный наружный диаметр | 15,9 мм |
| Расчетная масса (вес) кабеля | 406 кг/км |
| Срок службы | не менее 30 лет |
Область применения
- Стационарная прокладка в производственных, общественных, жилых и складских помещениях с сухим или влажным микроклиматом.
- Монтаж на специализированных кабельных эстакадах, в лотках, коробах, кабельных каналах и блоках.
- Одиночная прокладка в кабельных сооружениях и производственных помещениях при отсутствии механических воздействий на кабель.
- Прокладка на открытом воздухе при условии эффективной защиты изделия от прямых солнечных лучей и риска механических повреждений.
