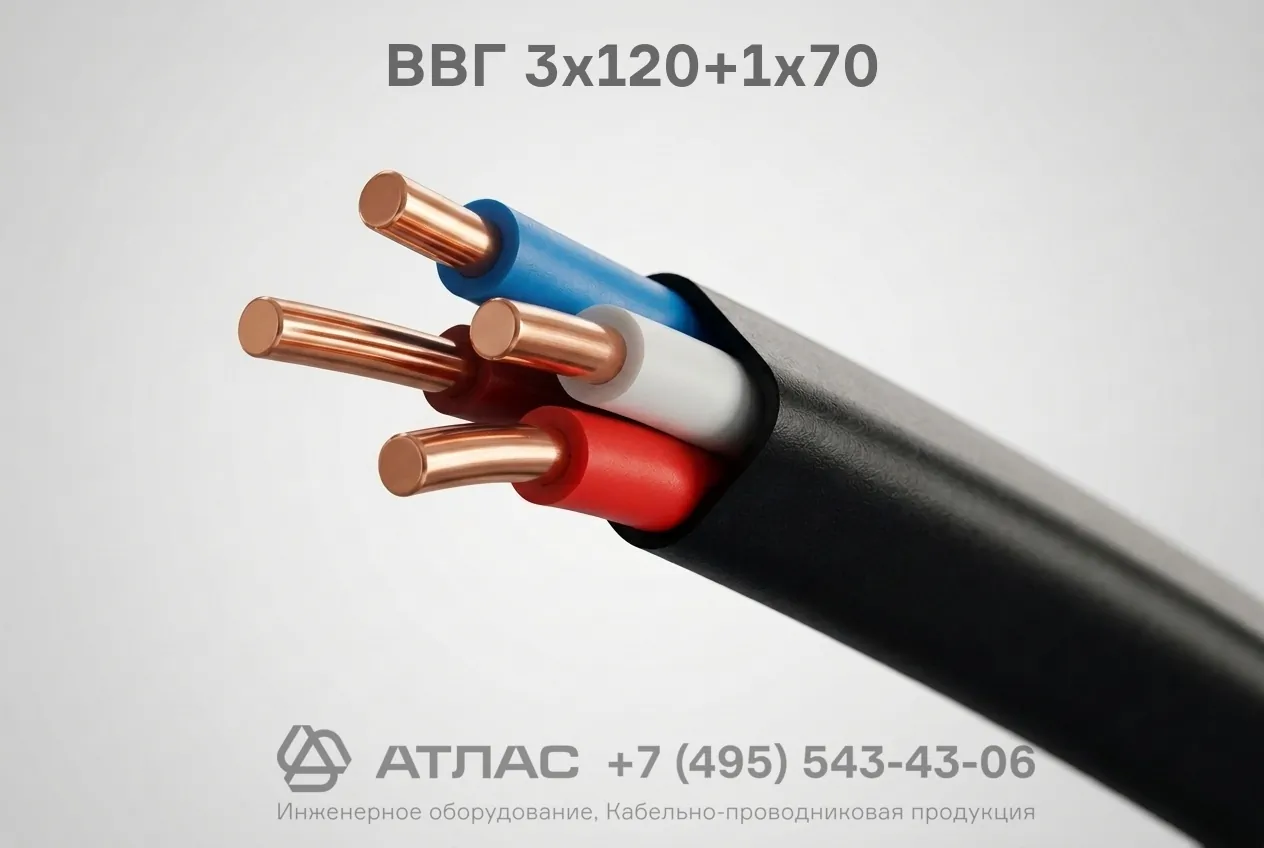

ВВГ 3х120+1х70 кабель силовой четырехжильный медный с изоляцией и оболочкой из ПВХ на 1 кВ
341.96 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
4188
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель силовой ВВГ 3х120+1х70 предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ. Изделие имеет медные жилы, изоляцию и наружную оболочку из ПВХ пластиката.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
4188
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Наружный диаметр, мм
42.5
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Кабель ВВГ 3х120+1х70 силовой — это четырёхжильный силовой кабель с медными токопроводящими жилами, предназначенный для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ. Изделие характеризуется высокой эксплуатационной надёжностью, устойчивостью к влажной среде и широким диапазоном рабочих температур от -50 °C до +50 °C.
Ниже приведена подробная расшифровка маркировки, конструктивное устройство, технические характеристики и сферы применения данного кабеля.
Подробная расшифровка маркировки
Маркировка ВВГ 3х120+1х70 содержит исчерпывающие данные о материалах и параметрах проводников:
- В — изоляция жил выполнена из поливинилхлоридного пластиката (ПВХ)
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката (ПВХ)
- Г — отсутствие защитного бронированного покрова («голый»)
- 3 — три основные фазные токопроводящие жилы
- х — знак умножения, разделяющий число жил и их сечение
- 120 — номинальное сечение основных фазных жил в квадратных миллиметрах (мм²)
- + — наличие дополнительной жилы меньшего сечения
- 1 — одна нулевая (N) или заземляющая (PE) жила
- 70 — номинальное сечение дополнительной жилы в квадратных миллиметрах (мм²)
Конструкция кабеля
- Токопроводящие жилы — медные многопроволочные жилы (3 основные сечением 120 мм² и 1 нулевая сечением 70 мм²), соответствующие требованиям ГОСТ 22483.
- Изоляция — индивидуальный слой из ПВХ пластиката с отличительной цветовой расцветкой.
- Скрутка — изолированные жилы скручены в сердечник правильной геометрической формы.
- Внутреннее заполнение — полимерный состав или ленты для заполнения промежутков между жилами и придания кабелю круглой формы.
- Наружная оболочка — защитный шланг из ПВХ пластиката, предохраняющий внутренние элементы от влаги и механических воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Количество и сечение жил | 3х120 + 1х70 мм² |
| Материал токопроводящих жил | Медь |
| Материал изоляции и оболочки | ПВХ пластикат |
| Температура окружающей среды при эксплуатации | от -50 °C до +50 °C |
| Монтаж без предварительного подогрева | не ниже -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельная температура жил при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Наружный диаметр (расчётный) | 42,5 мм |
| Масса кабеля (расчётная) | 4188 кг/км |
| Срок службы | не менее 30 лет |
Область применения
- Передача и распределение электроэнергии в стационарных электросетях производственных, коммерческих и жилых объектов.
- Одиночная прокладка в кабельных сооружениях, коллекторах, производственных помещениях и на кабельных эстакадах.
- Прокладка на открытом воздухе при условии исключения механических повреждений и прямого воздействия солнечных лучей.
- Питание распределительных пунктов, силовых щитов и промышленного электрооборудования.
