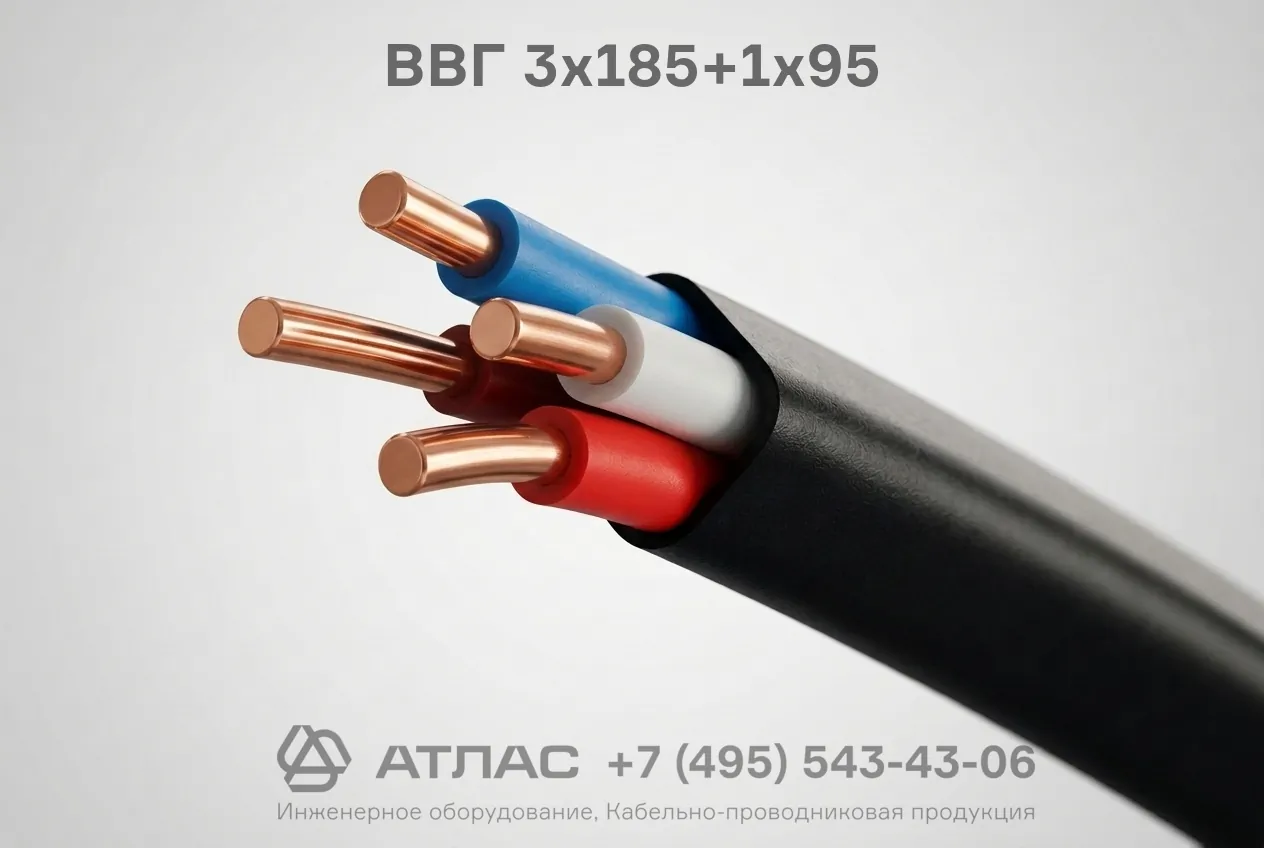

ВВГ 3х185+1х95 силовой кабель с медными жилами 1 кВ

Кабель ВВГ 3х185+1х95 силовой предназначен для передачи и распределения электрической энергии в стационарных электротехнических установках. Изделие оснащено медными токопроводящими жилами первого или второго класса гибкости с индивидуальной изоляцией и внешней защитной оболочкой из поливинилхлоридного пластиката. Кабель рассчитан на работу в сетях переменного тока частотой 50 Гц с номинальным напряжением 1 кВ, сохраняет надежность при стационарной прокладке в широком диапазоне климатических условий и обладает высокой стойкостью к влажной среде.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и правила монтажа изделия.

Подробная расшифровка маркировки

Маркировка кабеля отражает основные конструктивные элементы и параметры проводников:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката (ПВХ);
• В — внешняя защитная оболочка изготовлена из поливинилхлоридного пластиката (ПВХ);
• Г — «голый», свидетельствует об отсутствии защитного бронированного покрова поверх оболочки;
• 3 — количество основных фазных токопроводящих жил;
• 185 — номинальное сечение основных жил, выраженное в квадратных миллиметрах (мм²);
• +1 — наличие одной дополнительной нулевой (N) или заземляющей (PE/PEN) жилы;
• 95 — номинальное сечение дополнительной жилы, выраженное в квадратных миллиметрах (мм²).

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, секторной или круглой формы, уплотненные (3 основные жилы сечением 185 мм² и 1 нулевая жила сечением 95 мм²).
2. Изоляция жил — слой поливинилхлоридного пластиката с индивидуальной цветовой или цифровой маркировкой для идентификации фаз.
3. Внутреннее заполнение и скрутка — изолированные жилы скручены в сердечник, промежутки между жилами заполнены негигроскопичным составом или ПВХ-пластикатом для придания круглой формы.
4. Наружная оболочка — сплошной защитный слой из ПВХ пластиката, предохраняющий кабель от механических воздействий и влаги.

Основные технические характеристики

Область применения

• Стационарная прокладка в кабельных сооружениях, коллекторах, производственных и складских помещениях, электростанциях и распределительных пунктах.
• Монтаж на открытом воздухе, кабельных эстакадах, в лотках и коробах при условии отсутствия опасности механических повреждений и растягивающих усилий.
• Электроснабжение промышленных объектов, жилых и общественных зданий, цеховых распределительных щитов и мощного технологического оборудования.
• Прокладка в помещениях с повышенным уровнем влажности, а также в сухих зонах различного типа.
