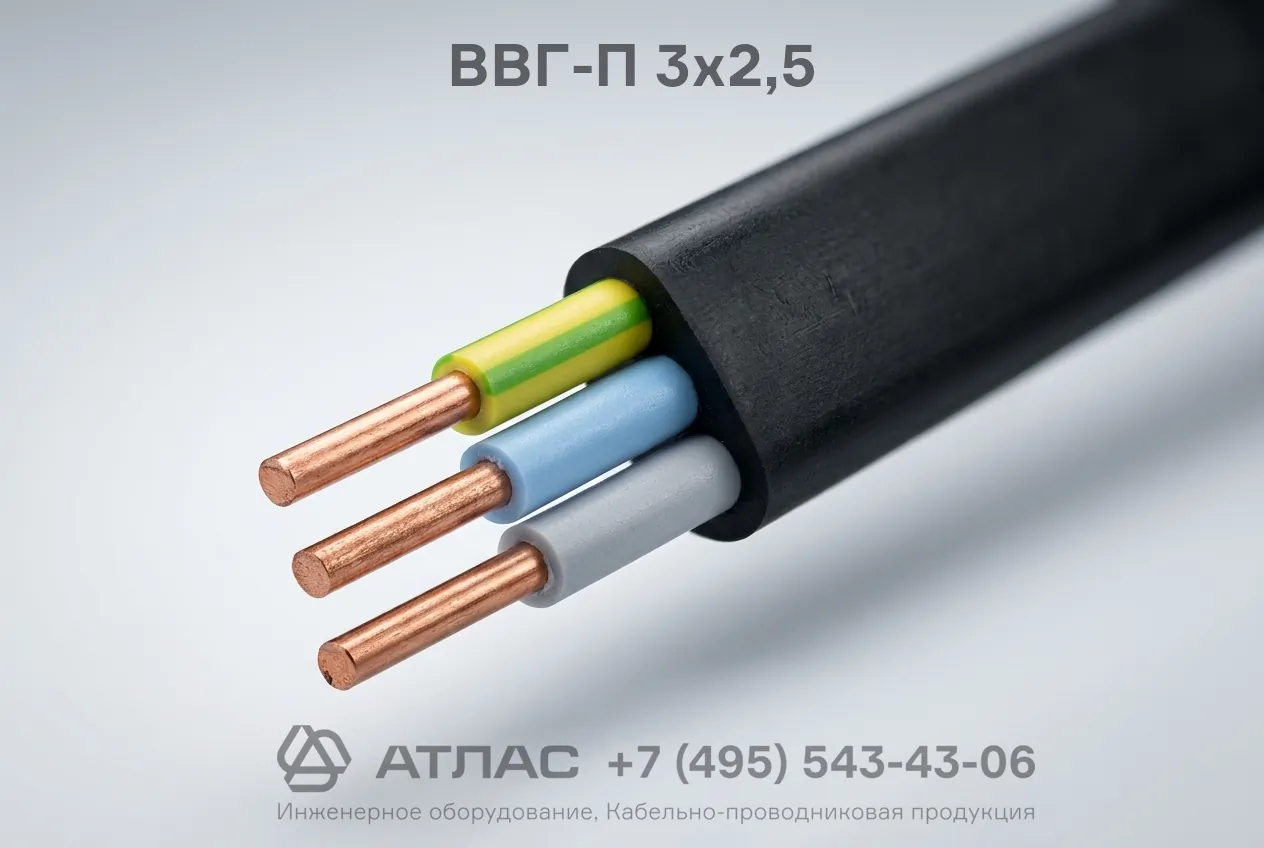

ВВГ-П 3х2,5 кабель силовой плоский медный 3-жильный сечением 2,5 мм2 на напряжение 0,66 кВ
509.33 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
119
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель ВВГ-П 3х2,5 силовой предназначен для распределения электроэнергии в сетях 0,66 кВ. Имеет плоскую конструкцию с тремя медными жилами сечением 2,5 мм² в надежной изоляции и оболочке из ПВХ пластиката.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
119
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат
Наружный диаметр, мм
10.2
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Категория пожарной опасности
О1.8.2.5.4
Кабель ВВГ-П 3х2,5 силовой — это трехжильный медный плоский кабель, предназначенный для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие характеризуется высокой механической надежностью, устойчивостью к воздействию влаги и стабильными изоляционными характеристиками благодаря применению поливинилхлоридного пластиката.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, эксплуатационные параметры и нормативная область применения кабеля.
Подробная расшифровка маркировки
Обозначение кабельного изделия содержит исчерпывающую информацию о его конструктивном исполнении и материалах:
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Г — отсутствие защитных покровов поверх оболочки («голый», без брони);
- П — плоское исполнение кабеля (жилы расположены параллельно в одной плоскости);
- 3 — количество медных токопроводящих жил;
- 2,5 — номинальное сечение каждой токопроводящей жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — однопроволочные круглые медные проводники 1 класса гибкости в соответствии с ГОСТ 22483.
- Изоляция — слой поливинилхлоридного пластиката пониженной пожароопасности с отличительной цветовой расцветкой жил (фазные, нулевая и заземляющая).
- Расположение жил — три изолированные жилы уложены параллельно в один ряд без скручивания.
- Наружная оболочка — сплошной защитный слой из поливинилхлоридного пластиката, наложенный поверх параллельно уложенных жил с заполнением технологических промежутков.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ при частоте 50 Гц |
| Количество и номинальное сечение жил | 3х2,5 мм² |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Допустимая температура монтажа без предварительного подогрева | не ниже -15 °C |
| Максимальная длительно допустимая температура нагрева жил | +70 °C |
| Предельная температура нагрева жил при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров (по меньшей стороне) |
| Расчетный наружный размер | 10,2 мм |
| Расчетный вес (масса) 1 км кабеля | 119 кг |
| Электрическое сопротивление изоляции при температуре +20 °C | не менее 10 МОм·км |
| Срок службы кабеля | не менее 30 лет |
| Гарантийный срок эксплуатации | 5 лет со дня ввода в эксплуатацию |
Область применения
- Стационарная прокладка силовых и осветительных электрических сетей переменного тока в производственных, жилых и общественных зданиях.
- Монтаж розеточных групп, выключателей и силового электрооборудования внутри помещений с сухой и влажной средой.
- Скрытая прокладка под штукатурку, в строительные штробы, полости стен и бетонную стяжку благодаря плоской компактной форме.
- Открытый монтаж по стенам и потолкам, прокладка в кабельных каналах, коробах, гофрированных трубах и на металлических кабельных лотках при условии одиночной прокладки.
- Применение в условиях умеренного и холодного климата при соблюдении регламентированных температурных диапазонов эксплуатации.
