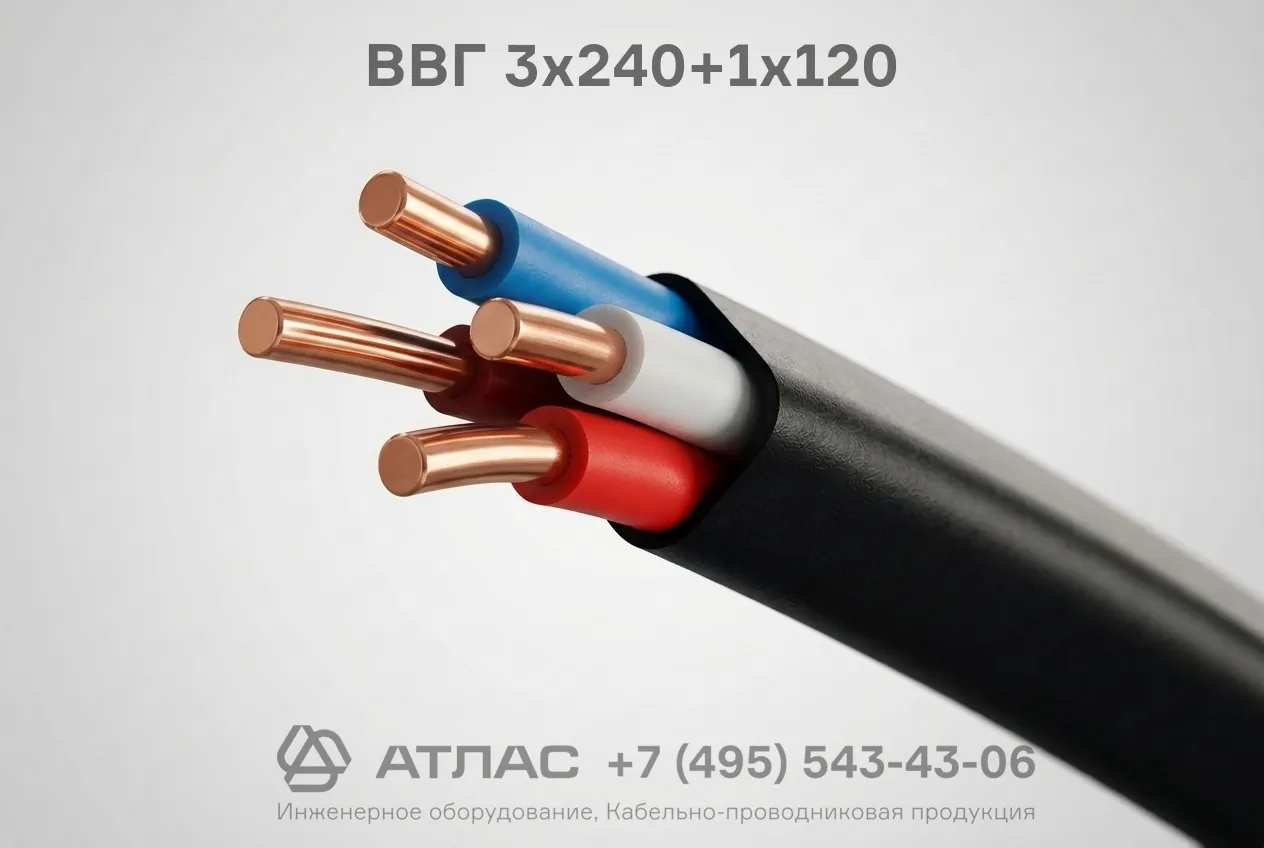

ВВГ 3х240+1х120 кабель силовой медный четырехжильный с изоляцией и оболочкой из ПВХ на напряжение 1 кВ

Кабель ВВГ 3х240+1х120 силовой — это надежное кабельное изделие с медными многопроволочными токопроводящими жилами, предназначенное для стационарного распределения и передачи электрической энергии. Конструкция включает изоляцию и защитную внешнюю оболочку из поливинилхлоридного пластиката. Кабель характеризуется высокой электрической проводимостью медных проводников, устойчивостью изоляционных материалов к климатическим перепадам температур и длительным сроком безаварийной эксплуатации в сетях переменного тока.

Ниже представлена детальная расшифровка маркировки, конструктивные элементы, нормативные технические параметры и типовая сфера применения данного силового кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГ 3х240+1х120 содержит полную информацию о структуре слоев, материалах и геометрических размерах проводников:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
• Г — отсутствие защитного бронированного покрова («голый»), кабель не предназначен для участков с растягивающими нагрузками;
• 3 — три основные фазные токопроводящие жилы;
• х240 — номинальное сечение основных жил составляет 240 мм²;
• +1 — одна дополнительная нулевая или заземляющая жила (PEN);
• х120 — номинальное сечение дополнительной жилы составляет 120 мм².

Конструкция кабеля

1. Токопроводящие жилы: медные круглые или секторные, многопроволочной структуры высокой гибкости и электропроводности.
2. Изоляция проводников: ПВХ пластикат с отличительной цветовой расцветкой жил согласно стандартам.
3. Скрутка: изолированные фазные и нулевая жилы скручены в единый сердечник.
4. Внутреннее заполнение: поливинилхлоридный состав, заполняющий промежутки между жилами для придания круглой формы кабелю.
5. Внешняя оболочка: сплошной защитный слой из поливинилхлоридного пластиката, предохраняющий конструкцию от механических повреждений и влаги.

Основные технические характеристики

Область применения

• Стационарная прокладка в электрических распределительных сетях промышленных предприятий и трансформаторных подстанций.
• Монтаж внутри кабельных сооружений, тоннелей, каналов, коллекторов и производственных помещений при отсутствии риска механических воздействий.
• Одиночная прокладка на кабельных эстакадах, открытых лотках и галереях в соответствии с правилами устройства электроустановок.
• Энергоснабжение мощных промышленных потребителей электроэнергии на номинальное напряжение 1 кВ.
