ВВГ 3х25+1х16 на 0,66 кВ кабель силовой медный с ПВХ изоляцией и оболочкой для стационарной прокладки

Кабель ВВГ 3х25+1х16 силовой — это кабельное изделие с медными токопроводящими жилами в поливинилхлоридной изоляции и оболочке, предназначенное для передачи и распределения электрической энергии в сетях переменного тока частотой 50 Гц на номинальное напряжение 0,66 кВ. Кабель характеризуется высокой надежностью, устойчивостью к воздействию климатических факторов в диапазоне температур от -50 °C до +50 °C, механической прочностью оболочки и долговечностью при стационарной прокладке.

Ниже приведена подробная расшифровка маркировки кабельного изделия, его послойная конструкция, нормативные технические параметры и типовая область применения.

Подробная расшифровка маркировки

Каждое буквенно-цифровое обозначение в наименовании кабеля определяет его конструктивные особенности и параметры проводников:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката;
• Г — «голый», отсутствие наружного защитного бронированного покрова поверх оболочки;
• 3х25 — три основные фазные токопроводящие жилы номинальным сечением 25 мм²;
• +1х16 — одна дополнительная жила (нулевая или заземления) номинальным сечением 16 мм².

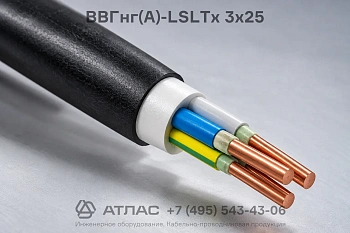

Конструкция кабеля

1. Токопроводящие жилы — медные проводники круглой или секторной формы, однопроволочные либо многопроволочные, соответствующие стандартам ГОСТ.
2. Изоляция — индивидуальный слой из поливинилхлоридного пластиката с цветовой или цифровой маркировкой жил для удобства монтажа.
3. Скрутка — изолированные жилы скручены в сердечник правильной геометрической формы; основные жилы имеют одинаковое сечение 25 мм², а нулевая жила меньшего сечения 16 мм² уложена в общую скрутку.
4. Внутреннее заполнение — экструдированный подслой или поясная изоляция, заполняющая промежутки между жилами и придающая кабелю округлую форму.
5. Наружная оболочка — сплошной защитный шланг из ПВХ пластиката, предохраняющий внутренние элементы кабеля от влаги, пыли и механических повреждений.

Основные технические характеристики

Область применения

• Стационарная прокладка в электрических сетях промышленных предприятий, административных, жилых и коммунальных зданий.
• Монтаж кабельных трасс внутри помещений с сухой, влажной и сырой средой, а также в частично затапливаемых сооружениях при отсутствии коррозионной активности.
• Прокладка по кабельным эстакадам, в специализированных блоках, кабельных полуэтажах, коллекторах, шахтах и туннелях при условии отсутствия опасности механических повреждений.
• Одиночная прокладка на открытом воздухе по стенам зданий, инженерным конструкциям и опорам при отсутствии прямых растягивающих нагрузок.
