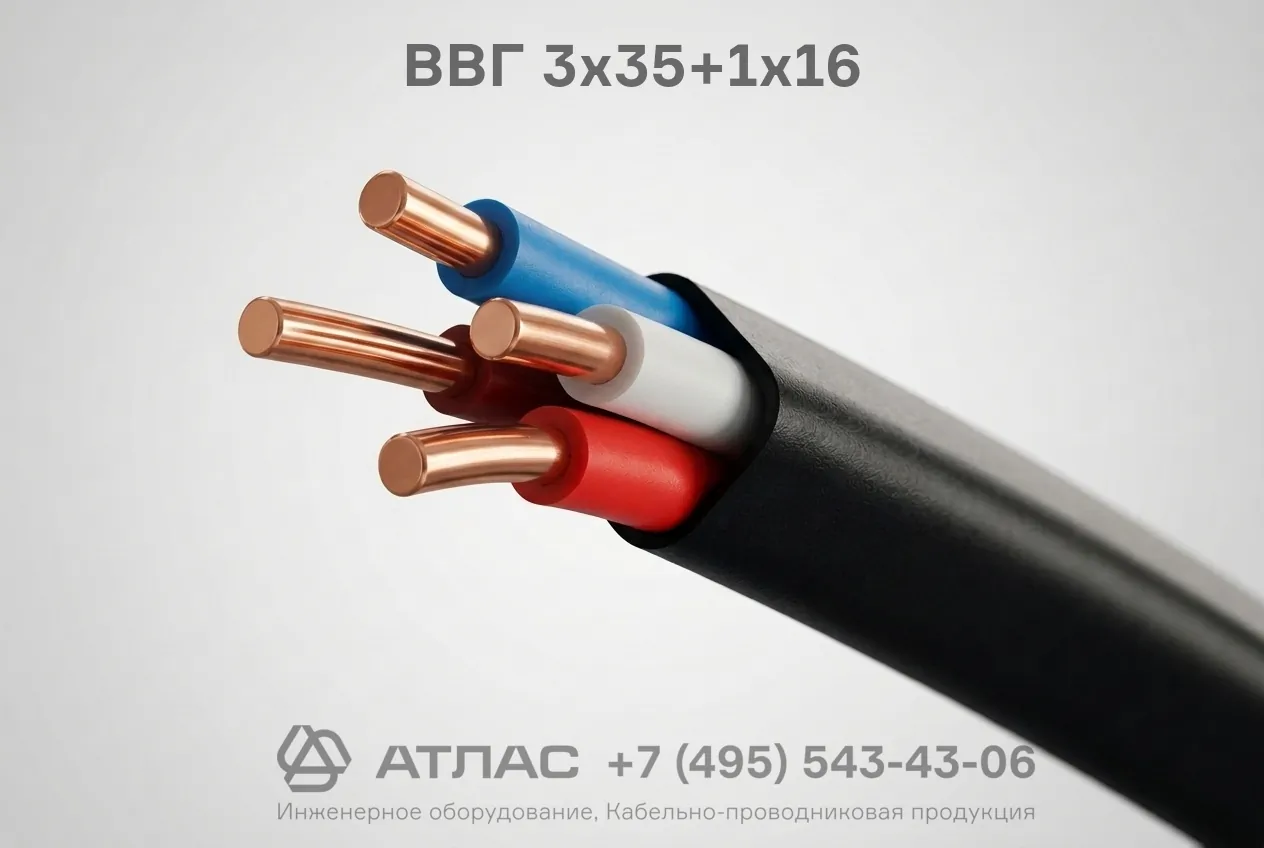

ВВГ 3х35+1х16 силовой кабель на напряжение 0,66 кВ с медными жилами в ПВХ изоляции и оболочке
Кабель ВВГ 3х35+1х16 силовой — это надежное кабельное изделие, предназначенное для передачи и распределения электрической энергии в стационарных установках. Кабель оснащен четырьмя медными токопроводящими жилами (три основные жилы сечением 35 мм² и одна дополнительная нулевая или заземляющая жила сечением 16 мм²), изолированными поливинилхлоридным пластикатом, и защищен прочной наружной оболочкой из ПВХ. Изделие характеризуется стойкостью к воздействию широкого температурного диапазона от -50 °C до +50 °C, рассчитано на номинальное переменное напряжение 0,66 кВ частотой 50 Гц и отличается длительным нормативным сроком службы не менее 30 лет при соблюдении условий монтажа и эксплуатации.
Ниже представлена подробная техническая расшифровка маркировки, конструктивное исполнение, эксплуатационные параметры и регламентированные области применения данного кабеля.
Подробная расшифровка маркировки
Буквенно-цифровое обозначение кабеля ВВГ 3х35+1х16 полностью раскрывает используемые материалы, конструкцию и параметры токопроводящих жил:
- В — первичная изоляция токопроводящих жил изготовлена из поливинилхлоридного (ПВХ) пластиката;
- В — внешняя защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
- Г — отсутствие специального защитного бронированного покрова («голый»), кабель не защищен от механических повреждений и ударных нагрузок;
- 3х35 — три основные фазные токопроводящие жилы номинальным сечением 35 мм² каждая;
- +1х16 — одна дополнительная нулевая жила (N) или жила заземления (PE) номинальным сечением 16 мм².
Конструкция кабеля
Конструктивное строение кабеля включает в себя следующие последовательные слои (по направлению от токопроводящих элементов наружу):
- Токопроводящие жилы — медные жилы круглой формы: 3 фазные сечением 35 мм² и 1 нулевая/заземляющая сечением 16 мм²;
- Изоляция жил — слой поливинилхлоридного пластиката с индивидуальной отличительной цветовой маркировкой;
- Скрутка жил — изолированные проводники скручены между собой в сердечник правильной формы;
- Внутреннее заполнение — полимерный состав, заполняющий промежутки между скрученными изолированными жилами для придания кабелю круглой формы;
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката, предохраняющий внутренние элементы от атмосферных факторов и влаги.
Основные технические характеристики
| Параметр | Нормативное значение |
|---|---|
| Номинальное переменное напряжение, частота 50 Гц | 0,66 кВ |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Допустимая температура монтажа без предварительного прогрева | не ниже -15 °C |
| Максимально допустимая относительная влажность воздуха (при +35 °C) | до 98 % |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров кабеля |
| Расчетный наружный диаметр | 27,5 мм |
| Расчетная масса (вес) изделия | 1411 кг/км |
| Срок службы кабельного изделия | не менее 30 лет |
Область применения
Кабель марки ВВГ предназначен для стационарной прокладки в электрических сетях промышленного и гражданского назначения:
- Прокладка в сухих и сырых производственных помещениях, кабельных полуэтажах, туннелях, каналах и коллекторах;
- Монтаж на специальных кабельных эстакадах, в блоках, коробах, лотках и трубах;
- Организация распределительных сетей на промышленных объектах, электростанциях и распределительных пунктах;
- Прокладка на открытом воздухе при условии исключения риска механических повреждений и прямых растягивающих нагрузок.
