ВВГ-П 3х4 кабель силовой плоский трехжильный с медными жилами в ПВХ изоляции на напряжение 0,66 кВ

Кабель ВВГ-П 3х4 силовой плоский — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках. Кабель отличается надежной изоляцией и внешней оболочкой из поливинилхлоридного пластиката, высокой стойкостью к воздействию внешних факторов при одиночной прокладке, а также плоской формой исполнения, существенно облегчающей монтаж в стесненных условиях и под штукатурку.

Ниже приведена подробная техническая информация о кабеле: расшифровка маркировки, послойная конструкция, нормативные параметры и рекомендованные области применения.

Подробная расшифровка маркировки

Обозначение марки ВВГ-П 3х4 содержит исчерпывающие данные о конструкции изделия:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката;
• Г — отсутствие защитного покрова («голый»), поверх оболочки нет бронированного слоя;
• П — плоское конструктивное исполнение (изолированные жилы расположены параллельно в одной плоскости);
• 3 — три токопроводящие жилы;
• 4 — номинальное сечение каждой токопроводящей жилы составляет 4 мм².

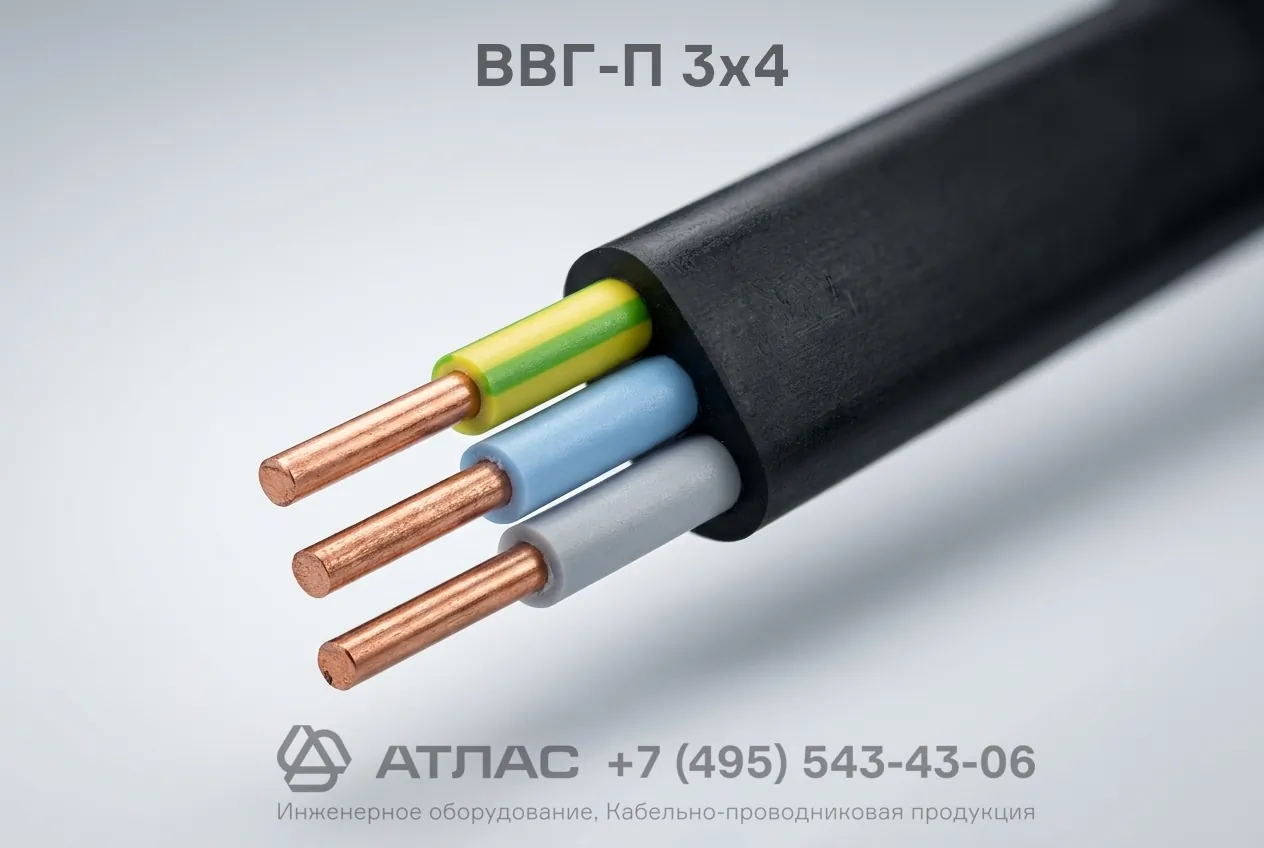

Конструкция кабеля

1. Токопроводящие жилы — медные, однопроволочные круглой формы, соответствующие 1 классу гибкости по ГОСТ 22483-2012.
2. Изоляция жил — выполнена из качественного ПВХ пластиката с цветовой маркировкой (фазные проводники, нулевой рабочий проводник синего цвета и проводник заземления желто-зеленого цвета).
3. Расположение жил — три изолированные жилы уложены в одной плоскости параллельно друг другу без скрутки.
4. Наружная оболочка — сплошной слой из поливинилхлоридного пластиката, защищающий жилы от механических повреждений и влаги, наложенный с заполнением межжильного пространства.

Основные технические характеристики

Область применения

• Стационарная прокладка в электрических сетях переменного тока номинальным напряжением 0,66 кВ частотой 50 Гц.
• Организация силовых линий питания электрооборудования, розеточных групп и мощных бытовых приборов в жилых, общественных и производственных зданиях.
• Монтаж внутри сухих и влажных помещений, в кабельных каналах, трубах, лотках, коробах, а также в бороздах стен под штукатурку.
• Одиночная прокладка в кабельных сооружениях и производственных помещениях в соответствии с требованиями пожарной безопасности.
