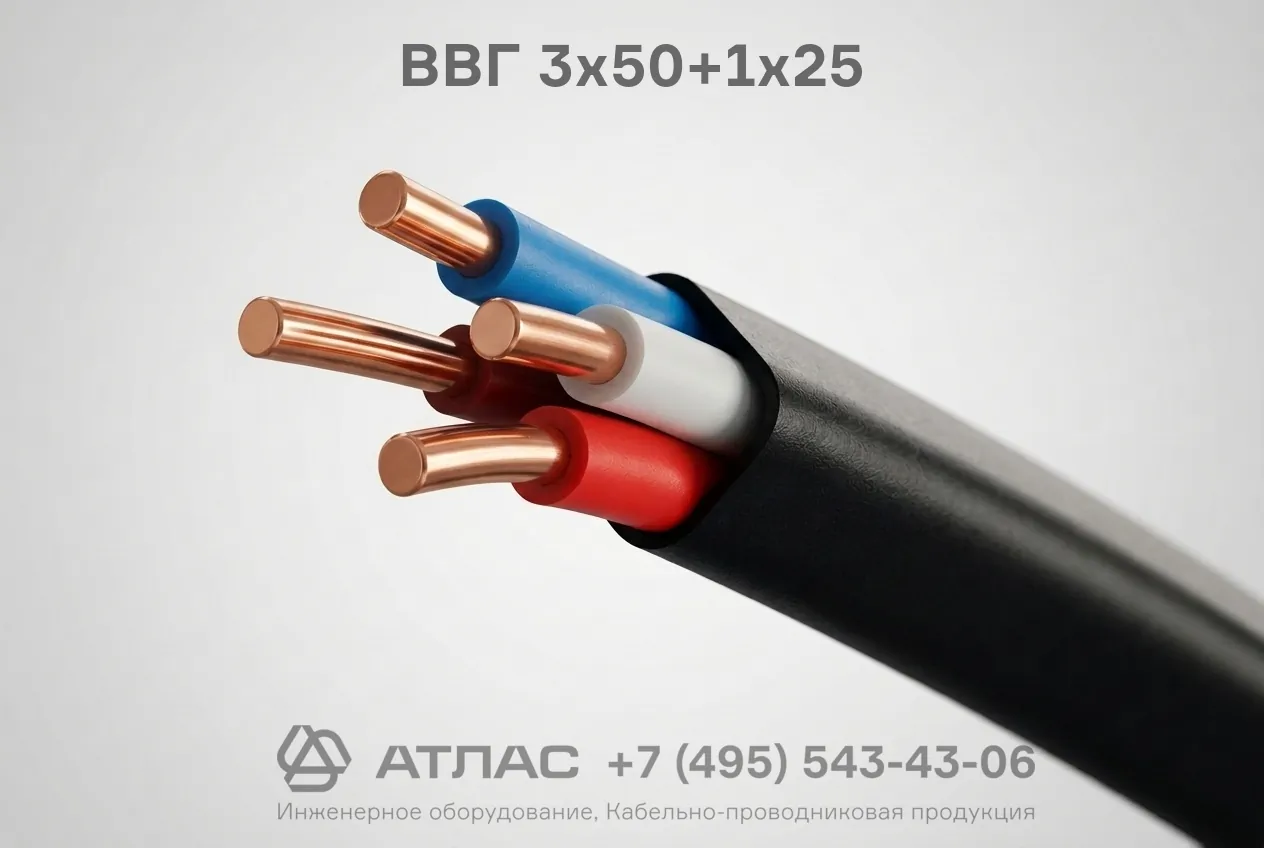

ВВГ 3х50+1х25 силовой медный кабель с ПВХ изоляцией и оболочкой 0,66 кВ
15 588.90 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
1985
Температура монтажа °C
:
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель силовой ВВГ 3х50+1х25 с медными жилами в изоляции и оболочке из ПВХ пластиката. Предназначен для стационарной передачи и распределения электроэнергии на напряжение 0,66 кВ при температуре от -50 до +50 °C.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
1985
Температура монтажа °C
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат
Наружный диаметр, мм
31.3
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Кабель силовой ВВГ 3х50+1х25 предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено медными токопроводящими жилами, надежной изоляцией и внешней оболочкой из поливинилхлоридного пластиката, что обеспечивает стабильную работу в широком диапазоне температур окружающей среды от -50 °C до +50 °C при относительной влажности воздуха до 98 %.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, базовые эксплуатационные параметры и область применения кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГ 3х50+1х25 содержит информацию о конструкции и параметрах проводников:
- В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
- Г — «голый», отсутствие защитных бронированных покровов поверх оболочки;
- 3х50 — три основные фазные токопроводящие жилы номинальным сечением 50 мм²;
- +1х25 — одна нулевая (N) или заземляющая (PE) жила уменьшенного сечения 25 мм².
Конструкция кабеля
- Токопроводящие медные жилы: три основные жилы сечением 50 мм² и одна дополнительная жила сечением 25 мм².
- Изоляция токопроводящих жил из поливинилхлоридного пластиката с цветовой маркировкой.
- Скрутка изолированных жил в сердечник.
- Внешняя защитная оболочка из поливинилхлоридного пластиката.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (частота 50 Гц) |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без предварительного подогрева | не ниже -15 °C |
| Максимальная допустимая температура жил при нагреве | +70 °C |
| Наружный диаметр кабеля (справочно) | 31,3 мм |
| Расчетная масса (вес) | 1985 кг/км |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Срок службы | не менее 30 лет |
Область применения
- Стационарная прокладка в кабельных сооружениях, коллекторах, производственных помещениях и кабельных эстакадах.
- Монтаж осветительных и силовых сетей внутри жилых, общественных и административных зданий.
- Прокладка на открытом воздухе при отсутствии угрозы механических повреждений и прямых растягивающих нагрузок.
- Электромонтажные работы в сухих и влажных помещениях с относительной влажностью до 98 %.
