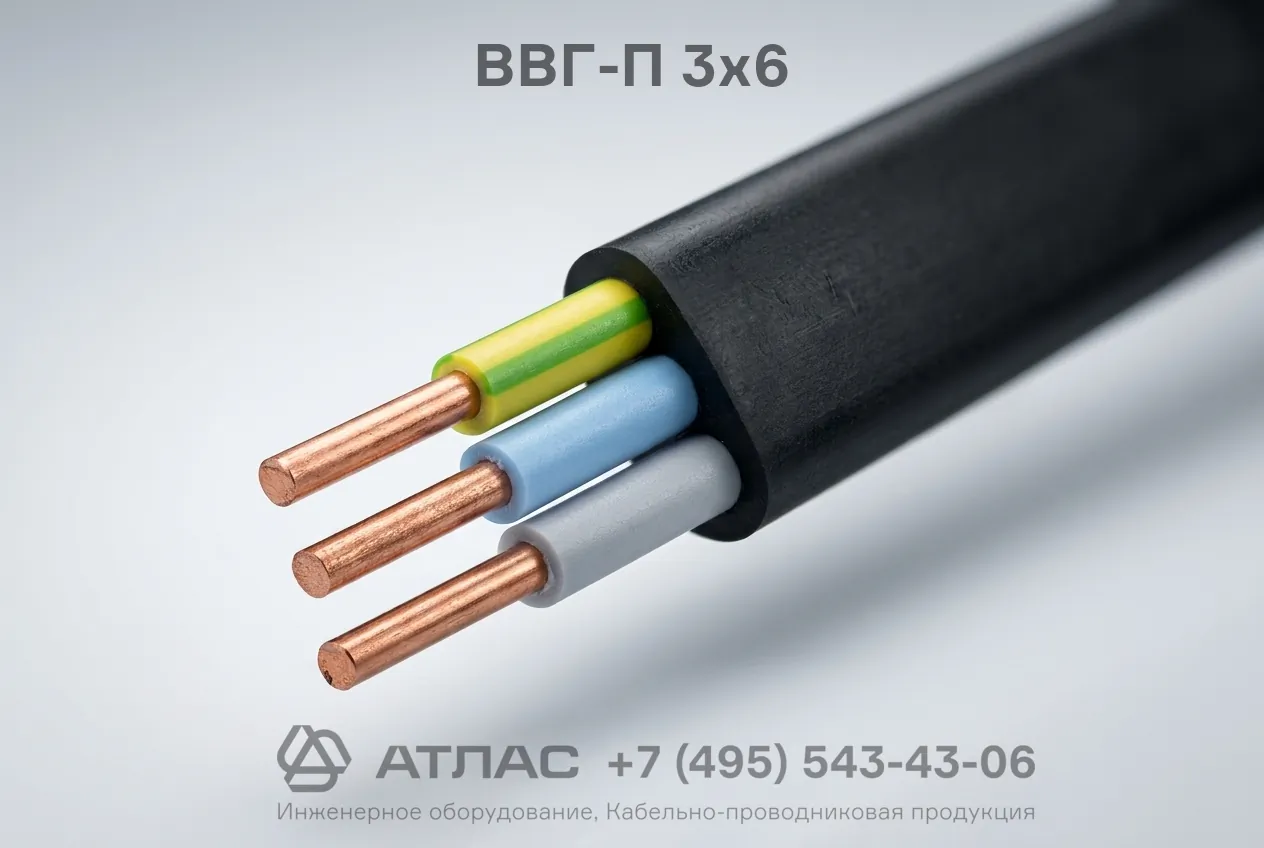

ВВГ-П 3х6 кабель силовой медный трехжильный плоский 0,66 кВ для стационарной электропроводки

Кабель ВВГ-П 3х6 силовой — это кабельное изделие с тремя медными токопроводящими жилами сечением 6 мм² в плоскопараллельном исполнении, предназначенное для стационарной передачи и распределения электроэнергии на номинальное переменное напряжение 0,66 кВ. Кабель характеризуется высокой эксплуатационной надежностью, устойчивостью изоляции и внешней оболочки из поливинилхлоридного пластиката к воздействию факторов внешней среды, а также удобством монтажа в стесненных пространствах за счет плоской формы.

Ниже представлена подробная расшифровка маркировки, послойное описание конструкции, таблица ключевых технических параметров и условия применения кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГ-П 3х6 содержит сведения о конструкции, материалах и размерных параметрах изделия:

• Отсутствие буквы А в начале — токопроводящие жилы изготовлены из меди.
• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката.
• В — защитная наружная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката.
• Г — «голый», отсутствие наружного защитного бронированного покрова поверх оболочки.
• П — плоское исполнение, жилы расположены в одной плоскости параллельно друг другу.
• 3 — количество токопроводящих жил.
• 6 — номинальное сечение токопроводящей жилы, мм².

Конструкция кабеля

1. Токопроводящие жилы — медные однопроволочные круглые жилы сечением 6 мм², соответствующие 1 классу по ГОСТ 22483.
2. Изоляция жил — слой изоляции из поливинилхлоридного пластиката с индивидуальной цветовой расцветкой жил.
3. Расположение жил — изолированные жилы уложены параллельно в один ряд без скрутки.
4. Наружная оболочка — сплошной защитный слой из ПВХ пластиката, наложенный поверх параллельно уложенных жил с заполнением промежутков.

Основные технические характеристики

Область применения

• Стационарная прокладка в электрических силовых и осветительных сетях жилых, административных и промышленных зданий.
• Монтаж кабельных линий в сухих и влажных помещениях, кабельных эстакадах, коробах и кабельных каналах.
• Монтаж в штробах стен под штукатурку, в пустотах строительных конструкций и за подвесными потолками.
• Одиночная прокладка в кабельных сооружениях и производственных помещениях при отсутствии риска механических повреждений.
