ВВГ 3х70+1х35 силовой медный кабель с ПВХ изоляцией на напряжение 1 кВ для стационарной прокладки

Кабель ВВГ 3х70+1х35 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ номинальной частотой 50 Гц. Изделие оснащено медными токопроводящими жилами и надежной изоляцией из поливинилхлоридного пластиката. Кабель характеризуется высокой надежностью при эксплуатации в диапазоне температур от -50 °C до +50 °C, устойчивостью к воздействию относительной влажности воздуха до 98% и длительным сроком службы не менее 30 лет.

Ниже представлена подробная расшифровка маркировки, послойная конструкция и технические параметры изделия.

Подробная расшифровка маркировки

Обозначение марки раскрывает конструктивное исполнение и параметры кабельного изделия:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката;
• В — наружная оболочка кабеля изготовлена из поливинилхлоридного пластиката;
• Г — отсутствие защитных бронированных покровов (голый кабель);
• 3х70 — три основные токопроводящие фазные жилы номинальным сечением 70 мм²;
• +1х35 — одна дополнительная нулевая или заземляющая жила уменьшенного сечения 35 мм².

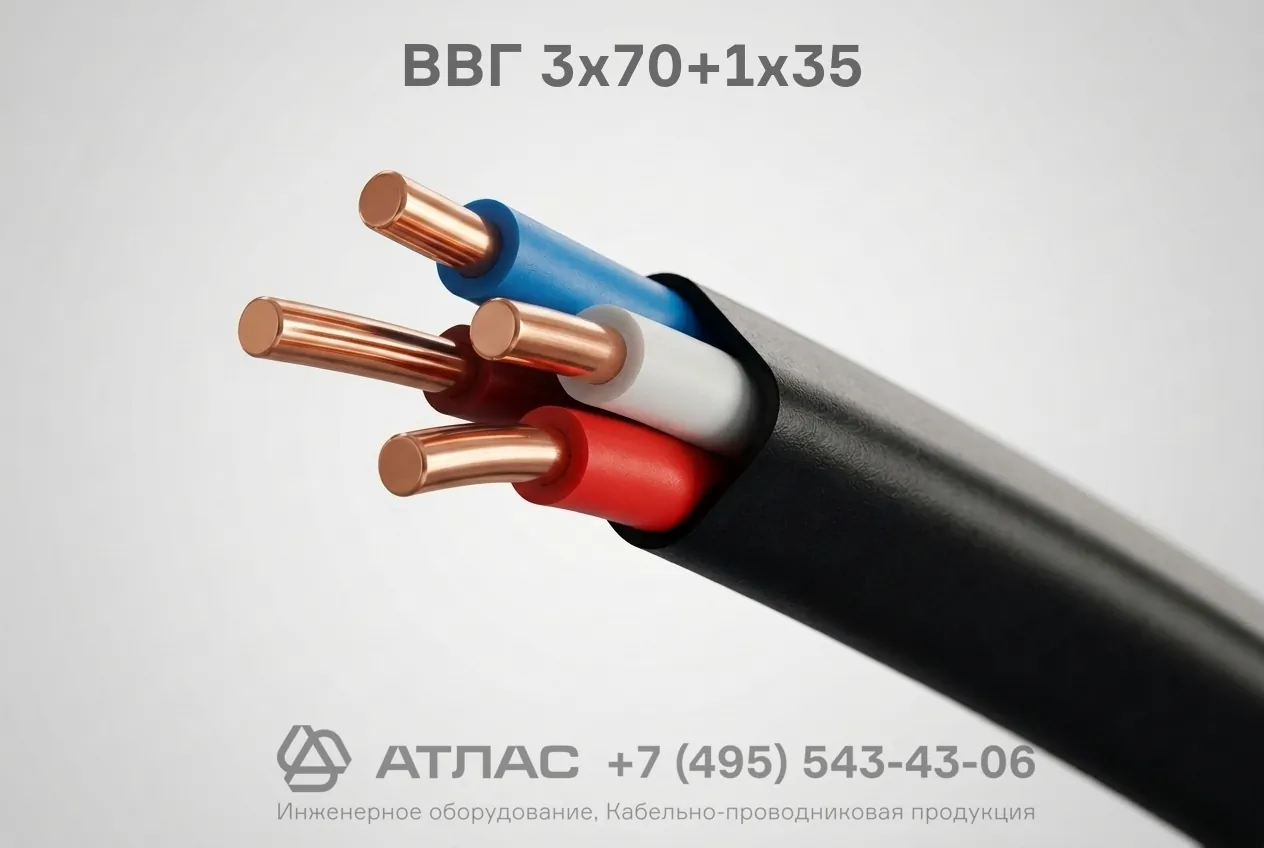

Конструкция кабеля

1. Токопроводящие жилы — медные, круглой или секторной формы, многопроволочные, соответствующие нормам ГОСТ 22483.
2. Изоляция — из поливинилхлоридного (ПВХ) пластиката с отличительной цветовой маркировкой каждой жилы.
3. Скрутка — изолированные фазные и нулевая жилы скручены в единый сердечник.
4. Внутреннее заполнение (поясная изоляция) — экструдированный поливинилхлоридный состав, заполняющий промежутки между жилами и придающий изделию круглую форму.
5. Внешняя оболочка — прочный слой поливинилхлоридного пластиката, защищающий сердечник кабеля от механических повреждений и внешних климатических воздействий.

Основные технические характеристики

Область применения

• Стационарная прокладка в электрических сетях переменного тока на промышленных предприятиях и объектах энергетики.
• Монтаж в кабельных сооружениях, туннелях, коллекторах, каналах, производственных помещениях и на специальных кабельных эстакадах.
• Прокладка по стенам зданий, сооружений, а также на открытом воздухе при отсутствии угрозы механических повреждений и прямых растягивающих нагрузок.
• Обеспечение электроснабжения силовых распределительных щитов, комплектных трансформаторных подстанций и мощного промышленного оборудования.
