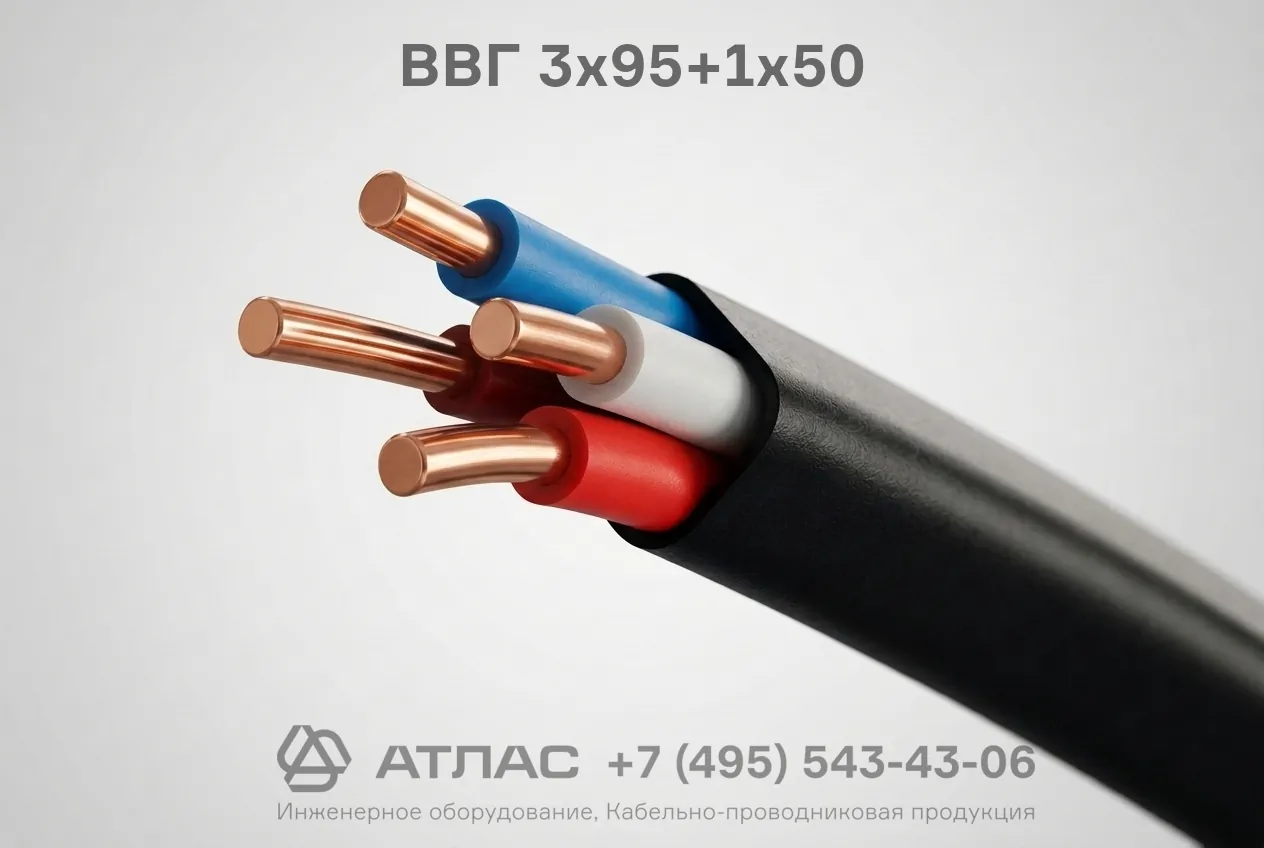

ВВГ 3х95+1х50 силовой кабель с медными жилами в изоляции и оболочке из ПВХ на напряжение 1 кВ

Кабель ВВГ 3х95+1х50 силовой — это кабельное изделие с медными токопроводящими жилами в изоляции и оболочке из поливинилхлоридного пластиката. Кабель предназначен для стационарной прокладки в электросетях, отличается высокой надежностью, устойчивостью к влажности до 98% при температуре до +35 °C и широким диапазоном рабочих температур от -50 °C до +50 °C.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, технические характеристики и типовая область применения данной марки.

Подробная расшифровка маркировки

Обозначение марки ВВГ 3х95+1х50 содержит исчерпывающую информацию о материалах и конструктивных параметрах изделия:

• (отсутствие буквы А в начале) — токопроводящие жилы выполнены из меди
• В — изоляция токопроводящих жил изготовлена из поливинилхлоридного пластиката (ПВХ)
• В — наружная защитная оболочка выполнена из поливинилхлоридного пластиката (ПВХ)
• Г — отсутствие защитного покрова (брони), кабель является «голым»
• 3 — количество основных фазных жил
• 95 — номинальное сечение основных жил, мм²
• +1 — одна дополнительная нулевая или заземляющая жила
• 50 — номинальное сечение дополнительной жилы, мм²

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, круглой или секторной формы (3 основные сечением 95 мм² и 1 нулевая сечением 50 мм²).
2. Изоляция — из поливинилхлоридного пластиката пониженной пожароопасности с цветовой маркировкой жил.
3. Скрутка — изолированные жилы скручены в сердечник концентрической скруткой.
4. Внутреннее заполнение — промежутки между жилами заполнены невулканизированной резиновой смесью или ПВХ составом для придания кабелю круглой формы.
5. Наружная оболочка — сплошной защитный слой из поливинилхлоридного пластиката, устойчивый к внешним климатическим факторам.

Основные технические характеристики

Область применения

• Передача и распределение электрической энергии в стационарных установках на номинальное напряжение 1 кВ.
• Прокладка в сухих и влажных производственных помещениях, кабельных эстакадах, коллекторах, каналах и туннелях при отсутствии опасности механических повреждений.
• Одиночная прокладка в кабельных сооружениях и производственных помещениях (при групповой прокладке требуется применение огнезащитных покрытий).
• Прокладка на открытом воздухе при условии защиты от прямого воздействия солнечных лучей и механических нагрузок.
