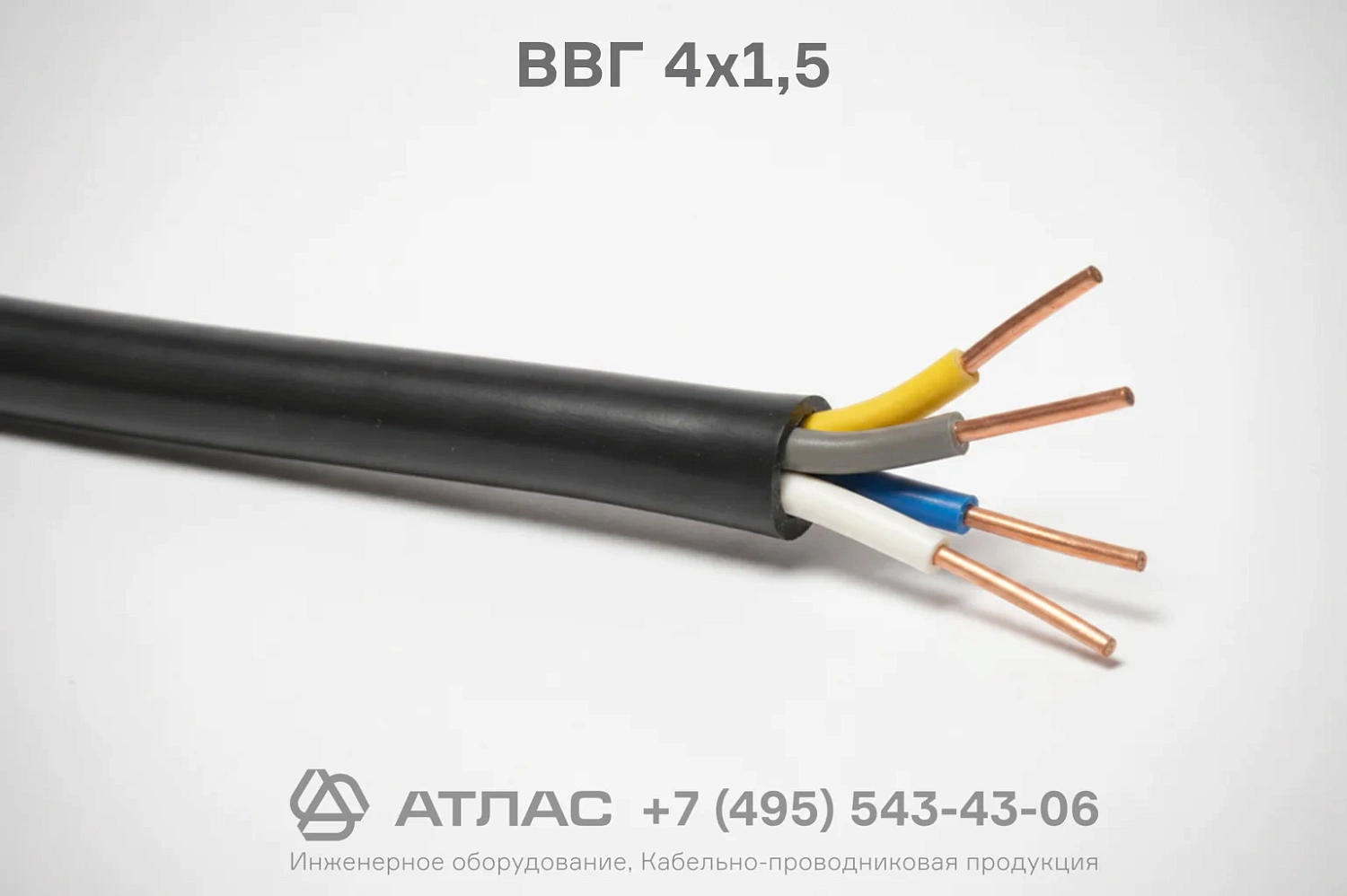

ВВГ 4х1,5 кабель силовой медный четырехжильный сечением 1,5 мм2 на номинальное напряжение 0,66 кВ
Кабель ВВГ 4х1,5 силовой — это надежное электротехническое изделие с четырьмя медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Проводник отличается проверенной классической конструкцией с изоляцией и наружной защитной оболочкой из поливинилхлоридного пластиката, обеспечивающими устойчивость к влаге, химическим воздействиям и механическим нагрузкам при стационарной прокладке, а также эксплуатацию в широком диапазоне температур окружающей среды от -50 °C до +50 °C.
Ниже представлена подробная техническая расшифровка маркировки, конструктивное исполнение, перечень основных характеристик и типовые области применения кабельного изделия.
Подробная расшифровка маркировки
Обозначение марки кабеля содержит исчерпывающие данные о применяемых изоляционных материалах, степени защищенности и конструктивных параметрах жил:
- В — первичная изоляция токопроводящих жил изготовлена из поливинилхлоридного (ПВХ) пластиката, обладающего высокими диэлектрическими свойствами;
- В — внешняя защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката, предохраняющего внутренние элементы от внешних воздействий среды;
- Г — «голый», свидетельствует об отсутствии защитного бронированного покрова поверх оболочки;
- 4 — количество токопроводящих жил в кабеле;
- 1,5 — номинальное поперечное сечение каждой медной токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — четыре круглые медные жилы монолитной (однопроволочной) конструкции 1 класса гибкости сечением 1,5 мм².
- Изоляция — слой поливинилхлоридного пластиката пониженной пожароопасности, наложенный на каждую токопроводящую жилу с индивидуальной цветовой идентификацией (включая нулевую жилу и жилу заземления).
- Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
- Внутреннее заполнение — промежутки между скрученными изолированными жилами заполнены негигроскопичным материалом для придания кабелю круглой формы.
- Наружная оболочка — сплошной защитный слой из поливинилхлоридного пластиката, стойкого к ультрафиолету и климатическим воздействиям.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Количество и сечение жил | 4х1,5 мм² |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без подогрева | -15 °C |
| Относительная влажность воздуха при температуре до +35 °C | до 98% |
| Максимальная длительно допустимая температура жил | +70 °C |
| Предельно допустимая температура нагрева жил при КЗ | +160 °C |
| Минимальный радиус изгиба при монтаже | не менее 10 наружных диаметров |
| Наружный диаметр (справочно) | 11 мм |
| Расчетная масса (вес) | 113 кг/км |
| Строительный стандарт | ГОСТ 31996-2012 |
| Срок службы | не менее 30 лет |
Область применения
- Стационарная прокладка в кабельных сооружениях, коллекторах, производственных и складских помещениях, а также в сухих и сырых каналах;
- Одиночная прокладка в жилых, общественных и административных зданиях в составе распределительных и силовых цепей;
- Монтаж осветительных сетей, силовых сборок, распределительных щитов и технологического оборудования;
- Прокладка на открытом воздухе при условии исключения прямого механического повреждения и защиты от ультрафиолетового излучения (в кабельных каналах, коробах или трубах).
