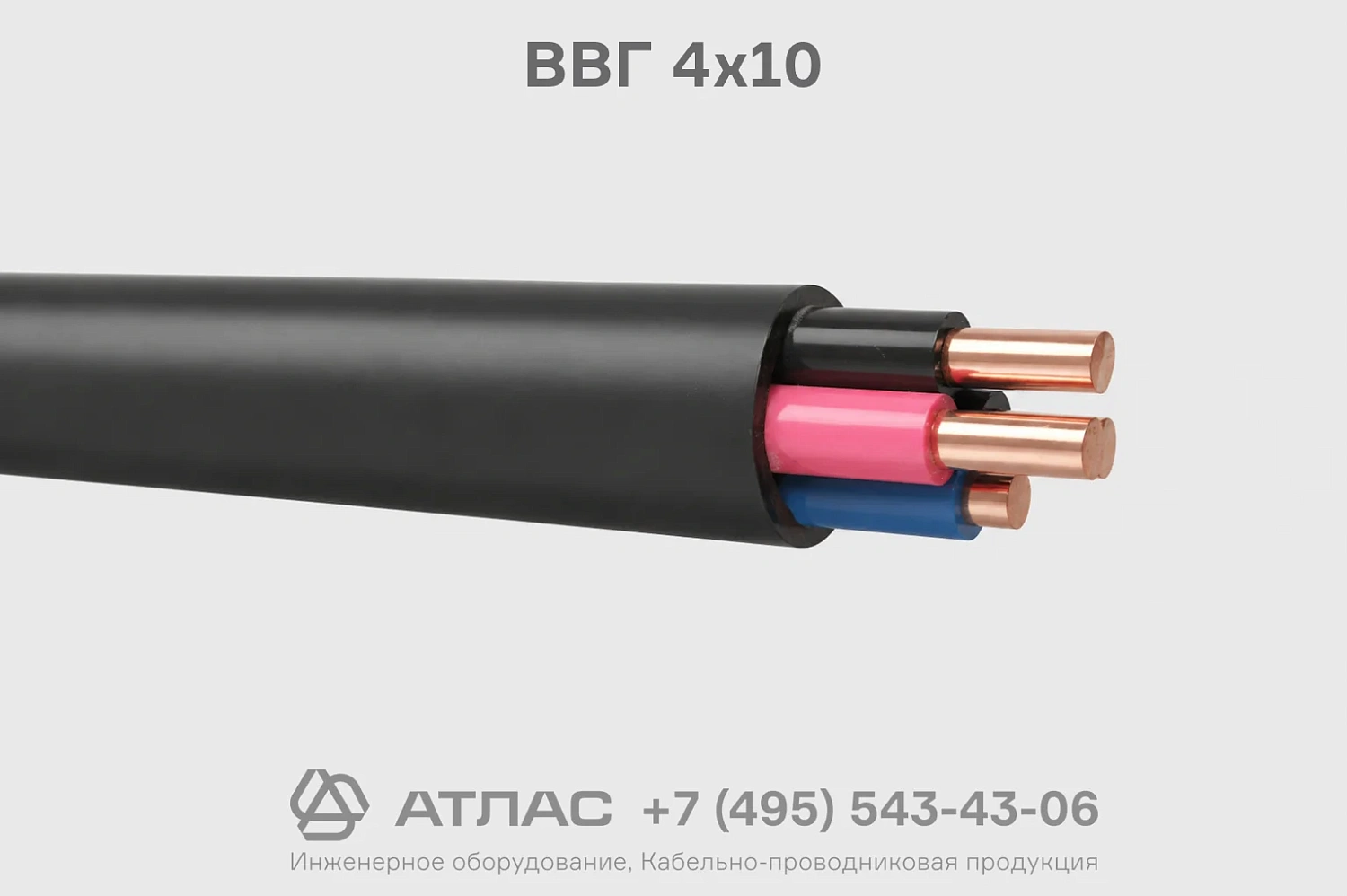

ВВГ 4х10 силовой четырехжильный медный кабель 0,66 кВ для стационарной прокладки электросетей

Кабель ВВГ 4х10 силовой — это надежное кабельное изделие с медными токопроводящими жилами, предназначенное для стационарной передачи и перераспределения электрической энергии. Конструкция включает изоляцию и защитную наружную оболочку из поливинилхлоридного пластиката без бронепокрова. Изделие отличается высокой электрической проводимостью медных проводников, устойчивостью к широкому температурному диапазону окружающей среды от -50 °C до +50 °C, механической гибкостью и длительным безаварийным сроком службы не менее 30 лет.

Ниже представлена подробная техническая расшифровка маркировки, конструктивные элементы, нормативные эксплуатационные характеристики и рекомендуемые области монтажа данного кабеля.

Подробная расшифровка маркировки

Обозначение кабельного изделия ВВГ 4х10 содержит исчерпывающую информацию о ключевых конструктивных особенностях и типоразмере:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката повышенной электрической прочности;
• В — наружная защитная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката, стойкого к климатическим факторам;
• Г — «голый», подтверждает отсутствие наружного защитного бронированного покрова поверх поливинилхлоридной оболочки;
• 4 — количество токопроводящих медных жил в составе сердечника;
• 10 — номинальная площадь поперечного сечения каждой токопроводящей жилы, выраженная в квадратных миллиметрах (мм²).

Конструкция кабеля

1. Токопроводящие жилы — 4 круглые медные жилы сечением 10 мм² (однопроволочные 1 класса или многопроволочные 2 класса по ГОСТ 22483).
2. Изоляция проводников — экструдированный слой поливинилхлоридного (ПВХ) пластиката с индивидуальной сплошной или полосовой цветовой маркировкой.
3. Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
4. Внутреннее заполнение — слой невулканизированной резиновой смеси или полимерного компаунда для заполнения межжильного пространства и придания кабелю круглой формы.
5. Наружная оболочка — сплошной герметичный шланг из ПВХ пластиката, защищающий сердечник от механических и атмосферных воздействий.

Основные технические характеристики

Область применения

• Стационарная прокладка в электрических распределительных сетях на номинальное напряжение 0,66 кВ.
• Монтаж внутри сухих, сырых и частично затапливаемых производственных, складских и технических помещений.
• Одиночная прокладка в кабельных эстакадах, блоках, галереях, специализированных лотках и распределительных шкафах.
• Прокладка на вертикальных, наклонных и горизонтальных участках кабельных трасс без ограничения уровня разности высот.
• Питание стационарных станков, силовых установок, вводно-распределительных устройств и технологического оборудования.
