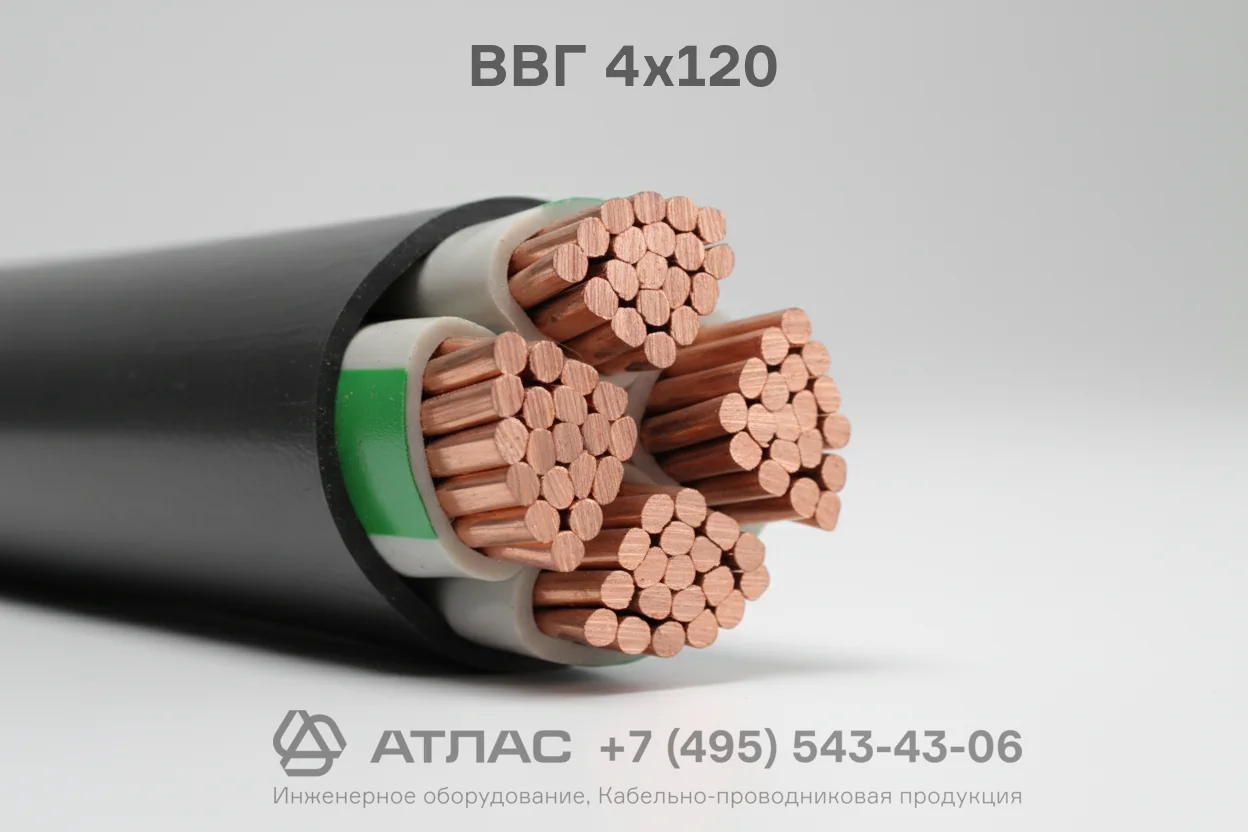

ВВГ 4х120 медный четырехжильный силовой кабель 1 кВ с ПВХ изоляцией для стационарной прокладки
341.96 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
4902
Температура монтажа °C
:
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель силовой ВВГ 4х120 предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное напряжение 1 кВ. Изделие оснащено четырьмя медными жилами с надежной ПВХ изоляцией и оболочкой.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
4902
Температура монтажа °C
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат
Наружный диаметр, мм
43.5
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Категория пожарной опасности
О1.8.2.5.4
Кабель силовой ВВГ 4х120 — это четырехжильный силовой проводник с медными токопроводящими жилами сечением 120 мм², предназначенный для передачи и распределения электроэнергии в стационарных установках. Изделие характеризуется высокой надежностью, устойчивостью к воздействию влаги и широким температурным диапазоном эксплуатации, обеспечивая стабильное электроснабжение промышленных и инфраструктурных объектов при номинальном напряжении до 1 кВ.
Ниже представлена подробная расшифровка маркировки, конструктивное устройство, технические характеристики и рекомендованная область применения кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГ 4х120 содержит полную информацию о конструктивных особенностях и типоразмере изделия:
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Г — отсутствие защитного бронированного покрова («голый»), кабель не защищен от прямого механического воздействия;
- 4 — количество токопроводящих жил внутри кабеля;
- 120 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — медные, многопроволочные, круглой или секторной формы, соответствующие 1 или 2 классу гибкости по ГОСТ 22483.
- Изоляция — поливинилхлоридный пластикат пониженной горючести с отличительной цветовой маркировкой каждой жилы.
- Скрутка — изолированные жилы скручены в сердечник правильной формы с заполнением промежутков между ними.
- Внутренняя оболочка — экструдированный подслой, фиксирующий форму скрутки и обеспечивающий герметичность.
- Наружная оболочка — прочный защитный шланг из поливинилхлорида, предохраняющий кабель от влаги и агрессивных факторов внешней среды.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 1 кВ (частота 50 Гц) |
| Диапазон рабочих температур | от -50 °C до +50 °C |
| Минимальная температура прокладки без предварительного подогрева | -15 °C |
| Максимальная температура нагрева жил при эксплуатации | +70 °C |
| Предельная температура жил при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Расчетный наружный диаметр | 43,5 мм |
| Расчетная масса (вес) 1 км кабеля | 4902 кг |
| Допустимая относительная влажность воздуха (при +35 °C) | до 98% |
| Срок службы | не менее 30 лет |
Область применения
- Стационарная прокладка в кабельных сооружениях, коллекторах, производственных помещениях и на кабельных эстакадах.
- Монтаж на открытом воздухе при исключении риска механических повреждений и значительных растягивающих усилий.
- Электроснабжение распределительных щитов, трансформаторных подстанций и силовых промышленных агрегатов.
- Прокладка в сухих и влажных производственных помещениях, туннелях и каналах при отсутствии опасности затопления.
