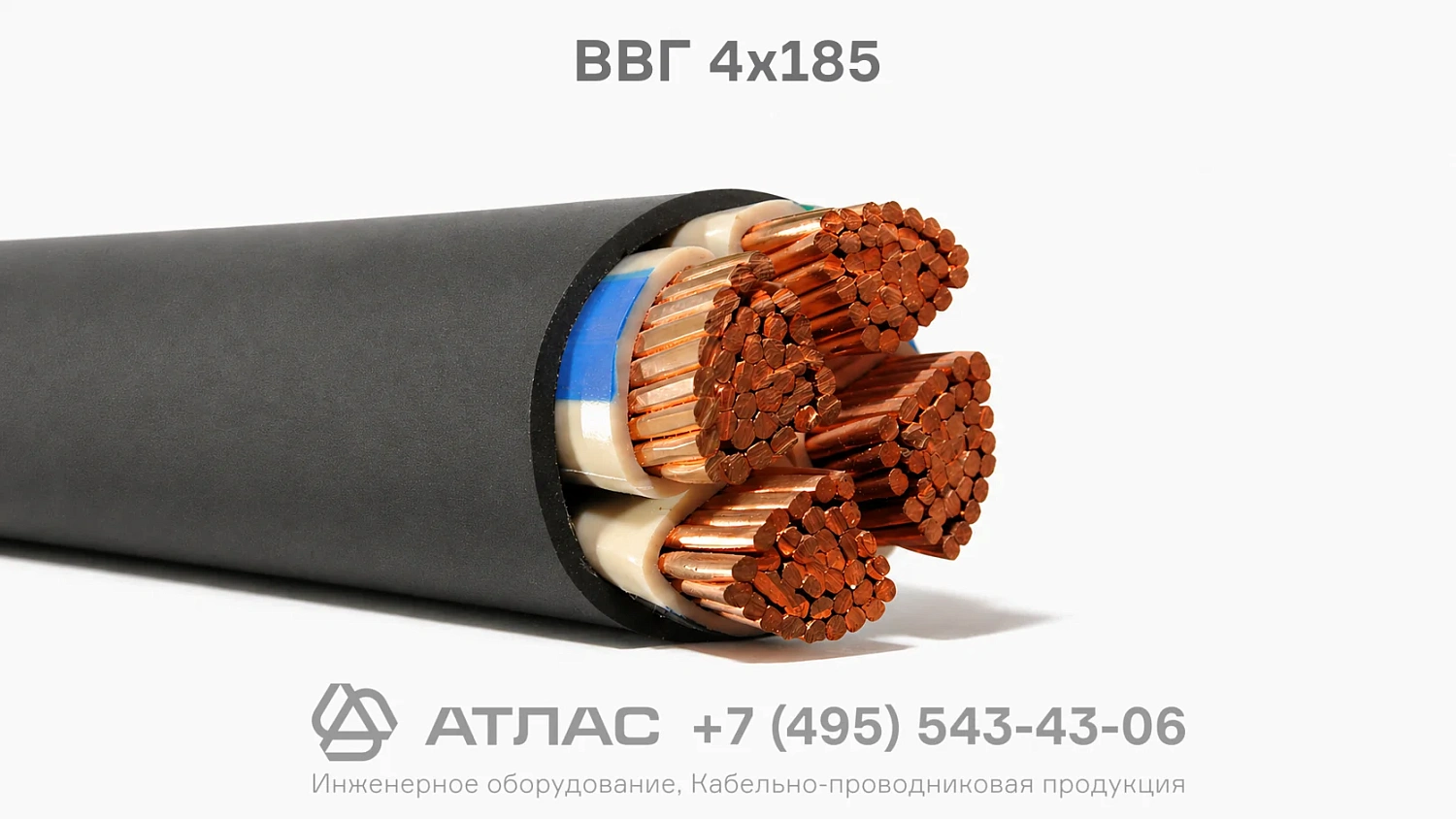

ВВГ 4х185 силовой четырехжильный медный кабель 1 кВ в поливинилхлоридной изоляции и оболочке

Кабель ВВГ 4х185 силовой — это четырехжильный кабель с медными токопроводящими жилами, предназначенный для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Изделие характеризуется высокой электрической проводимостью, механической прочностью, стойкостью к воздействию окружающей среды в широком температурном диапазоне от -50 °C до +50 °C и расчетным сроком службы не менее 30 лет.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и рекомендуемая область применения кабеля.

Подробная расшифровка маркировки

Обозначение кабельного изделия содержит исчерпывающую информацию о его материалах и конструктивных параметрах:

• В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
• Г — отсутствие защитного покрова (брони), кабель является «голым»;
• 4 — количество токопроводящих жил в кабеле;
• 185 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах.

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, круглой или секторной формы, соответствующие 1 или 2 классу гибкости по ГОСТ 22483.
2. Изоляция жил — поливинилхлоридный пластикат с индивидуальной цветовой кодировкой жил для удобства фазировки при подключении.
3. Скрутка — изолированные жилы скручены в сердечник вокруг центрального жгута или без него.
4. Внутреннее заполнение — поливинилхлоридный пластикат или мелонаполненная невулканизированная резина для придания кабелю круглой формы и заполнения межжильного пространства.
5. Наружная оболочка — сплошной защитный слой из поливинилхлоридного пластиката, обеспечивающий защиту внутренних элементов от пыли, влаги и механических факторов.

Основные технические характеристики

Область применения

• Стационарная прокладка в производственных, жилых, складских и общественных зданиях.
• Монтаж в кабельных сооружениях, коллекторах, кабельных полуэтажах, туннелях, эстакадах и лотках.
• Организация распределительных электрических сетей на промышленных объектах при отсутствии риска механических повреждений и растягивающих усилий.
• Прокладка на открытом воздухе при условии защиты от прямого солнечного излучения и механических воздействий.
