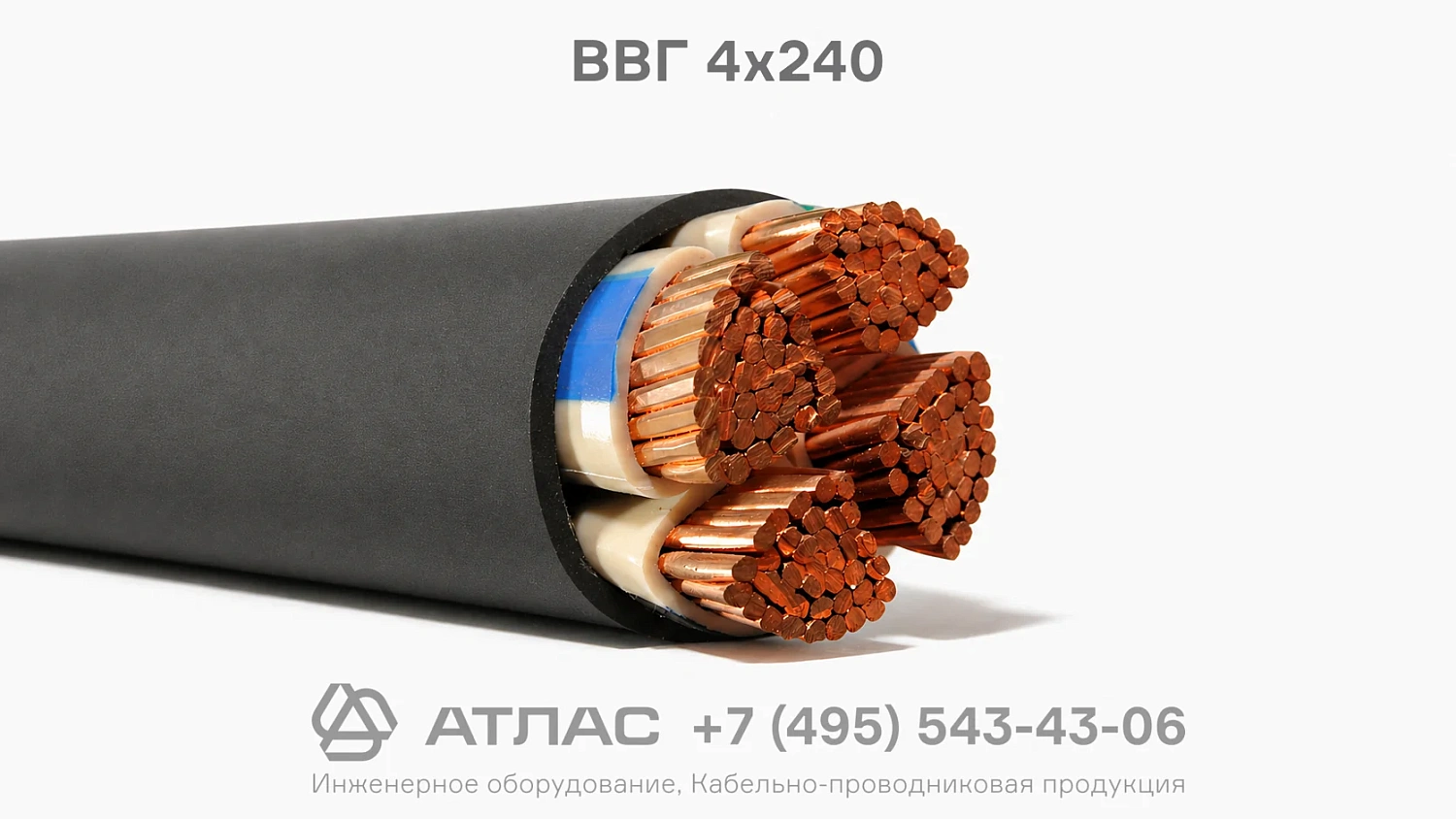

ВВГ 4х240 силовой медный кабель 1 кВ для стационарной прокладки в изоляции и оболочке из ПВХ
1 341.22 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
9546
Температура монтажа °C
:
от -15
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель ВВГ 4х240 силовой предназначен для передачи и распределения электроэнергии в стационарных установках на напряжение 1 кВ. Имеет 4 медные токопроводящие жилы сечением 240 мм² в поливинилхлоридной изоляции и оболочке без защитной брони.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
9546
Температура монтажа °C
от -15
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат
Наружный диаметр, мм
57.8
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Время работы в открытом огне
нет
Категория пожарной опасности
О1.8.2.5.4
Кабель ВВГ 4х240 силовой — это четырёхжильный силовой кабель с медными токопроводящими жилами крупного сечения в поливинилхлоридной изоляции и оболочке, не имеющий защитного бронированного покрова. Изделие предназначено для передачи и распределения электроэнергии в стационарных установках при переменном напряжении до 1 кВ частотой 50 Гц, отличаясь высокой токопроводящей способностью, надёжностью изоляционной системы и устойчивостью к широкому спектру температурных и климатических воздействий окружающей среды.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности изделия, его базовые технические параметры и типовая область применения.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающую информацию о структуре и размерности кабельного изделия:
- В — первичная изоляция токопроводящих жил изготовлена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
- Г — «голый», свидетельствует об отсутствии защитного бронированного покрова поверх наружной оболочки;
- 4 — количество токопроводящих жил в кабеле;
- 240 — номинальное поперечное сечение каждой медной жилы в квадратных миллиметрах.
Конструкция кабеля
- Токопроводящие жилы — 4 многопроволочные жилы из электротехнической меди сечением 240 мм² круглой или секторной формы;
- Изоляция — индивидуальная изоляция каждой токопроводящей жилы из поливинилхлоридного пластиката с различимой цветовой маркировкой;
- Внутреннее заполнение и скрутка — изолированные жилы скручены в сердечник, промежутки между жилами заполнены негигроскопичным составом для придания кабелю круглой формы;
- Наружная оболочка — сплошной защитный шланг из поливинилхлоридного пластиката, предохраняющий внутренние элементы от влаги и механических повреждений.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без подогрева | -15 °C |
| Максимальная температура нагрева жил при эксплуатации | +70 °C |
| Предельно допустимая температура при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при монтаже | не менее 10 наружных диаметров |
| Расчётный наружный диаметр | 57.8 мм |
| Расчётная масса (вес) | 9546 кг/км |
| Срок службы кабеля | не менее 30 лет |
Область применения
- Стационарная прокладка в электрических сетях промышленных предприятий, распределительных подстанций и объектов энергоснабжения;
- Монтаж кабельных магистралей в производственных помещениях, кабельных эстакадах, блоках, галереях, туннелях и на открытом воздухе при исключении риска механических повреждений;
- Одиночная прокладка в кабельных сооружениях и производственных зданиях согласно требованиям пожарной безопасности.
