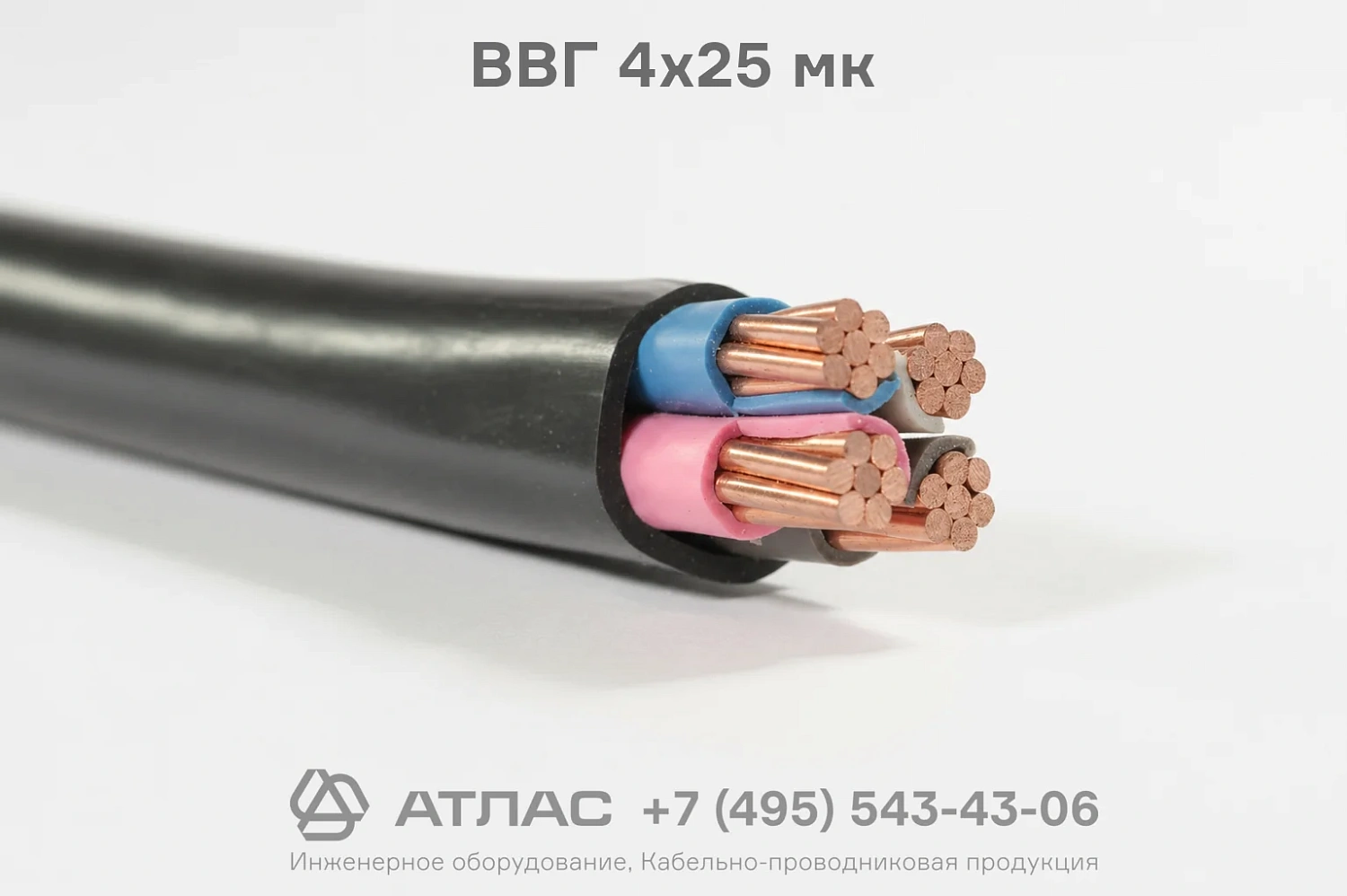

ВВГ 4х25 мк кабель силовой медный четырехжильный с изоляцией и оболочкой из ПВХ на напряжение 0,66 кВ

Кабель ВВГ 4х25 мк силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено четырьмя медными многопроволочными жилами сечением 25 мм², изоляцией и внешней защитной оболочкой из поливинилхлоридного пластиката. Кабель характеризуется высокой надежностью, устойчивостью к воздействию температур окружающей среды в диапазоне от -50 °C до +50 °C и длительным сроком службы не менее 30 лет.

Ниже приведена расшифровка маркировки, конструкция и параметры кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГ 4х25 мк расшифровывается следующим образом:

• В — изоляция жил из поливинилхлоридного пластиката (ПВХ).
• В — наружная оболочка из поливинилхлоридного пластиката (ПВХ).
• Г — отсутствие защитного бронированного покрова («голый»).
• 4 — четыре токопроводящие жилы.
• 25 — номинальное сечение токопроводящей жилы 25 мм².
• м — многопроволочная конструкция жилы.
• к — круглая форма сечения жилы.

Конструкция кабеля

1. Токопроводящая жила — медная, многопроволочная, круглой формы, соответствующая 2 классу по ГОСТ 22483.
2. Изоляция — из поливинилхлоридного пластиката с цветовой маркировкой жил.
3. Скрутка — изолированные жилы скручены в сердечник.
4. Внутренняя оболочка — экструдированный подслой из ПВХ пластиката, заполняющий промежутки между жилами.
5. Наружная оболочка — защитный шланг из поливинилхлоридного пластиката.

Основные технические характеристики

Область применения

• Стационарная прокладка в производственных и технологических помещениях.
• Монтаж на специализированных кабельных эстакадах, в блоках, лотках и распределительных устройствах.
• Прокладка в сухих и влажных помещениях при условии отсутствия риска механических повреждений и растягивающих нагрузок.
• Одиночная прокладка в кабельных сооружениях и наружных электросетях с защитой от прямого солнечного излучения.
