ВВГ 4х4 кабель силовой медный четырехжильный с изоляцией и оболочкой из ПВХ на напряжение 0,66 кВ

Кабель ВВГ 4х4 силовой — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках. Продукция рассчитана на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Кабель характеризуется надежной изоляцией из поливинилхлоридного пластиката, высокой стойкостью к внешним климатическим воздействиям в диапазоне температур от -50 °C до +50 °C, а также длительным расчетным сроком службы не менее 30 лет при соблюдении правил монтажа и эксплуатации.

Ниже представлена подробная расшифровка маркировки, конструктивные особенности, базовые технические параметры и типовая область применения данного силового кабеля.

Подробная расшифровка маркировки

Структура условного обозначения кабеля ВВГ 4х4 расшифровывается следующим образом:

• В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
• Г — «голый», обозначает отсутствие защитного бронированного покрова поверх наружной оболочки;
• 4 — количество токопроводящих жил в кабеле;
• 4 — номинальное поперечное сечение каждой медной жилы в квадратных миллиметрах (мм²).

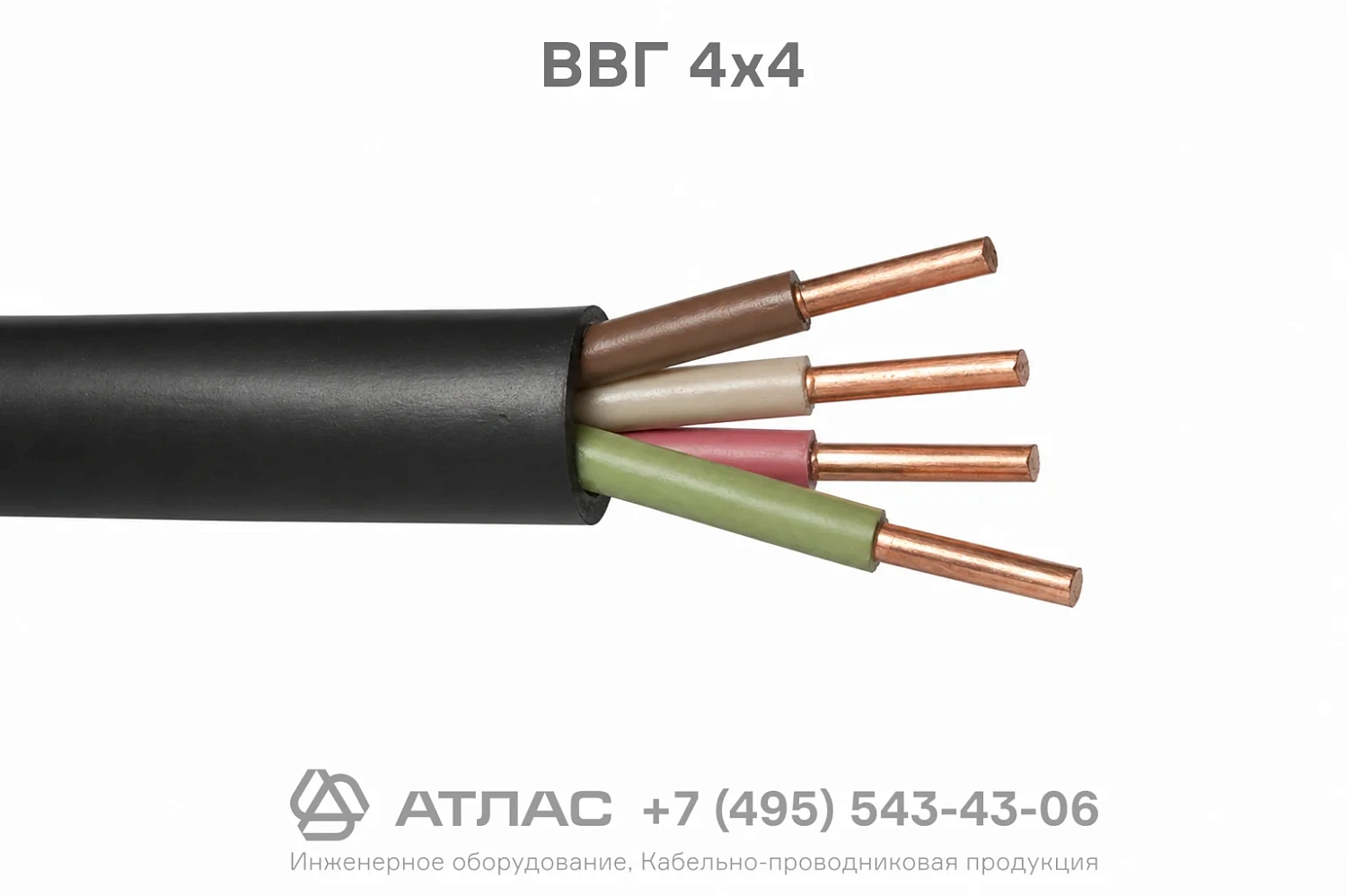

Конструкция кабеля

1. Токопроводящие жилы — четыре круглые медные жилы однопроволочной конструкции, соответствующие 1 классу гибкости по ГОСТ 22483.
2. Изоляция — слой поливинилхлоридного пластиката, наложенный на каждую токопроводящую жилу с индивидуальной цветовой маркировкой для удобства идентификации фаз и нейтрали.
3. Скрутка — изолированные жилы скручены в сердечник вокруг центрального заполнителя концентрической скруткой.
4. Внутреннее заполнение — полимерная композиция, заполняющая промежутки между скрученными изолированными жилами для придания кабелю круглой формы.
5. Наружная оболочка — сплошной защитный слой из ПВХ пластиката, предохраняющий внутренние элементы от механических повреждений, влаги и солнечного излучения.

Основные технические характеристики

Область применения

• Стационарная прокладка электрических сетей в жилых, общественных, административных и промышленных зданиях.
• Монтаж силовых линий в кабельных сооружениях, лотках, коробах, кабельных эстакадах и технологических галереях.
• Организация электропитания силового оборудования, станков, распределительных щитов и осветительных сетей.
• Прокладка на открытом воздухе при условии защиты от прямого воздействия ультрафиолетового излучения и исключения механических повреждений.
• Применение в сухих и влажных производственных помещениях при отсутствии растягивающих механических нагрузок на кабель.
