ВВГ 4х50 мк кабель силовой медный четырехжильный с изоляцией и оболочкой из ПВХ на 0,66 кВ
Кабель ВВГ 4х50 мк силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено четырьмя токопроводящими медными жилами сечением 50 мм² с индивидуальной изоляцией и внешней оболочкой из поливинилхлоридного пластиката. Кабель характеризуется высокой эксплуатационной надежностью, устойчивостью к воздействию климатических факторов в диапазоне температур от -50 °C до +50 °C и расчетным сроком службы не менее 30 лет.
Ниже приведена подробная расшифровка маркировки, конструктивное устройство и основные технические характеристики кабеля ВВГ 4х50 мк.
Подробная расшифровка маркировки
Обозначение марки ВВГ 4х50 мк содержит исчерпывающую информацию о материалах и конструктивных параметрах изделия:
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — защитная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Г — отсутствие защитных бронированных покровов («голый»);
- 4 — количество токопроводящих жил;
- 50 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²);
- мк — конструкция жилы: многопроволочная круглая.

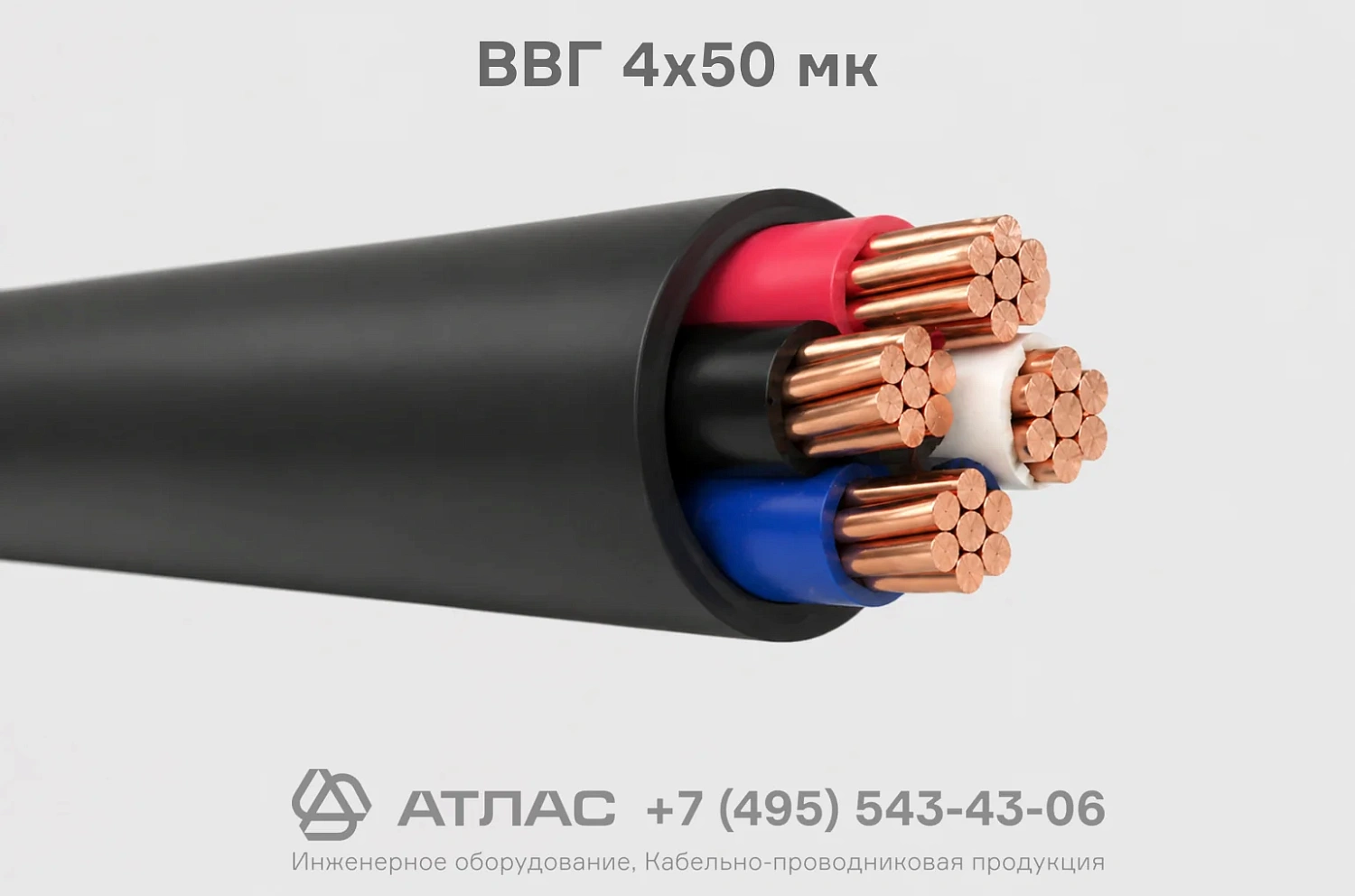

Конструкция кабеля
- Токопроводящие жилы — четыре круглые многопроволочные медные жилы сечением 50 мм².
- Изоляция — сплошной слой поливинилхлоридного пластиката с цветовой маркировкой жил.
- Скрутка — изолированные жилы скручены в сердечник с заполнением промежутков между ними.
- Наружная оболочка — герметичный защитный слой из ПВХ пластиката, защищающий кабель от влаги и механических воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 0,66 кВ |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без подогрева | не ниже -15 °C |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Наружный диаметр (справочный) | 26,6 мм |
| Расчетная масса | 2277 кг/км |
| Срок службы | не менее 30 лет |
Область применения
- Стационарная прокладка в электрических сетях на номинальное напряжение 0,66 кВ частотой 50 Гц.
- Монтаж кабельных трасс в сухих и влажных производственных помещениях, туннелях, коллекторах и кабельных эстакадах.
- Одиночная прокладка в кабельных сооружениях и производственных зданиях при отсутствии механических растягивающих усилий.
- Прокладка на открытом воздухе при обеспечении защиты от прямого солнечного излучения.
