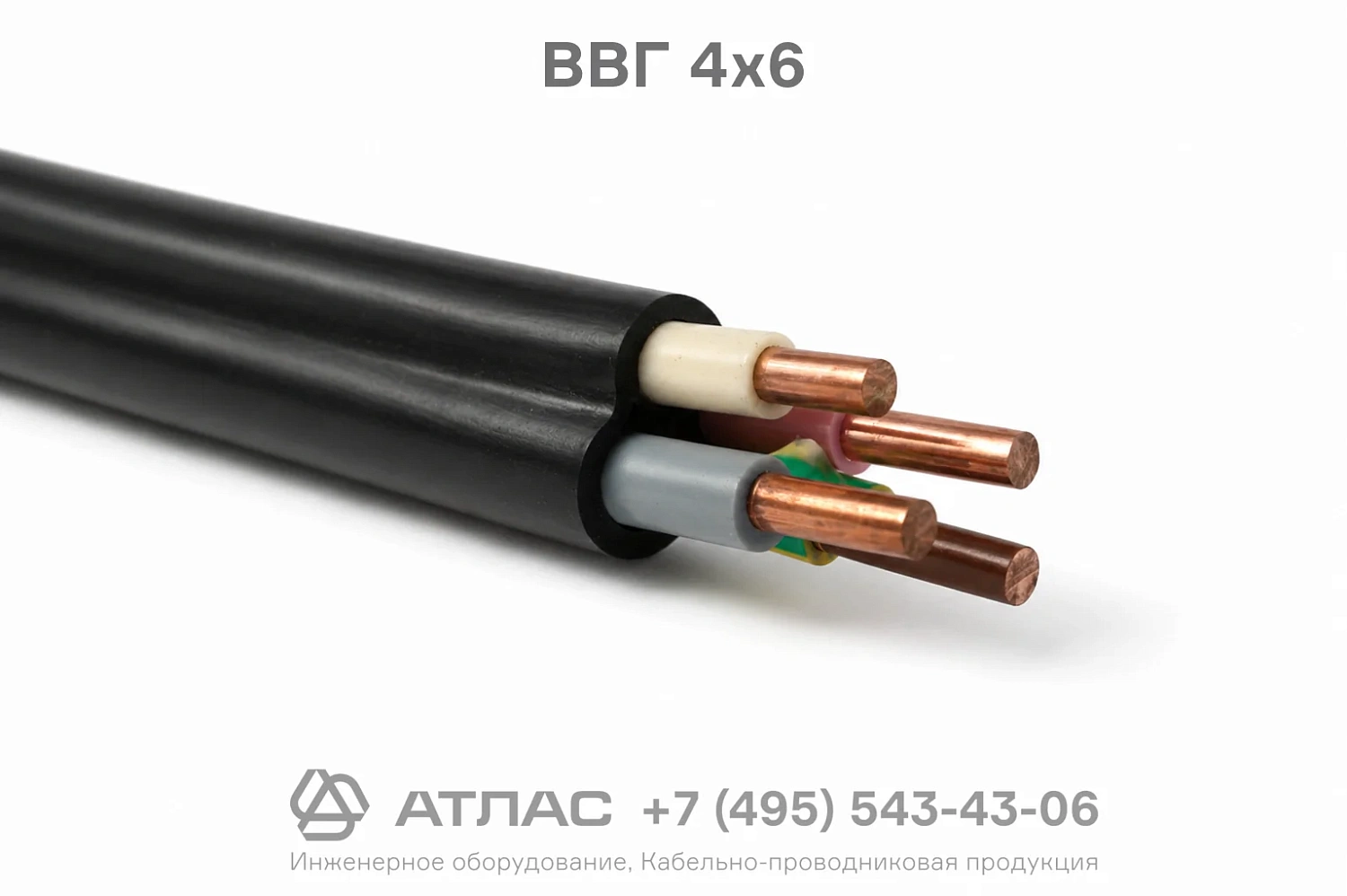

ВВГ 4х6 медный силовой кабель с ПВХ изоляцией на напряжение 0,66 кВ для стационарной прокладки
Кабель ВВГ 4х6 силовой — это кабельное изделие с четырьмя медными токопроводящими жилами сечением 6 мм² в индивидуальной изоляции и внешней защитной оболочке из поливинилхлоридного пластиката. Кабель предназначен для стационарной прокладки в электрических сетях с номинальным переменным напряжением 0,66 кВ частотой 50 Гц. Изделие характеризуется стойкостью к воздействию относительной влажности воздуха до 98% при температуре до +35 °С, надежностью электрической изоляции и стабильной работой в широком температурном интервале от -50 °С до +50 °С.
Ниже приведена расшифровка маркировки, конструкция и параметры.
Подробная расшифровка маркировки
Структура условного обозначения кабеля отражает основные конструктивные материалы и геометрические параметры:
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Г — защитный покров поверх наружной оболочки отсутствует («голый»), кабель не имеет брони;
- 4 — число токопроводящих жил;
- 6 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — четыре медные жилы круглой формы номинальным сечением 6 мм², изготовленные в соответствии с требованиями ГОСТ 22483.
- Изоляция — слой из поливинилхлоридного пластиката пониженной пожароопасности или стандартной рецептуры, наложенный на каждую жилу с различимой цветовой маркировкой.
- Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
- Внутренняя оболочка (заполнение) — экструдированный подслой или жгуты, придающие кабелю округлую форму и заполняющие промежутки между жилами.
- Наружная оболочка — сплошной защитный шланг из поливинилхлоридного пластиката, предохраняющий внутренние элементы от влаги и механических воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Температура окружающей среды при монтаже без подогрева | не ниже -15 °C |
| Максимально допустимая температура нагрева жил при эксплуатации | +70 °C |
| Предельная температура жил при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Наружный диаметр (справочный) | 15,1 мм |
| Расчетная масса (вес) | 325 кг/км |
| Срок службы | не менее 30 лет |
Область применения
Силовой кабель марки ВВГ 4х6 предназначен для стационарного монтажа в электрических распределительных сетях:
- Одиночная прокладка в кабельных сооружениях, технологических эстакадах и производственных помещениях;
- Питание силовых щитов, электродвигателей, станочного парка и другого промышленного оборудования;
- Монтаж электросетей в сухих и влажных помещениях внутри жилых, коммерческих и складских зданий;
- Прокладка на открытом воздухе в условиях отсутствия риска механических повреждений.
