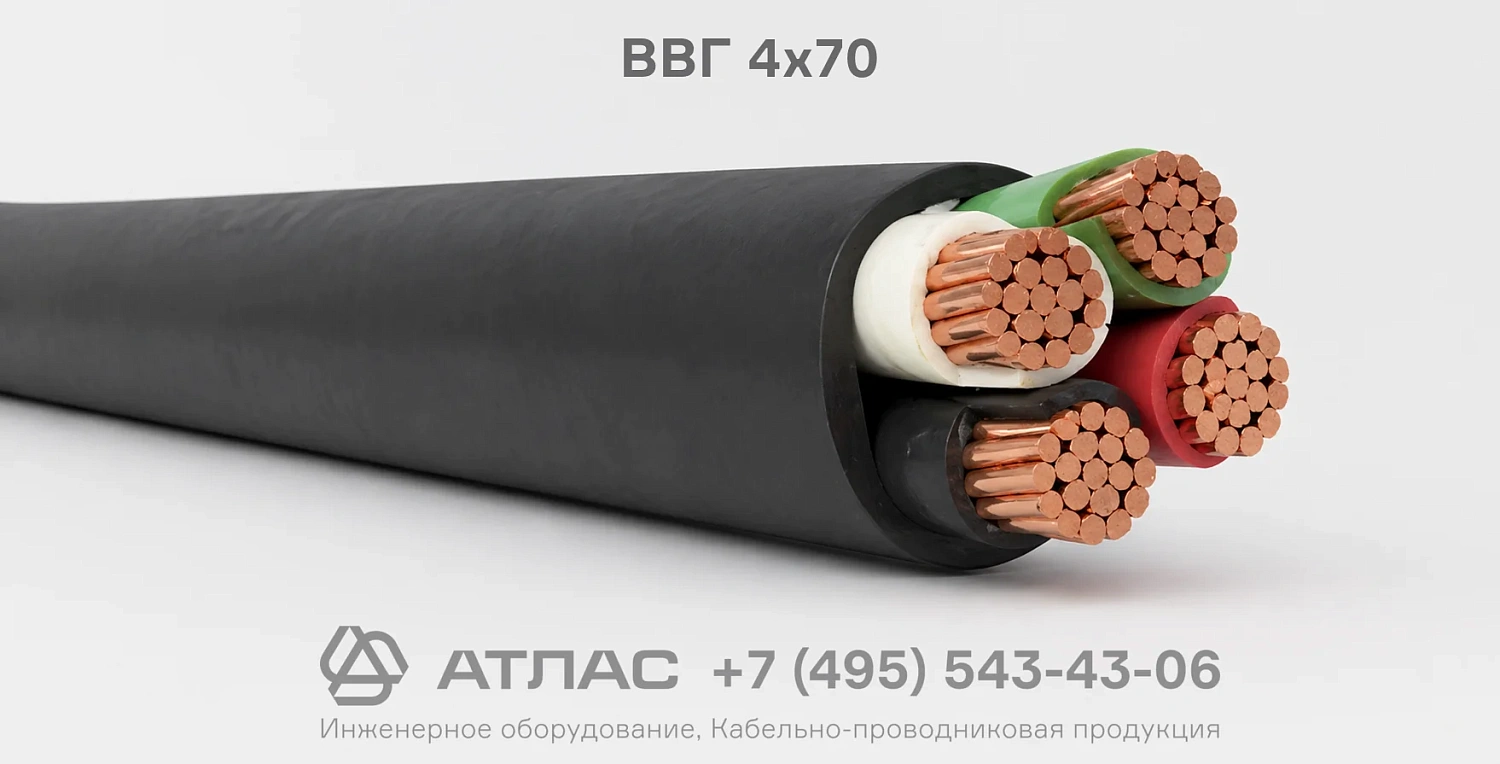

ВВГ 4х70 кабель силовой с четырьмя медными жилами сечением 70 мм2 в ПВХ изоляции и оболочке на 1 кВ

Кабель ВВГ 4х70 силовой — это кабельное изделие с четырьмя медными токопроводящими жилами в изоляции и наружной оболочке из поливинилхлоридного пластиката без защитного бронированного покрова. Кабель предназначен для стационарной прокладки в электрических сетях, отличается высокой эксплуатационной надежностью, устойчивостью к воздействию влаги и рассчитан на работу в широком диапазоне температур окружающей среды от -50 °C до +50 °C.

Ниже представлена подробная расшифровка маркировки, конструктивное исполнение и ключевые технические параметры изделия.

Подробная расшифровка маркировки

Обозначение марки содержит информацию об основных конструктивных элементах кабеля:

• В — изоляция жил выполнена из поливинилхлоридного пластиката (ПВХ).
• В — наружная защитная оболочка кабеля изготовлена из поливинилхлоридного пластиката.
• Г — «голый», отсутствие защитных бронированных покровов поверх наружной оболочки.
• 4 — четыре токопроводящие жилы.
• 70 — номинальное сечение каждой токопроводящей жилы составляет 70 мм².

Конструкция кабеля

1. Токопроводящая жила — медная жила круглого или секторного профиля, однопроволочная или многопроволочная.
2. Изоляция — слой поливинилхлоридного пластиката, наложенный на каждую токопроводящую жилу с цветовой маркировкой.
3. Скрутка — изолированные жилы скручены в сердечник правильной скруткой.
4. Внутреннее заполнение — слой из поливинилхлоридного пластиката или невулканизированной резиновой смеси, заполняющий промежутки между скрученными жилами.
5. Наружная оболочка — сплошной защитный шланг из поливинилхлоридного пластиката, предохраняющий внутренние элементы кабеля от механических повреждений и влаги.

Основные технические характеристики

Область применения

• Передача и распределение электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ.
• Одиночная прокладка в кабельных сооружениях, коллекторах, производственных помещениях, туннелях и на кабельных эстакадах.
• Прокладка в сухих и влажных производственных помещениях без риска механических повреждений кабельной линии.
• Использование в электрических сетях переменного тока для подключения распределительных щитов, технологического оборудования и вводно-распределительных устройств.
• Прокладка на открытом воздухе при обеспечении защиты от прямого солнечного излучения.
