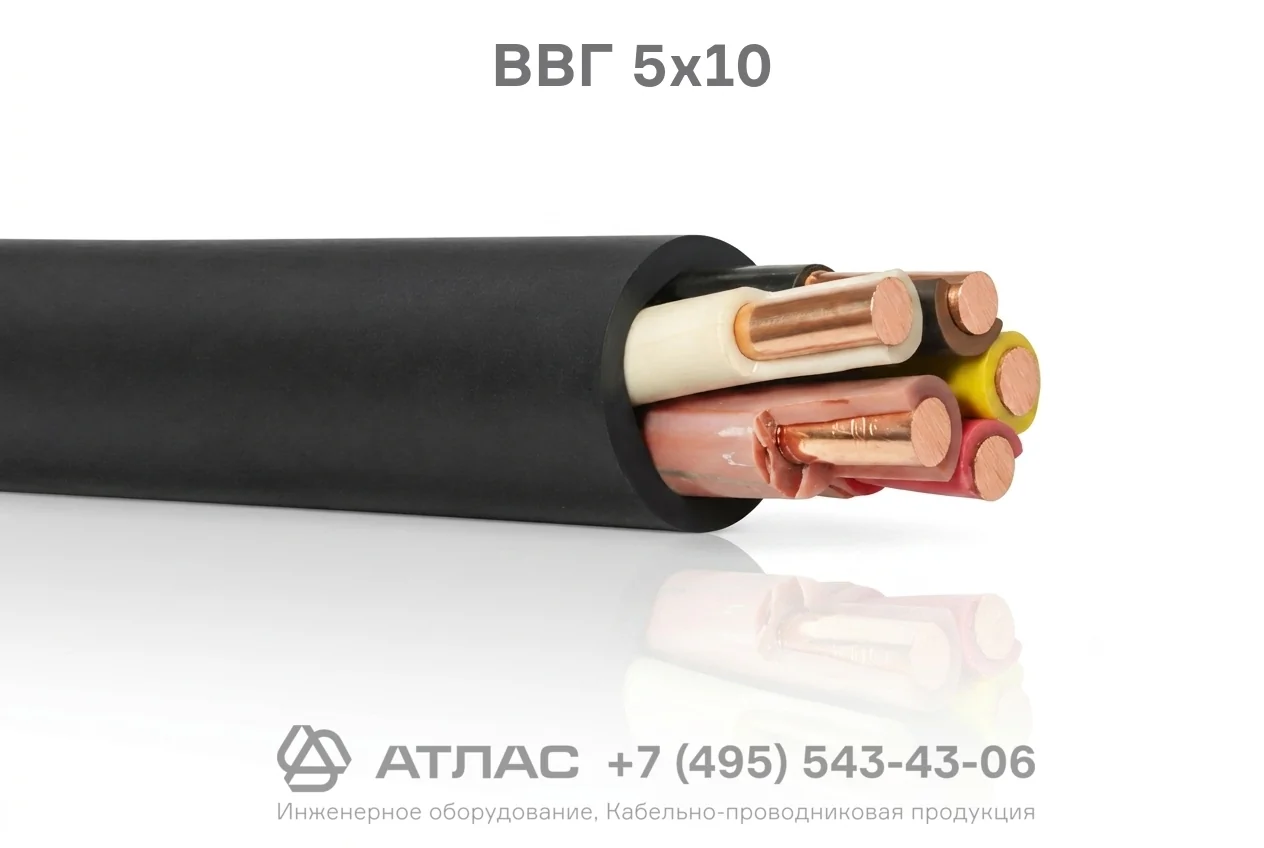

ВВГ 5х10 — кабель силовой медный пятижильный с ПВХ изоляцией и оболочкой на напряжение 0,66 кВ
5 677.05 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
614
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель ВВГ 5х10 силовой с пятью медными токопроводящими жилами сечением 10 мм² в ПВХ изоляции и оболочке. Применяется для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
614
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Наружный диаметр, мм
18.3
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Кабель ВВГ 5х10 силовой — это кабельное изделие с пятью медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках. Кабель отличается надежной конструкцией с изоляцией и наружной оболочкой из поливинилхлоридного пластиката, устойчивостью к условиям умеренного и холодного климата в диапазоне рабочих температур от -50 °C до +50 °C, а также длительным сроком службы при номинальном переменном напряжении 0,66 кВ.
Ниже приведена подробная расшифровка маркировки, конструктивное исполнение и основные параметры кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГ 5х10 содержит следующую техническую информацию:
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Г — «голый», отсутствие дополнительного защитного бронированного покрова поверх оболочки;
- 5 — количество токопроводящих жил;
- х — разделительный знак размерности;
- 10 — номинальное сечение токопроводящей жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — медные жилы сечением 10 мм², круглой формы, однопроволочные или многопроволочные.
- Изоляция — слой из поливинилхлоридного пластиката с отличительной цветовой маркировкой каждой жилы.
- Скрутка — изолированные жилы скручены в сердечник концентрической скруткой.
- Внутреннее заполнение — заполнитель из ПВХ состава или невулканизированной резиновой смеси для придания кабелю округлой формы.
- Наружная оболочка — защитный шланг из поливинилхлоридного пластиката, предохраняющий внутренние элементы от внешних воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (частота 50 Гц) |
| Количество и сечение жил | 5х10 мм² |
| Материал жил | Медь |
| Материал изоляции | Поливинилхлоридный пластикат (ПВХ) |
| Материал оболочки | Поливинилхлоридный пластикат (ПВХ) |
| Наружный диаметр (ориентировочно) | 18,3 мм |
| Расчетный вес (масса 1 км) | 614 кг |
| Температура окружающей среды при эксплуатации | от -50 °C до +50 °C |
| Монтаж без предварительного подогрева | не ниже -15 °C |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Допустимая относительная влажность воздуха | до 98% (при температуре до +35 °C) |
| Срок службы | не менее 30 лет |
Область применения
- Стационарная прокладка в электрических сетях промышленных предприятий, административных и жилых объектов.
- Монтаж кабельных трасс в кабельных эстакадах, лотках, коробах, коллекторах, технологических каналах и полуэтажах при отсутствии механических повреждений.
- Прокладка в сухих и сырых помещениях производственного назначения.
- Применение на открытом воздухе при обеспечении защиты от прямого воздействия солнечных лучей.
