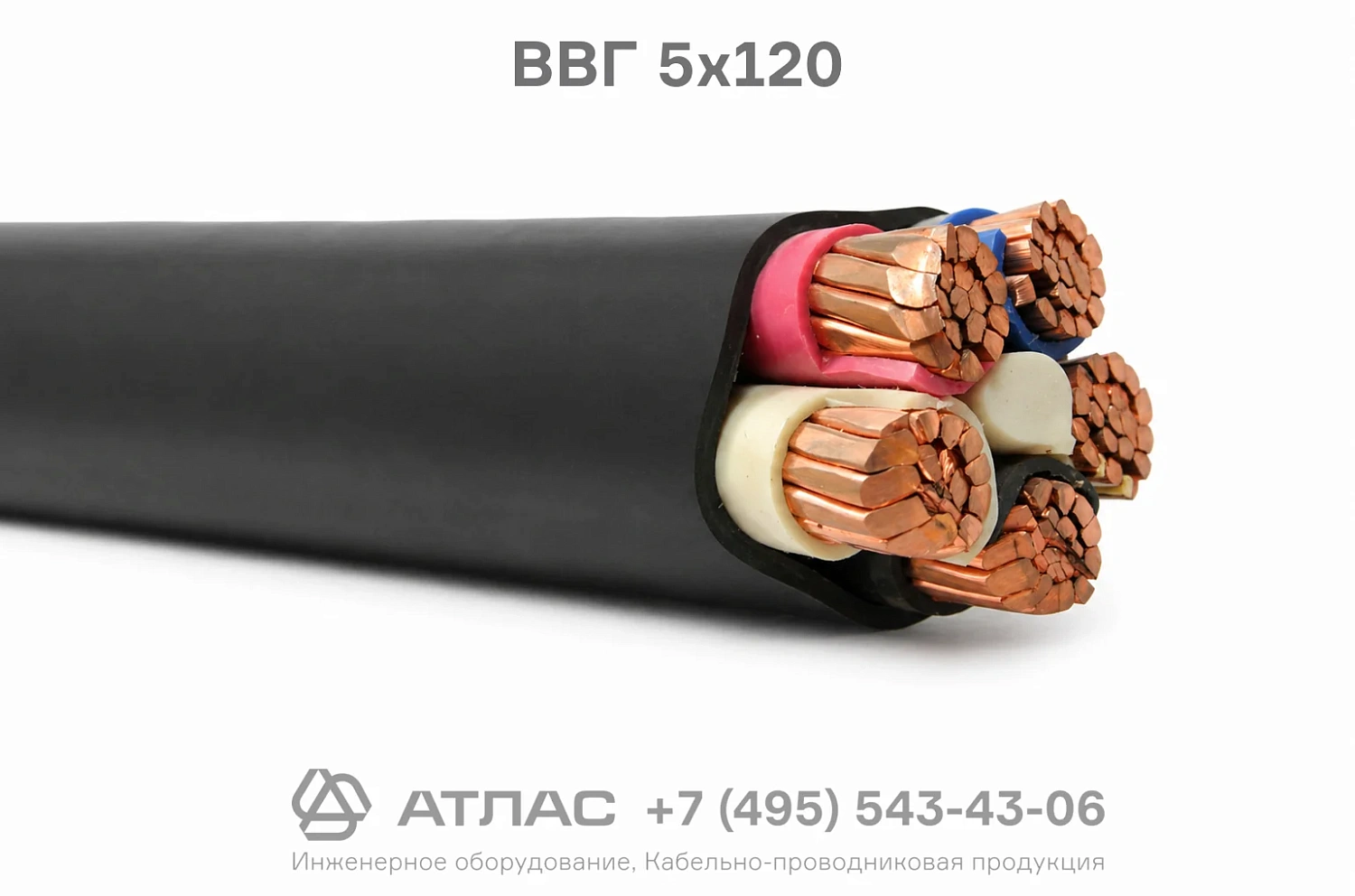

ВВГ 5х120 силовой медный кабель с изоляцией и оболочкой из ПВХ для сетей до 1 кВ
264.87 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
6136
Температура монтажа °C
:
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель ВВГ 5х120 силовой медный предназначен для передачи и распределения электроэнергии в стационарных электросетях напряжением до 1 кВ. Изделие выполнено в надежной изоляции и оболочке из ПВХ пластиката.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
6136
Температура монтажа °C
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Наружный диаметр, мм
45.1
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Время работы в открытом огне
нет
Категория пожарной опасности
О1.8.2.5.4
Кабель ВВГ 5х120 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ частотой 50 Гц. Изделие оснащено пятью медными токопроводящими жилами крупного сечения с изоляцией и внешней оболочкой из поливинилхлоридного пластиката. Кабель характеризуется высокой эксплуатационной надежностью при широком температурном диапазоне и длительным сроком службы.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности изделия и его технические параметры.
Подробная расшифровка маркировки
Обозначение кабеля указывает на используемые конструкционные материалы и типоразмер:
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката (ПВХ)
- В — наружная защитная оболочка кабеля изготовлена из поливинилхлоридного пластиката (ПВХ)
- Г — «голый», отсутствие отдельного защитного покрова (брони поверх оболочки)
- 5 — количество токопроводящих жил
- х — знак умножения (разделитель параметров)
- 120 — номинальное сечение каждой токопроводящей жилы, мм²
Конструкция кабеля
- Токопроводящие жилы — медные многопроволочные, круглой или секторной формы, первого или второго класса гибкости.
- Изоляция — из поливинилхлоридного (ПВХ) пластиката с индивидуальной цветовой маркировкой каждой жилы.
- Внутреннее заполнение или поясная изоляция — ПВХ пластикат или невулканизированная резиновая смесь, придающая кабелю круглую форму.
- Наружная оболочка — сплошной защитный слой из поливинилхлоридного пластиката, предохраняющий внутренние элементы от механических воздействий и влаги.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 1,0 кВ |
| Частота переменного тока | 50 Гц |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без предварительного подогрева | -15 °C |
| Допустимая длительная температура нагрева жил | +70 °C |
| Предельно допустимая температура жил при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Расчетный наружный диаметр (справочно) | 45,1 мм |
| Расчетная масса 1 км кабеля (справочно) | 6136 кг |
| Срок службы | не менее 30 лет |
Область применения
- Стационарная прокладка в производственных помещениях, распределительных устройствах, кабельных эстакадах и коллекторах.
- Монтаж кабельных линий на открытом воздухе при условии исключения прямого солнечного излучения и механических повреждений.
- Прокладка в сухих и сырых помещениях, на специальных кабельных трассах без растягивающих усилий.
- Электроснабжение промышленных объектов, жилых комплексов и коммерческих зданий.
