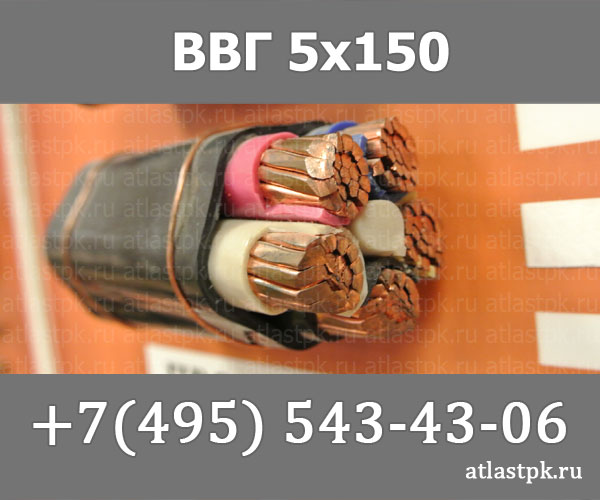

ВВГ 5х150 медный силовой кабель с ПВХ изоляцией на напряжение 1 кВ для стационарной прокладки
117.91 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
7635
Температура монтажа °C
:
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель ВВГ 5х150 предназначен для стационарной передачи и распределения электроэнергии на номинальное напряжение 1 кВ. Изделие оснащено пятью медными жилами сечением 150 мм2 в надежной изоляции и наружной защитной оболочке из ПВХ.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
7635
Температура монтажа °C
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат
Наружный диаметр, мм
48.5
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Кабель ВВГ 5х150 силовой — это кабельное изделие с пятью токопроводящими медными жилами сечением 150 мм², предназначенное для передачи и распределения электрической энергии в стационарных установках. Продукция рассчитана на номинальное переменное напряжение 1 кВ частотой 50 Гц, характеризуется надежной изоляцией из поливинилхлоридного пластиката, стойкостью к внешним климатическим факторам в диапазоне температур от -50 °C до +50 °C и длительным нормативным сроком службы не менее 30 лет.
Ниже представлена подробная расшифровка маркировки, послойная конструкция, область применения и ключевые технические параметры изделия.
Подробная расшифровка маркировки
Обозначение кабеля содержит исчерпывающие сведения о его конструкции и базовых характеристиках:
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката (ПВХ)
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката (ПВХ)
- Г — отсутствие защитных бронированных покровов («голый»)
- 5 — количество токопроводящих жил
- 150 — номинальное сечение каждой токопроводящей жилы, мм²

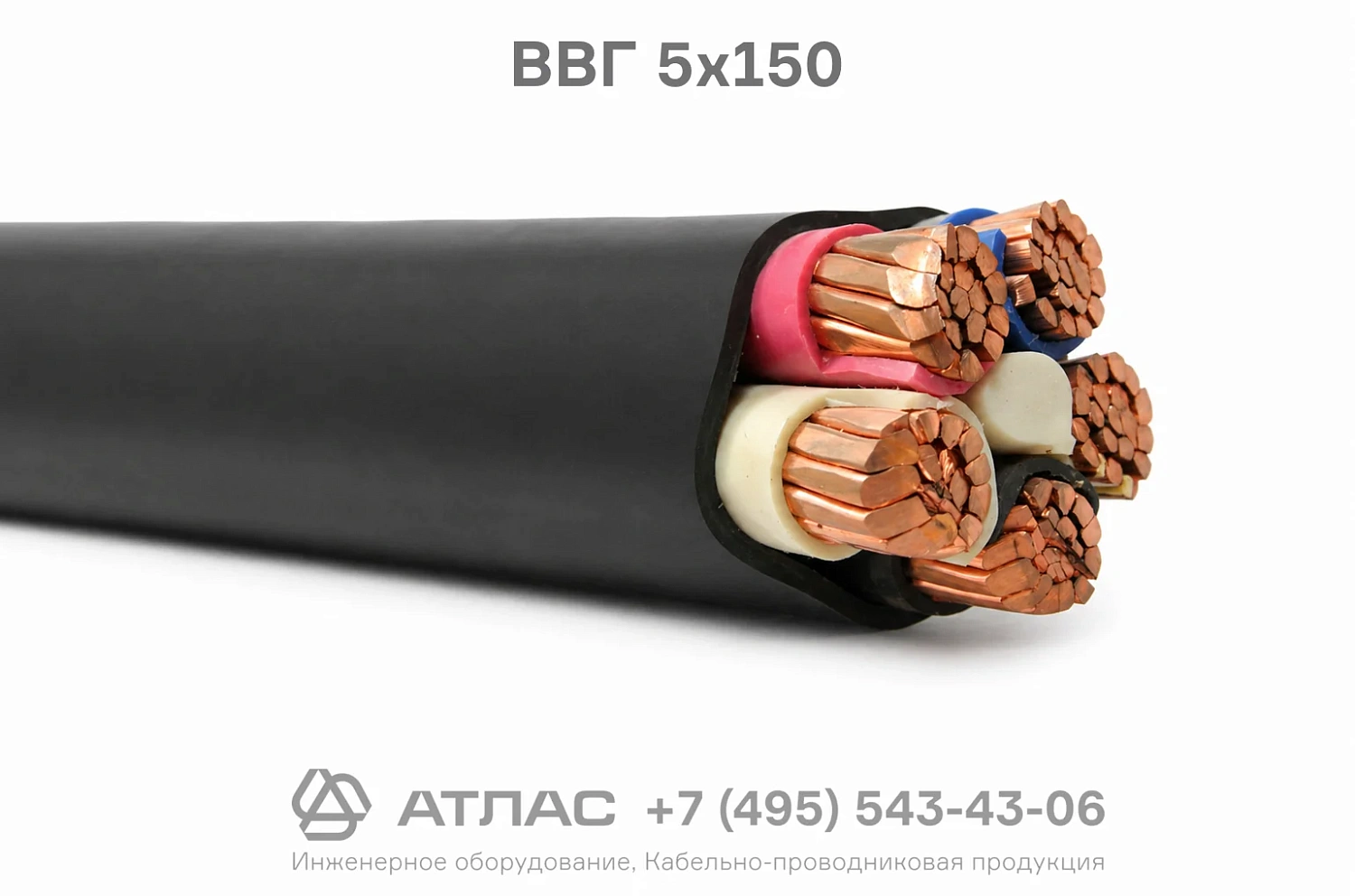

Конструкция кабеля
- Токопроводящие жилы — медные, многопроволочные, сечением 150 мм², соответствующие стандартам ГОСТ.
- Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с отличительной цветовой маркировкой каждой жилы.
- Скрутка — изолированные жилы скручены в сердечник с заполнением внутренних промежутков.
- Наружная оболочка — сплошной слой поливинилхлоридного пластиката, защищающий сердечник от влаги и механических воздействий при стационарной прокладке.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 1 кВ (50 Гц) |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Расчетный наружный диаметр | 48.5 мм |
| Расчетная масса (вес) | 7635 кг/км |
| Срок службы | не менее 30 лет |
Область применения
- Стационарная прокладка в электрических сетях переменного тока на промышленных объектах, электростанциях и распределительных подстанциях.
- Монтаж в кабельных сооружениях, коллекторах, туннелях, каналах и производственных помещениях при отсутствии механических воздействий и растягивающих нагрузок.
- Одиночная прокладка в открытых кабельных эстакадах, галереях и по стенам зданий.
- Использование в цепях питания распределительных щитов и мощного электрооборудования.
