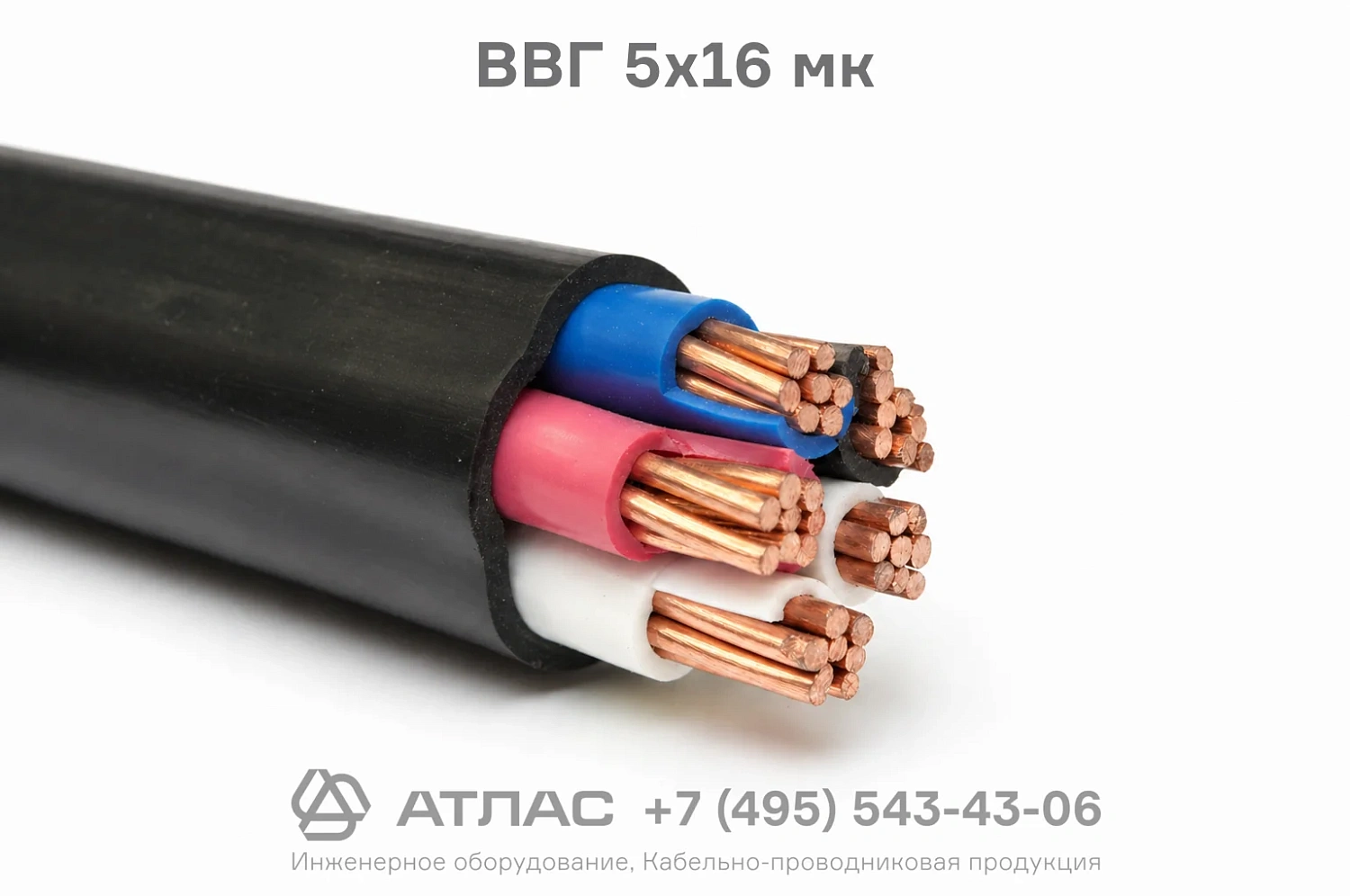

ВВГ 5х16 мк кабель силовой медный пятижильный на напряжение 0,66 кВ с изоляцией и оболочкой из ПВХ
8 215.97 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
918
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель ВВГ 5х16 мк силовой с пятью медными круглыми многопроволочными жилами сечением 16 мм² в изоляции и оболочке из ПВХ. Применяется для передачи и распределения электроэнергии в стационарных сетях на номинальное напряжение 0,66 кВ.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
918
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Наружный диаметр, мм
20.8
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Кабель ВВГ 5х16 мк силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено пятью медными многопроволочными жилами сечением 16 мм² с изоляцией и наружной оболочкой из поливинилхлоридного пластиката. Кабель характеризуется высокой эксплуатационной надежностью, устойчивостью к влажности до 98%, широким температурным диапазоном применения от -50 °C до +50 °C и расчетным сроком службы не менее 30 лет.
Ниже приведена подробная расшифровка маркировки, послойная конструкция, нормативные параметры и рекомендованная область применения изделия.
Подробная расшифровка маркировки
Обозначение марки содержит информацию о конструктивных особенностях и типоразмере кабеля:
- В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката.
- В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката.
- Г — отсутствие защитного бронированного покрова («голый»).
- 5 — количество токопроводящих жил.
- 16 — номинальное сечение токопроводящей жилы, мм².
- мк — многопроволочная круглая форма токопроводящей жилы.
Конструкция кабеля
- Токопроводящие жилы — пять медных круглых жил, состоящих из скрученных проволок (многопроволочные).
- Изоляция — индивидуальный слой из поливинилхлоридного пластиката с цветовой маркировкой жил.
- Скрутка и заполнение — изолированные жилы скручены в сердечник с заполнением промежутков между ними негигроскопичными материалами.
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката, предохраняющий внутренние элементы от влаги и механических воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ |
| Количество и сечение жил | 5х16 мм² |
| Конструкция и форма жил | Многопроволочная круглая (мк) |
| Диапазон температуры эксплуатации | от -50 °C до +50 °C |
| Допустимая температура монтажа без предварительного подогрева | от -15 °C до +50 °C |
| Относительная влажность воздуха при температуре до +35 °C | до 98% |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Наружный диаметр изделия | 20,8 мм |
| Расчетная масса (вес) | 918 кг/км |
| Срок службы | не менее 30 лет |
Область применения
- Передача и распределение электроэнергии в стационарных кабельных сооружениях и распределительных сетях.
- Монтаж силовых линий внутри производственных, складских, коммерческих и общественных помещений.
- Прокладка в кабельных каналах, коробах, на кабельных эстакадах и лотках при отсутствии растягивающих механических нагрузок.
- Подключение стационарных электрических машин, щитов распределения питания и силовых агрегатов.
