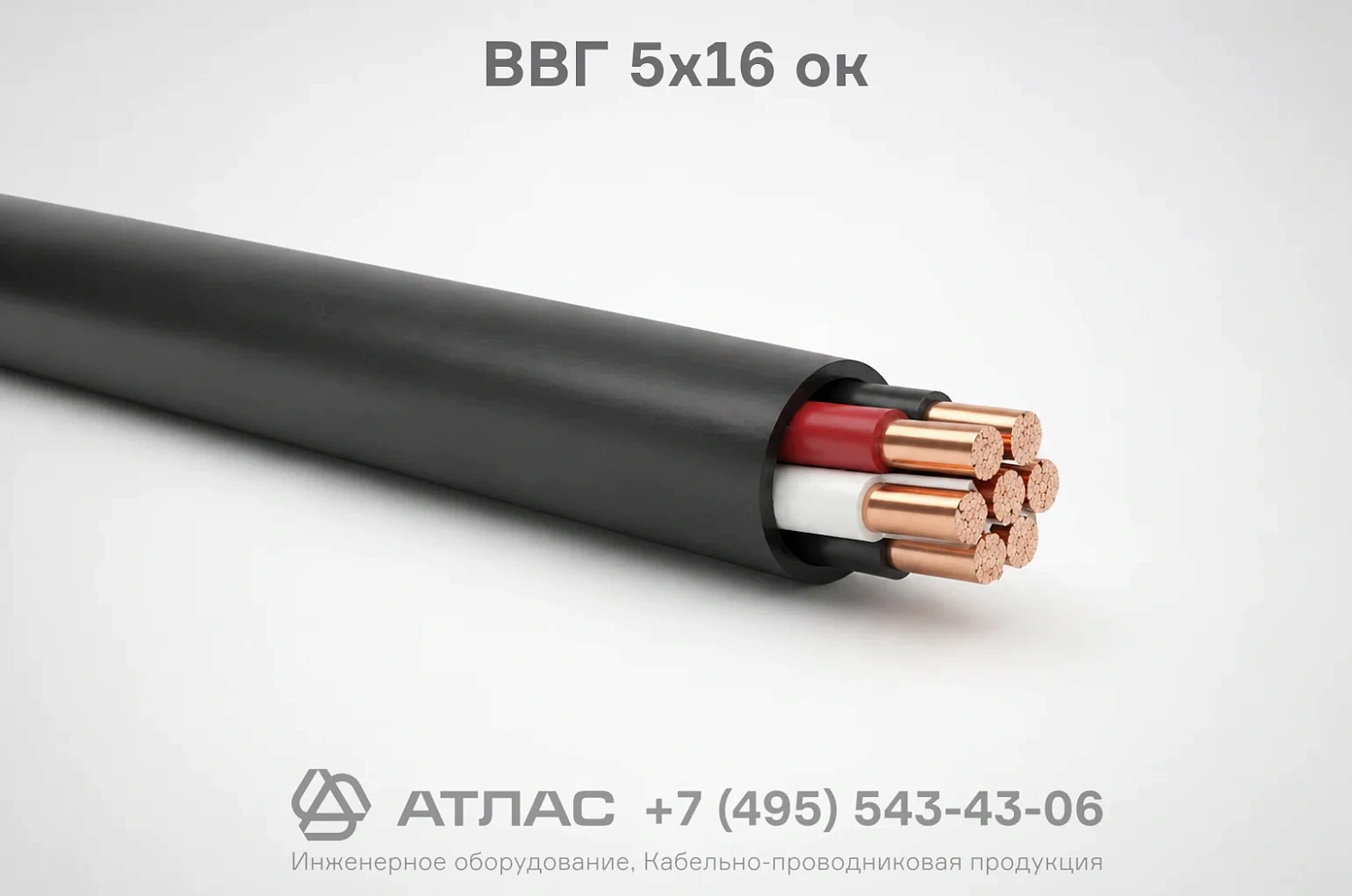

ВВГ 5х16 ок медный с ПВХ изоляцией и наружной оболочкой на напряжение 0,66 кВ, кабель силовой

Кабель ВВГ 5х16 ок силовой — это пятижильный кабель с медными токопроводящими жилами, предназначенный для стационарного распределения и передачи электроэнергии. Изделие характеризуется высокой электрической надежностью, устойчивостью к широкому диапазону температур окружающей среды, стойкостью к повышенной влажности до 98% и длительным сроком безаварийной службы.

Ниже приведена подробная расшифровка маркировки, особенности конструкции, нормативные технические параметры и область применения данного кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГ 5х16 ок несет исчерпывающую информацию о строении и характеристиках изделия:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката (ПВХ);
• В — наружная защитная оболочка кабеля изготовлена из поливинилхлоридного пластиката;
• Г — «голый», свидетельствует об отсутствии защитных бронированных покровов поверх оболочки;
• 5 — количество токопроводящих жил в кабеле;
• 16 — номинальное сечение каждой токопроводящей жилы, выраженное в квадратных миллиметрах (мм²);
• ок — однопроволочная круглая конструкция токопроводящей жилы (1 класс гибкости по ГОСТ 22483).

Конструкция кабеля

1. Токопроводящие жилы — медные, однопроволочные, круглой формы, номинальным сечением 16 мм².
2. Изоляция — поливинилхлоридный пластикат пониженной горючести с отличительной цветовой маркировкой каждой жилы.
3. Скрутка — изолированные жилы скручены в концентрический сердечник.
4. Внутреннее заполнение — невулканизированная резиновая смесь или ПВХ пластикат для заполнения промежутков между жилами и придания кабелю круглой формы.
5. Наружная оболочка — защитный слой из поливинилхлоридного пластиката, обеспечивающий устойчивость к механическим воздействиям и влаге.

Основные технические характеристики

Область применения

• Передача и распределение электрической энергии в стационарных установках промышленных предприятий и объектов энергетики.
• Одиночная прокладка в кабельных сооружениях, производственных помещениях, кабельных эстакадах, блоках и коллекторах.
• Монтаж силовых линий внутри сухих и сырых помещений, туннелей, каналов, а также по стенам зданий.
• Прокладка на открытом воздухе при исключении прямого воздействия солнечной радиации и механических повреждений.
• Организация трехфазных питающих линий электроснабжения с выделенными нулевым рабочим (N) и нулевым защитным (PE) проводниками.
