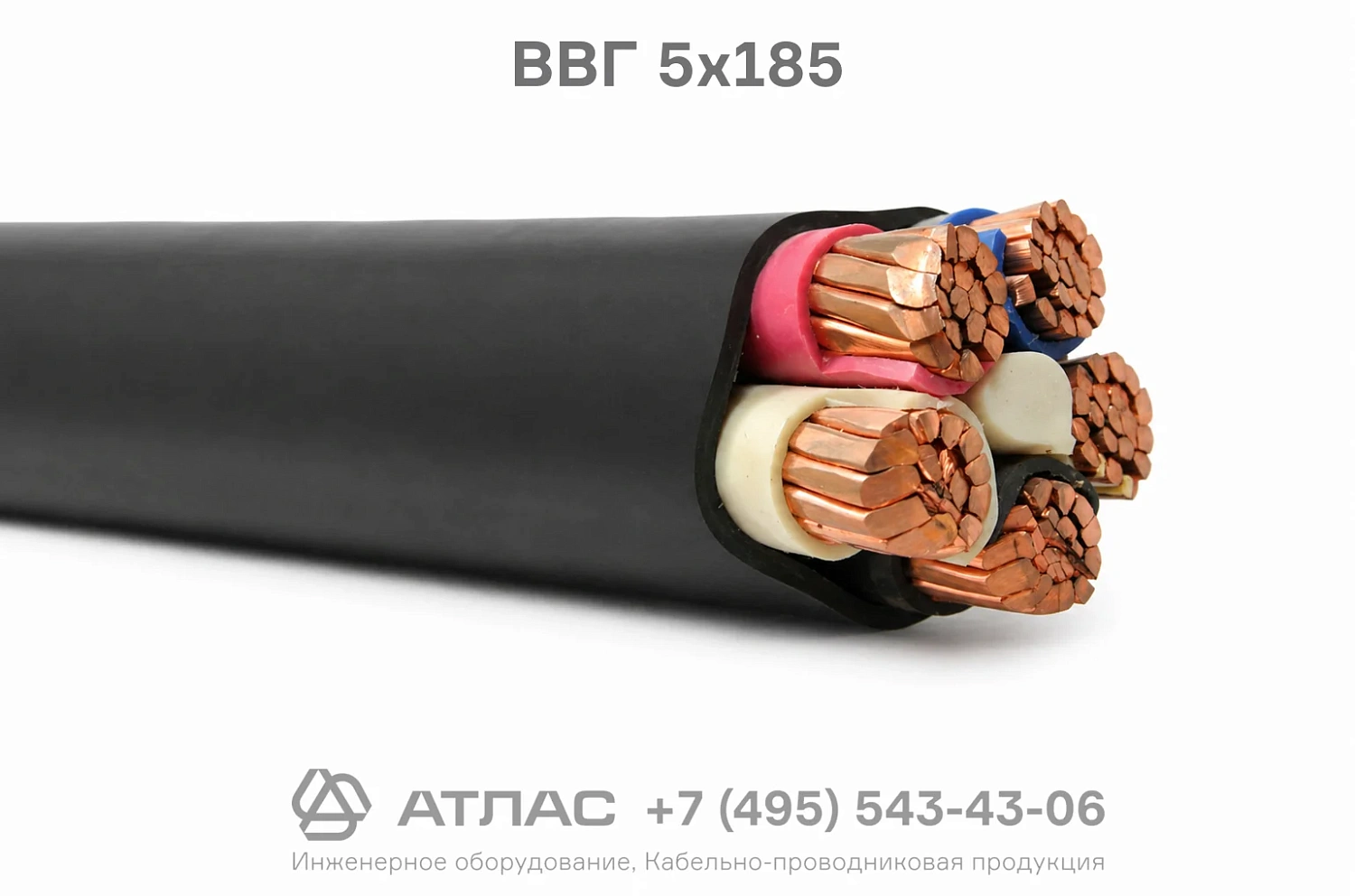

ВВГ 5х185 силовой пятижильный медный кабель с изоляцией и наружной оболочкой из ПВХ на номинальное напряжение 1 кВ
250.01 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
9389
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель ВВГ 5х185 силовой предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное напряжение 1 кВ. Изделие содержит пять медных жил сечением 185 мм², изоляцию и оболочку из ПВХ пластиката.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
9389
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Наружный диаметр, мм
52
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Кабель ВВГ 5х185 силовой — это пятижильный медный кабель крупного сечения, предназначенный для передачи и распределения электроэнергии в стационарных установках. Изделие характеризуется высокой надежностью, устойчивостью изоляции и оболочки к воздействию агрессивных факторов окружающей среды, стабильной работой в широком диапазоне температур от -50 °C до +50 °C и расчетным сроком службы не менее 30 лет.
Ниже представлена расшифровка маркировки, послойное описание конструкции, таблица технических характеристик и нормативная область применения кабеля.
Подробная расшифровка маркировки
Маркировка ВВГ 5х185 содержит исчерпывающие данные о материалах и параметрах изделия:
- В — первая буква указывает на материал изоляции токопроводящих жил: поливинилхлоридный пластикат (ПВХ).
- В — вторая буква обозначает материал наружной защитной оболочки: поливинилхлоридный пластикат (ПВХ).
- Г — «голый», свидетельствует об отсутствии защитных бронированных покровов поверх наружной оболочки.
- 5 — количество токопроводящих жил в кабеле.
- 185 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — медные, многопроволочные, уплотненные, круглой или секторной формы, соответствующие 1 или 2 классу по ГОСТ 22483-2012.
- Изоляция — выполнена из поливинилхлоридного пластиката пониженной горючести с индивидуальной цветовой или цифровой маркировкой жил для удобства монтажа.
- Скрутка жил — изолированные жилы скручены в сердечник правильной концентрической скруткой.
- Внутренняя оболочка (заполнение) — экструдированный слой из невулканизированной резиновой смеси или ПВХ пластиката, заполняющий промежутки между жилами и придающий кабелю круглую форму.
- Наружная оболочка — сплошной защитный шланг из поливинилхлоридного пластиката, обеспечивающий защиту от влаги, пыли и механических воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой 50 Гц | 1 кВ |
| Число и номинальное сечение жил | 5х185 мм² |
| Материал токопроводящих жил | Медь |
| Материал изоляции | Поливинилхлоридный пластикат (ПВХ) |
| Материал наружной оболочки | Поливинилхлоридный пластикат (ПВХ) |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Допустимая температура монтажа без предварительного подогрева | не ниже -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельная температура жил при токах короткого замыкания | +160 °C |
| Наружный диаметр (справочный) | 52 мм |
| Расчетная масса (вес) | 9389 кг/км |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Срок службы | не менее 30 лет |
Область применения
- Стационарная прокладка в кабельных сооружениях, коллекторах, производственных помещениях и распределительных щитах.
- Организация силовых линий питания промышленных объектов, трансформаторных подстанций и вводно-распределительных устройств.
- Прокладка на открытом воздухе, в кабельных эстакадах и лотках при условии защиты от прямого воздействия ультрафиолетового излучения и механических повреждений.
- Применение в электрических сетях с переменным напряжением до 1 кВ с заземленной или изолированной нейтралью.
