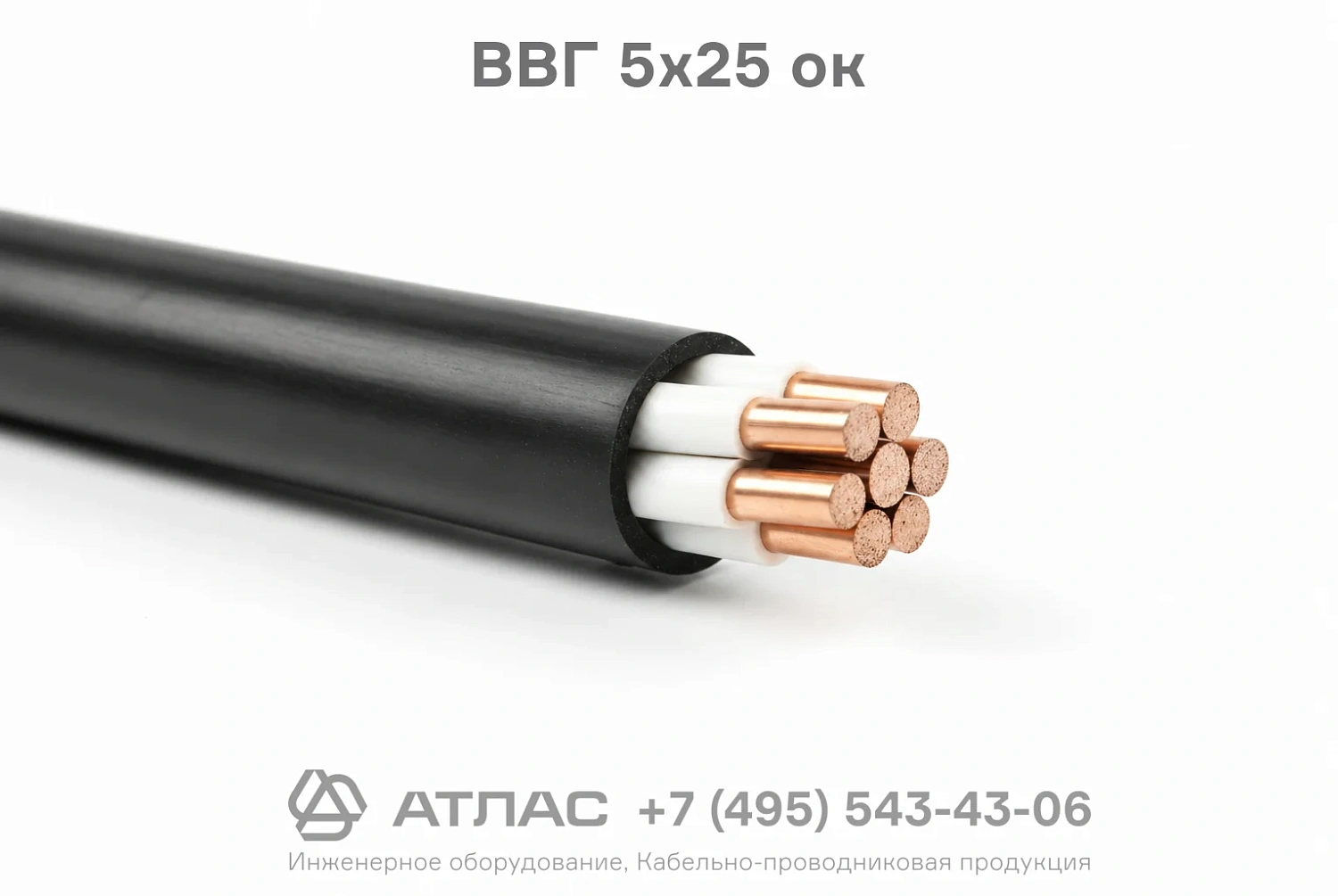

ВВГ 5х25 ок медный силовой кабель 0,66 кВ с пятью однопроволочными круглыми жилами в ПВХ оболочке

Кабель ВВГ 5х25 ок силовой — это кабельное изделие с пятью медными однопроволочными круглыми токопроводящими жилами в индивидуальной изоляции и общей наружной оболочке из поливинилхлоридного пластиката. Кабель предназначен для стационарной передачи и распределения электроэнергии на номинальное переменное напряжение 0,66 кВ при частоте 50 Гц. Изделие характеризуется высокой механической надежностью, устойчивостью к воздействию климатических факторов в температурном диапазоне от -50 °C до +50 °C и стабильными электрическими параметрами на протяжении всего периода эксплуатации.

Ниже приведена подробная расшифровка маркировки, конструктивное устройство, технические характеристики и область применения данного кабеля.

Подробная расшифровка маркировки

Обозначение маркировки ВВГ 5х25 ок содержит полную информацию о конструктивном исполнении кабеля:

• В — первая буква указывает на материал изоляции токопроводящих жил: поливинилхлоридный (ПВХ) пластикат;
• В — вторая буква указывает на материал наружной защитной оболочки: поливинилхлоридный (ПВХ) пластикат;
• Г — «голый», свидетельствует об отсутствии защитных бронированных покровов поверх оболочки;
• 5 — количество токопроводящих жил в кабеле;
• 25 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²);
• о — однопроволочная монолитная конструкция токопроводящей жилы (1 класс гибкости по ГОСТ 22483-2012);
• к — круглая геометрическая форма сечения токопроводящей жилы.

Конструкция кабеля

1. Токопроводящие жилы — медные цельные (однопроволочные), круглой формы, номинальным сечением 25 мм², соответствующие 1 классу по ГОСТ 22483-2012.
2. Изоляция жил — выполнена из поливинилхлоридного пластиката повышенной электрической прочности с индивидуальной сплошной цветовой маркировкой жил для удобства монтажа.
3. Скрутка и заполнение — изолированные жилы скручены в сердечник; межжильное пространство заполнено невулканизированной резиновой смесью или ПВХ компаундом для придания кабелю круглой формы и обеспечения герметичности.
4. Наружная оболочка — из поливинилхлоридного пластиката, обеспечивающая защиту внутренних элементов от влаги, пыли и механических повреждений при стационарной прокладке.

Основные технические характеристики

Область применения

• Стационарная прокладка в электрических сетях промышленных предприятий, производственных комплексов и распределительных подстанций;
• Монтаж линий электроснабжения внутри жилых, общественных и административных зданий в специальных кабельных сооружениях;
• Прокладка в сухих и влажных помещениях, кабельных каналах, эстакадах, лотках, коробах и блоках при отсутствии угрозы прямого механического повреждения;
• Монтаж на открытом воздухе на специализированных кабельных эстакадах и галереях при защите от прямого солнечного излучения и внешних нагрузок.
