ВВГ 5х35 ок кабель силовой медный 0.66 кВ с однопроволочными круглыми жилами в ПВХ изоляции

Кабель ВВГ 5х35 ок силовой предназначен для передачи и распределения электрической энергии в стационарных электротехнических установках. Изделие оснащено пятью медными однопроволочными круглыми токопроводящими жилами сечением 35 мм² с индивидуальной изоляцией и внешней оболочкой из поливинилхлоридного пластиката. Кабель характеризуется высокой надежностью, устойчивостью к воздействию влаги и рассчитан на эксплуатацию в сетях переменного тока с номинальным напряжением 0,66 кВ частотой 50 Гц в широком диапазоне температур от -50 °C до +50 °C.

Ниже приведена подробная расшифровка маркировки, конструктивное устройство, технические характеристики и рекомендованная область применения кабеля.

Подробная расшифровка маркировки

Обозначение кабеля ВВГ 5х35 ок содержит информацию о материалах изоляции, оболочки и параметрах жил:

• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
• Г — отсутствие защитного бронированного покрова («голый»);
• 5 — количество токопроводящих жил;
• 35 — номинальное сечение каждой токопроводящей жилы, мм²;
• ок — однопроволочная круглая форма конструкции токопроводящей жилы.

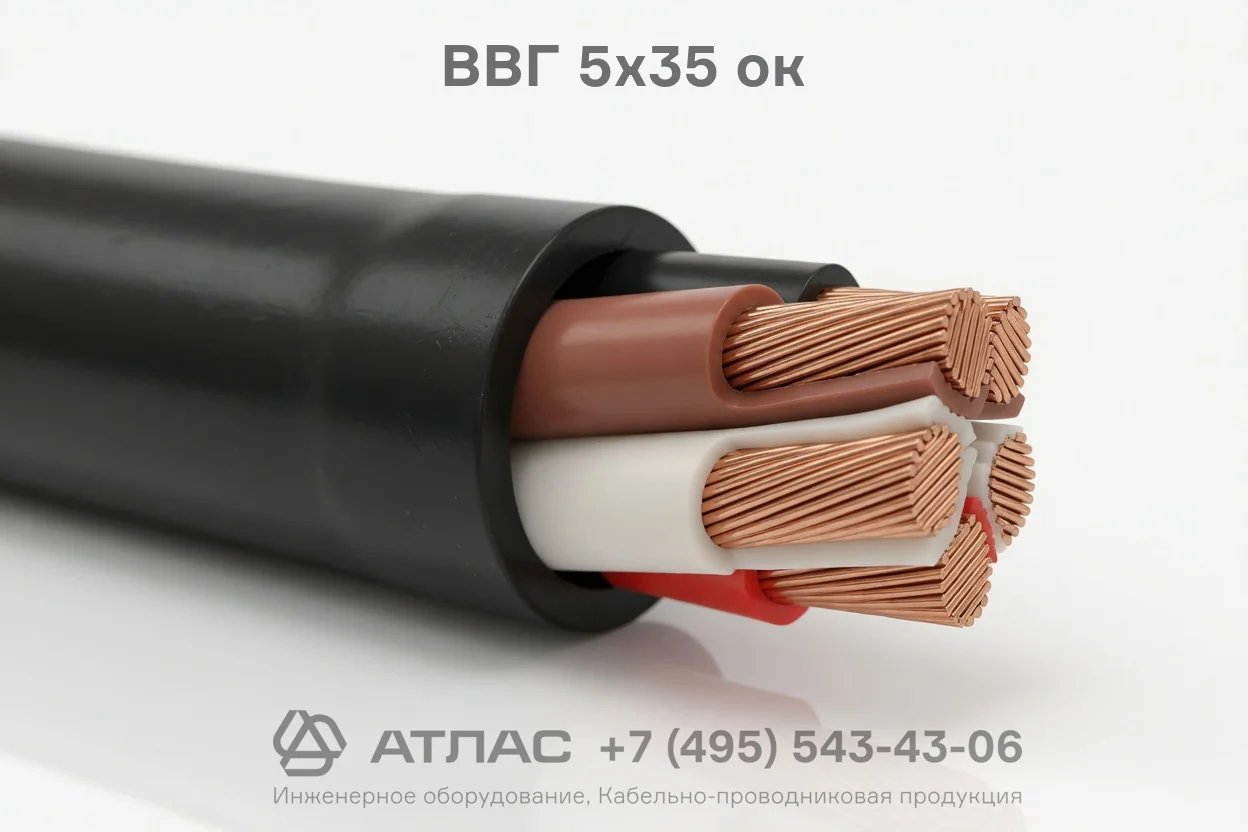

Конструкция кабеля

1. Токопроводящие жилы — медные, однопроволочные, круглой формы (ок), сечением 35 мм², соответствующие 1 классу гибкости по ГОСТ 22483.
2. Изоляция — поливинилхлоридный пластикат с индивидуальной цветовой маркировкой жил для облегчения процесса монтажа.
3. Скрутка — пять изолированных жил скручены в сердечник правильной концентрической скруткой.
4. Внутренний промежуточный слой — заполнение межжильного пространства для придания кабелю округлой формы.
5. Наружная оболочка — сплошной защитный слой из ПВХ пластиката, предохраняющий внутренние элементы от механических повреждений и внешних воздействий.

Основные технические характеристики

Область применения

• Передача и распределение электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц.
• Одиночная прокладка в кабельных сооружениях, производственных помещениях, распределительных щитах и щитах учета.
• Прокладка в сухих и влажных производственных помещениях, туннелях, каналах, кабельных эстакадах и галереях при отсутствии опасности механических воздействий и растягивающих нагрузок.
• Монтаж на открытом воздухе при обеспечении защиты от прямого воздействия ультрафиолетового излучения и механических повреждений.
