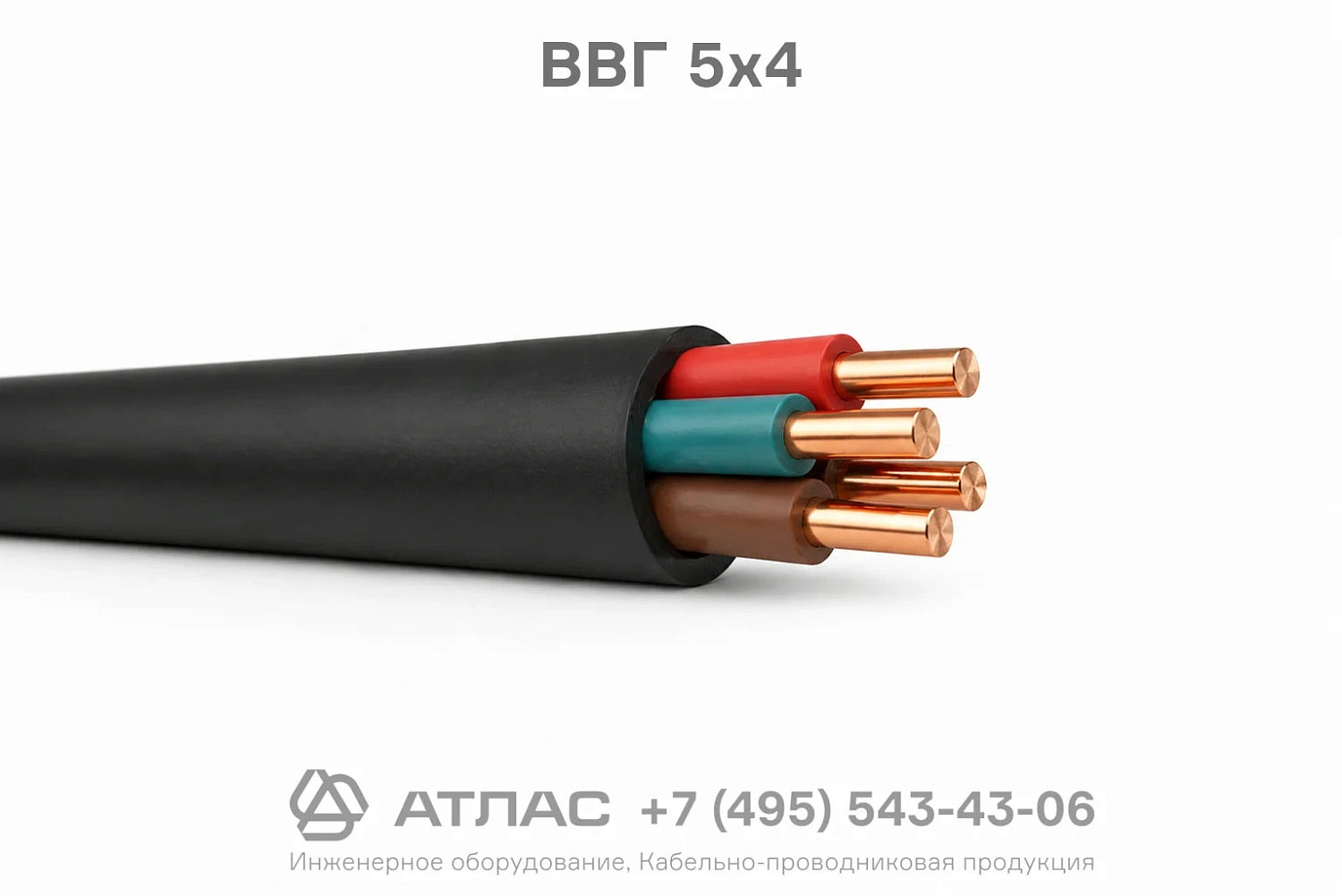

ВВГ 5х4 кабель силовой медный пятижильный 0,66 кВ с изоляцией и оболочкой из ПВХ пластиката
3 002.16 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
289
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель ВВГ 5х4 силовой с пятью медными токопроводящими жилами сечением 4 мм2 в ПВХ изоляции и оболочке. Предназначен для надежной передачи и распределения электроэнергии в стационарных электросетях на номинальное напряжение 0,66 кВ.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
289
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Наружный диаметр, мм
18.5
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Кабель ВВГ 5х4 силовой предназначен для передачи и распределения электрической энергии в фиксированных установках. Изделие оснащено пятью медными токопроводящими жилами сечением 4 мм² с индивидуальной изоляцией и наружной оболочкой из поливинилхлоридного пластиката. Кабель отличается надежной работой при переменном напряжении до 0,66 кВ, широким диапазоном температур эксплуатации от -50 °C до +50 °C и стойкостью к воздействию относительной влажности воздуха до 98 %.
Ниже приведена подробная расшифровка маркировки, конструктивное исполнение и эксплуатационные характеристики изделия.
Подробная расшифровка маркировки
Структура условного обозначения марки включает следующие параметры:
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката
- В — наружная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката
- Г — «голый», отсутствие брони и защитных покровов поверх оболочки
- 5 — количество токопроводящих жил
- х — разделительный знак размерности
- 4 — номинальное сечение токопроводящей жилы, мм²
Конструкция кабеля
- Токопроводящие жилы — круглые медные однопроволочные сечением 4 мм², соответствующие 1 классу по ГОСТ 22483-2012.
- Изоляция — из поливинилхлоридного пластиката с цветовой маркировкой, обеспечивающей идентификацию нулевой жилы, заземления и фаз.
- Скрутка — пять изолированных жил скручены в сердечник правильной геометрической формы.
- Внутреннее заполнение — из невулканизированной резиновой смеси или ПВХ пластиката, придающее кабелю круглую форму и устраняющее пустоты.
- Наружная защитная оболочка — из поливинилхлоридного пластиката пониженной горючести при одиночной прокладке.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, частота 50 Гц | 0,66 кВ |
| Испытательное переменное напряжение | 3 кВ |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимально допустимая рабочая температура жил | +70 °C |
| Предельная температура жил при токах короткого замыкания | +160 °C |
| Наружный диаметр (справочный) | 18,5 мм |
| Расчетный вес (масса) | 289 кг/км |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Срок службы | не менее 30 лет |
Область применения
- Стационарная прокладка в электросетях производственных, административных и жилых зданий.
- Монтаж в кабельных лотках, эстакадах, коробах, блоках и каналах при отсутствии риска механических воздействий и растягивающих усилий.
- Подключение трехфазного технологического оборудования, распределительных щитов и мощных потребителей электроэнергии.
- Одиночная прокладка на открытом воздухе при условии защиты от прямого воздействия солнечных лучей.
