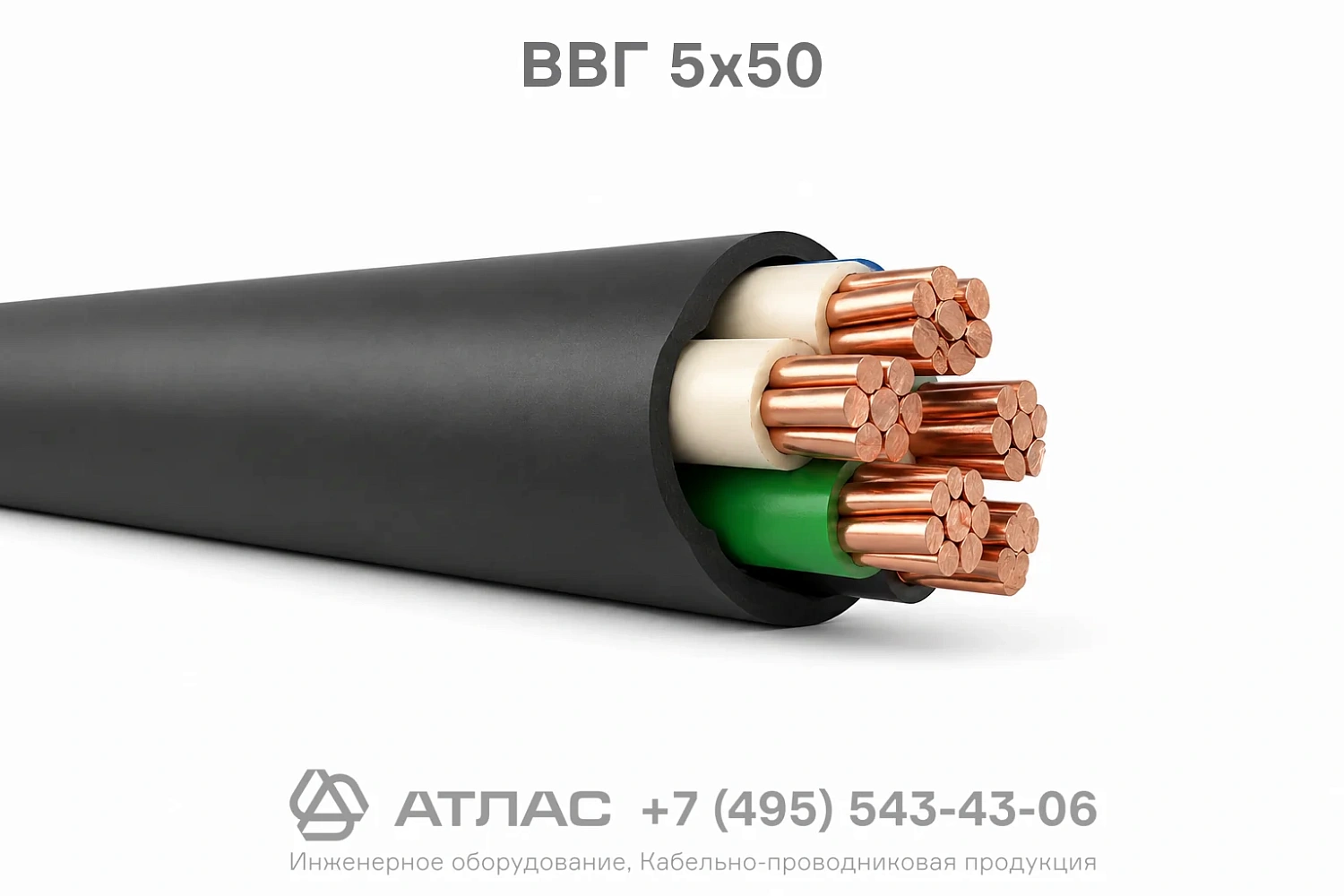

ВВГ 5х50 кабель силовой пятижильный медный с изоляцией и оболочкой из поливинилхлоридного пластиката
19 472.10 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
2774
Температура монтажа °C
:
-15
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель ВВГ 5х50 силовой медный предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие содержит 5 медных жил сечением 50 мм² в изоляции и оболочке из ПВХ пластиката без защитной брони.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
2774
Температура монтажа °C
-15
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат
Наружный диаметр, мм
35.4
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Кабель ВВГ 5х50 силовой — кабельное изделие с пятью медными токопроводящими жилами сечением 50 мм², предназначенное для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Продукция отличается высокой надежностью, устойчивостью к воздействию климатических факторов в диапазоне температур от -50 °C до +50 °C и долговечностью при соблюдении правил монтажа и эксплуатации.
Ниже представлена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и типовая область применения кабеля.
Подробная расшифровка маркировки
Структура условного обозначения кабеля ВВГ 5х50 содержит исчерпывающую информацию о его конструктивных особенностях:
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката (ПВХ).
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката (ПВХ).
- Г — «голый», отсутствие защитных бронированных покровов поверх оболочки.
- 5 — количество токопроводящих жил в кабеле.
- 50 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — пять медных жил сечением 50 мм², однопроволочной или многопроволочной конструкции круглой или секторной формы, соответствующих требованиям стандартов.
- Изоляция — индивидуальная изоляция каждой жилы из поливинилхлоридного пластиката с отличительной цветовой маркировкой.
- Скрутка — изолированные жилы скручены в сердечник с заполнением промежутков.
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката, предохраняющий внутренние элементы от механических повреждений и внешних воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Количество и номинальное сечение жил | 5х50 мм² |
| Материал токопроводящих жил | Медь |
| Материал изоляции | Поливинилхлоридный (ПВХ) пластикат |
| Материал наружной оболочки | Поливинилхлоридный (ПВХ) пластикат |
| Наружный расчетный диаметр | 35,4 мм |
| Расчетная масса (вес) | 2774 кг/км |
| Температура окружающей среды при эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без предварительного подогрева | не ниже -15 °C |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Допустимая относительная влажность воздуха | до 98% при температуре до +35 °C |
| Срок службы | не менее 30 лет |
Область применения
- Стационарная прокладка в электрических сетях переменного напряжения 0,66 кВ промышленного и гражданского назначения.
- Монтаж кабельных линий в сухих и влажных производственных помещениях, кабельных эстакадах, туннелях, каналах и коллекторах.
- Прокладка на открытом воздухе при условии защиты от прямого солнечного излучения и механических повреждений.
- Питание распределительных щитов, вводно-распределительных устройств и промышленного электрооборудования.
